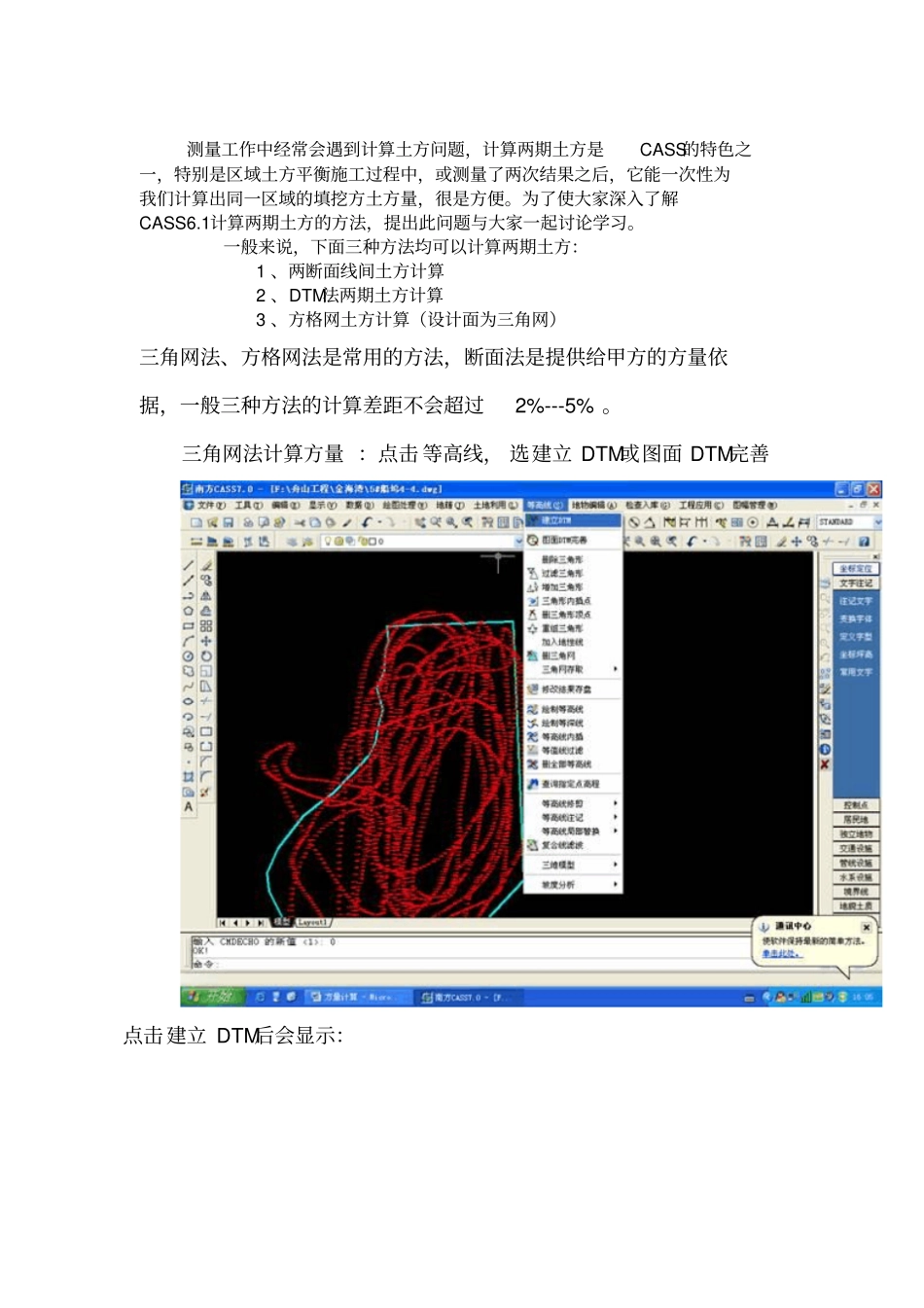

南方cass三角网法与方格网法计算土方量_第1页
1/11
南方cass三角网法与方格网法计算土方量_第2页
2/11

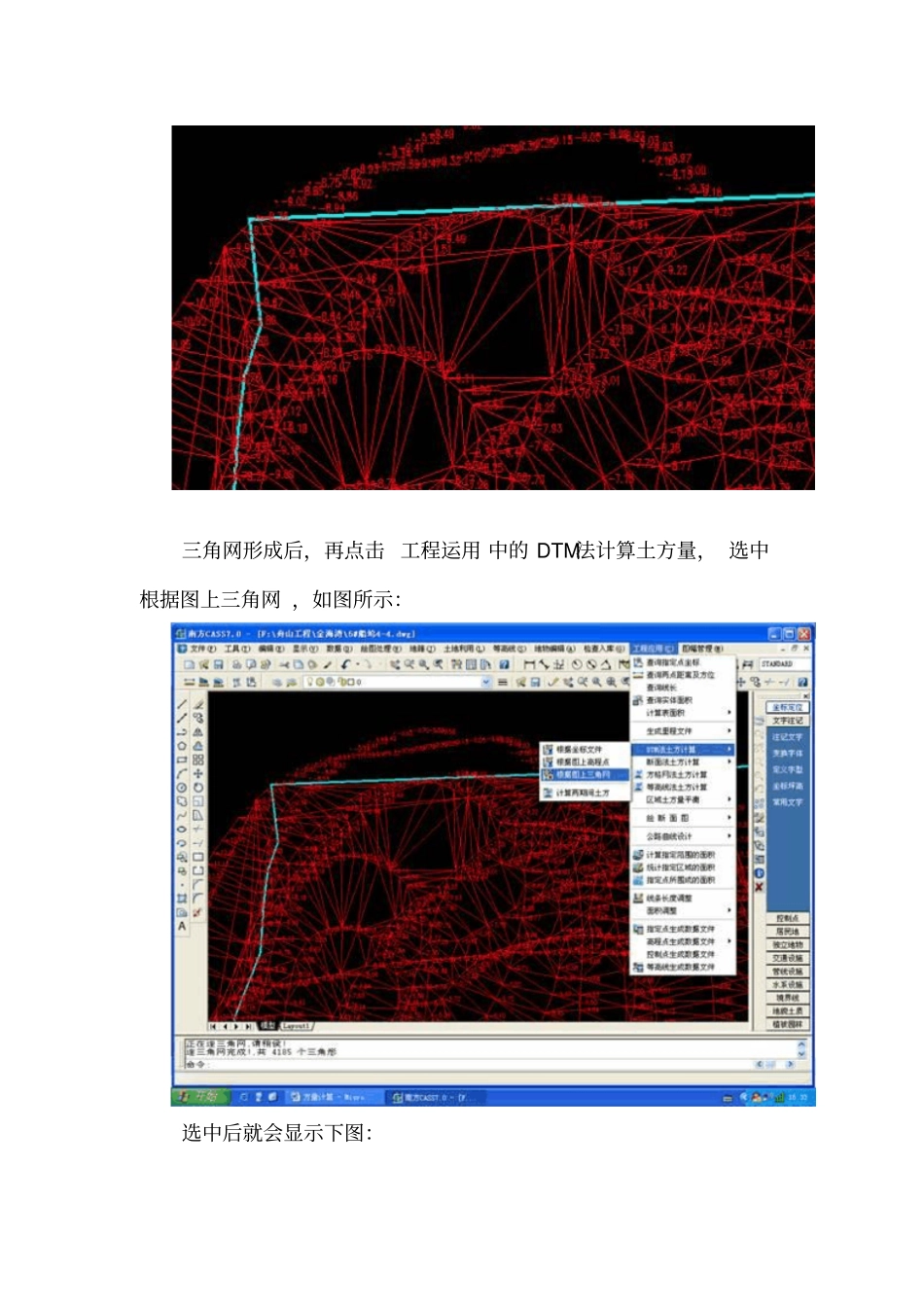

南方cass三角网法与方格网法计算土方量_第3页
3/11
测量工作中经常会遇到计算土方问题,计算两期土方是CASS的特色之一,特别是区域土方平衡施工过程中,或测量了两次结果之后,它能一次性为我们计算出同一区域的填挖方土方量,很是方便。为了使大家深入了解CASS6.1计算两期土方的方法,提出此问题与大家一起讨论学习。一般来说,下面三种方法均可以计算两期土方: 1 、两断面线间土方计算 2 、DTM法两期土方计算 3 、方格网土方计算(设计面为三角网)三角网法、方格网法是常用的方法,断面法是提供给甲方的方量依据,一般三种方法的计算差距不会超过2%---5% 。三角网法计算方量 :点击 等高线, 选建立 DTM或图面 DTM完善点击建立 DTM后会显示:选由图面高程点生成, 确定。此时要注意左下角显示的文字,点击回车键即可。把区域的边界线选中后,就会自动形成三角网,如图所示:三角网形成后,再点击 工程运用 中的 DTM法计算土方量, 选中根据图上三角网 ,如图所示:选中后就会显示下图:注意左下角的提示:输入平场高度(就是设计深度,一般情况要加上超深 0.5m)后回车,方量就会在左下角有显示。方量计算完成。方格网法计算方量: 方格网法计算方量首先要采点,点击工程运用鼠标向下,选 指定点生成数据文件, 如图所示:然后就会自动跳出一个窗口,如图所示:先把文件放在自己能够找的道的文件里,如桌面,起好名字,保存即可。窗口自动关闭后,左下角就会显示指定点: ,此时,只要把鼠标放在高程点上左击后,会显示地物代码 ,代码就是点的行政代码,如边界线就写B,房子就写 F,现在采点直接回车即可。回车后,又会显示 高程( 0.00 ),这是后,就需要输入你所用鼠标点击的高程点。水深要有负号,当然,正的水深就不需要加号了,直接输入就好。最后会显示的是 输入点号( 1),这一步,只要直接回车就可以了。就这样把工作区域的点全部踩完。重新打开 CASS成图软件,点击 绘图处理 的站高程点 如下图:就会弹出一个窗口,如下图:找到刚才保存好的采点文件,并打开它,此时,左下角会显示标记高程点的距离( M):输入 2,2M的意思就是点与点之间的距离( 直接回车也可 ) 。回车后就会显示出水深点,然后到原图把图纸范围用带基点复制过来,用多段线闭合,点击工程运用 中的方格网法计算,如下图:左下角会显示 选择计算区域边界线 。按照下图把这个窗口填好。目标高程就是设计深度,方格宽度5M。确定后,电脑会自动计算,在左下角会有显示方量...
