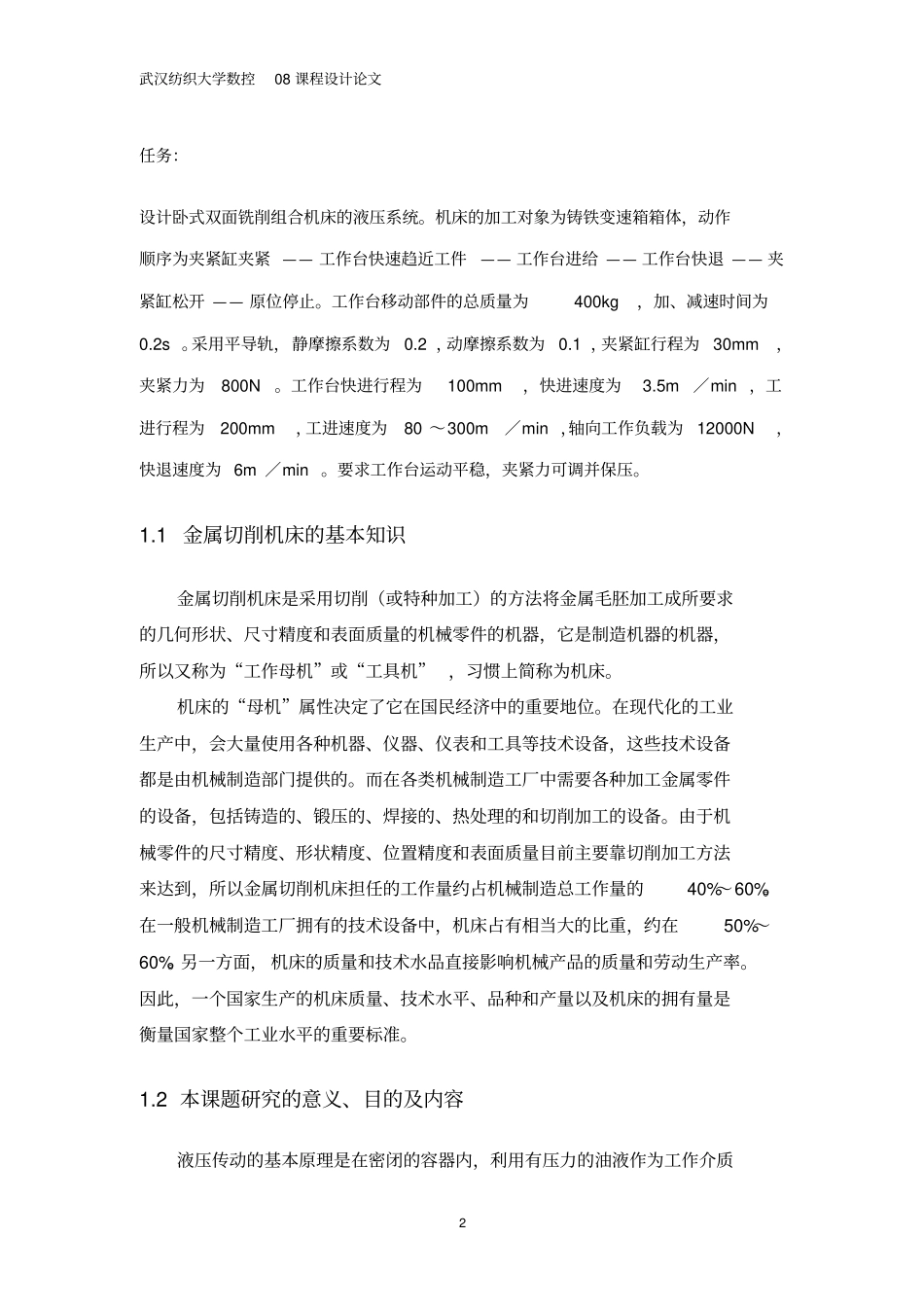

卧式双面铣削组合机床液压传动武汉纺织大学数控08 课程设计论文2 任务：设计卧式双面铣削组合机床的液压系统。机床的加工对象为铸铁变速箱箱体，动作顺序为夹紧缸夹紧 —— 工作台快速趋近工件—— 工作台进给 —— 工作台快退 —— 夹紧缸松开 —— 原位停止。工作台移动部件的总质量为400kg，加、减速时间为0.2s 。采用平导轨，静摩擦系数为0.2 ，动摩擦系数为0.1 ，夹紧缸行程为30mm，夹紧力为800N。工作台快进行程为100mm，快进速度为3.5m／min ，工进行程为200mm，工进速度为80 ～300m／min ，轴向工作负载为12000N，快退速度为 6m ／min 。要求工作台运动平稳，夹紧力可调并保压。1.1 金属切削机床的基本知识金属切削机床是采用切削（或特种加工）的方法将金属毛胚加工成所要求的几何形状、尺寸精度和表面质量的机械零件的机器，它是制造机器的机器，所以又称为“工作母机”或“工具机” ，习惯上简称为机床。机床的“母机”属性决定了它在国民经济中的重要地位。在现代化的工业生产中，会大量使用各种机器、仪器、仪表和工具等技术设备，这些技术设备都是由机械制造部门提供的。而在各类机械制造工厂中需要各种加工金属零件的设备，包括铸造的、锻压的、焊接的、热处理的和切削加工的设备。由于机械零件的尺寸精度、形状精度、位置精度和表面质量目前主要靠切削加工方法来达到，所以金属切削机床担任的工作量约占机械制造总工作量的40%～60%。在一般机械制造工厂拥有的技术设备中，机床占有相当大的比重，约在50%～60%。另一方面， 机床的质量和技术水品直接影响机械产品的质量和劳动生产率。因此，一个国家生产的机床质量、技术水平、品种和产量以及机床的拥有量是衡量国家整个工业水平的重要标准。1.2 本课题研究的意义、目的及内容液压传动的基本原理是在密闭的容器内，利用有压力的油液作为工作介质武汉纺织大学数控08 课程设计论文3 来实现能量转换和传递动力的。其中的液体称为工作介质，一般为矿物油，它的作用和机械传动中的皮带、链条和齿轮等传动元件相类似。在液压传动中，液压油缸就是一个最简单而又比较完整的液压传动系统，分析它的工作过程，可以清楚的了解液压传动的基本原理. 液压传动系统的组成：液压系统主要由：动力元件（油泵） 、执行元件（油缸或液压马达）、控制元件（各种阀） 、辅助元件和工作介质等五部分组成。 1 ）动力元件（油泵）它的作用是把液体利用原动机的机械能转换成...
