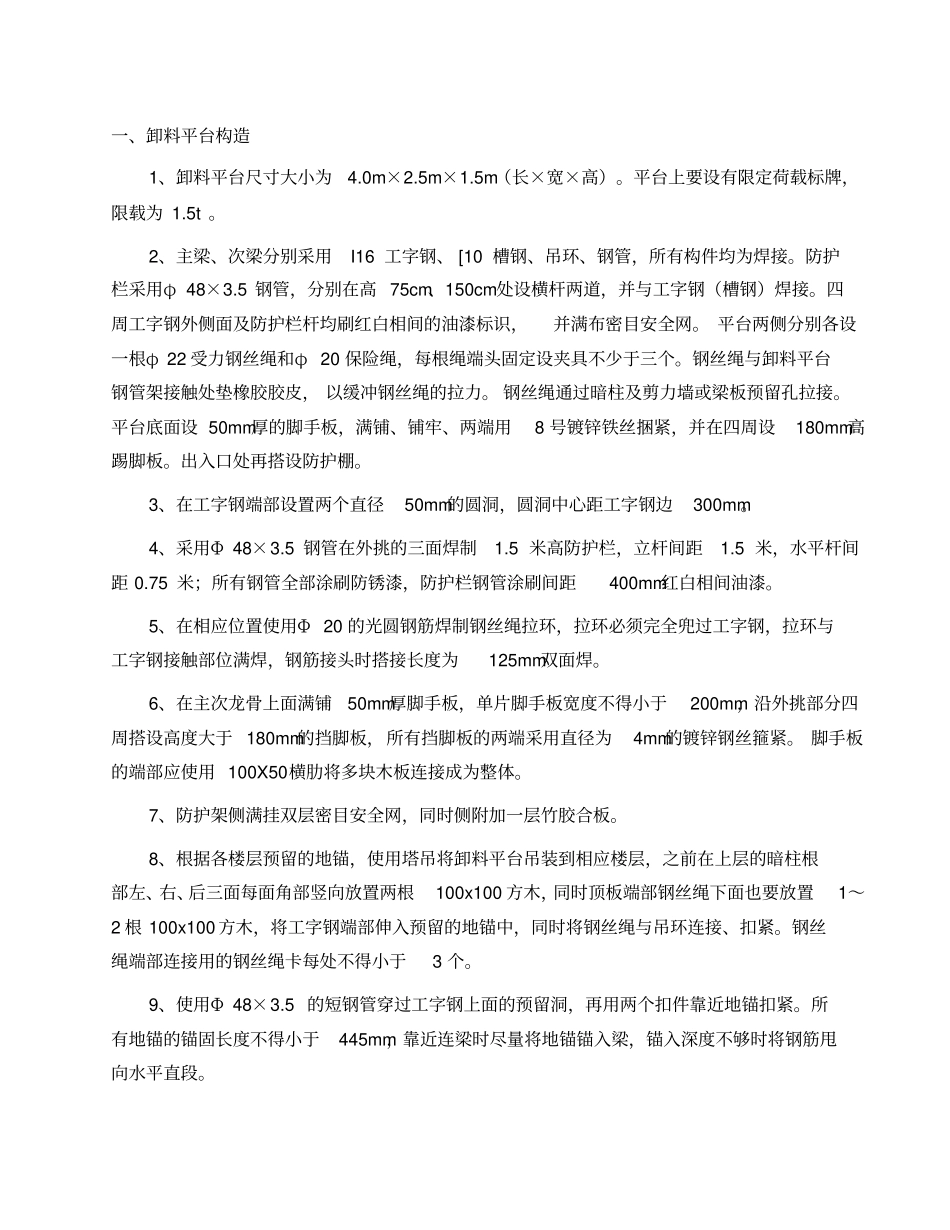

一、卸料平台构造1、卸料平台尺寸大小为4.0m×2.5m×1.5m（长×宽×高）。平台上要设有限定荷载标牌，限载为 1.5t 。2、主梁、次梁分别采用I16 工字钢、 [10 槽钢、吊环、钢管，所有构件均为焊接。防护栏采用φ 48×3.5 钢管，分别在高 75cm、150cm处设横杆两道，并与工字钢（槽钢）焊接。四周工字钢外侧面及防护栏杆均刷红白相间的油漆标识，并满布密目安全网。 平台两侧分别各设一根φ 22 受力钢丝绳和φ 20 保险绳，每根绳端头固定设夹具不少于三个。钢丝绳与卸料平台钢管架接触处垫橡胶胶皮， 以缓冲钢丝绳的拉力。 钢丝绳通过暗柱及剪力墙或梁板预留孔拉接。平台底面设 50mm厚的脚手板，满铺、铺牢、两端用8 号镀锌铁丝捆紧，并在四周设180mm高踢脚板。出入口处再搭设防护棚。3、在工字钢端部设置两个直径50mm的圆洞，圆洞中心距工字钢边300mm。4、采用Φ 48×3.5 钢管在外挑的三面焊制1.5 米高防护栏，立杆间距1.5 米，水平杆间距 0.75 米；所有钢管全部涂刷防锈漆，防护栏钢管涂刷间距400mm红白相间油漆。5、在相应位置使用Φ 20 的光圆钢筋焊制钢丝绳拉环，拉环必须完全兜过工字钢，拉环与工字钢接触部位满焊，钢筋接头时搭接长度为125mm双面焊。6、在主次龙骨上面满铺50mm厚脚手板，单片脚手板宽度不得小于200mm，沿外挑部分四周搭设高度大于 180mm的挡脚板，所有挡脚板的两端采用直径为4mm的镀锌钢丝箍紧。 脚手板的端部应使用 100X50横肋将多块木板连接成为整体。7、防护架侧满挂双层密目安全网，同时侧附加一层竹胶合板。8、根据各楼层预留的地锚，使用塔吊将卸料平台吊装到相应楼层，之前在上层的暗柱根部左、右、后三面每面角部竖向放置两根100x100 方木，同时顶板端部钢丝绳下面也要放置1～2 根 100x100 方木，将工字钢端部伸入预留的地锚中，同时将钢丝绳与吊环连接、扣紧。钢丝绳端部连接用的钢丝绳卡每处不得小于3 个。9、使用Φ 48×3.5 的短钢管穿过工字钢上面的预留洞，再用两个扣件靠近地锚扣紧。所有地锚的锚固长度不得小于445mm，靠近连梁时尽量将地锚锚入梁，锚入深度不够时将钢筋甩向水平直段。[10@600吊装环安装拉环吊装环65003007002002500[10 卡挡250010#卸料平台加工图Φ 48钢管栏杆高 1.5m1500160密目安全网300[10 卡挡Φ 20钢筋吊装环D=20mm钢丝绳开孔Φ 50，孔内穿钢管与楼板地锚用扣件固定180mm挡脚板16工字钢50厚木跳板安装拉环500I16[10@600D=20mm钢筋锚环[10[10@60...
