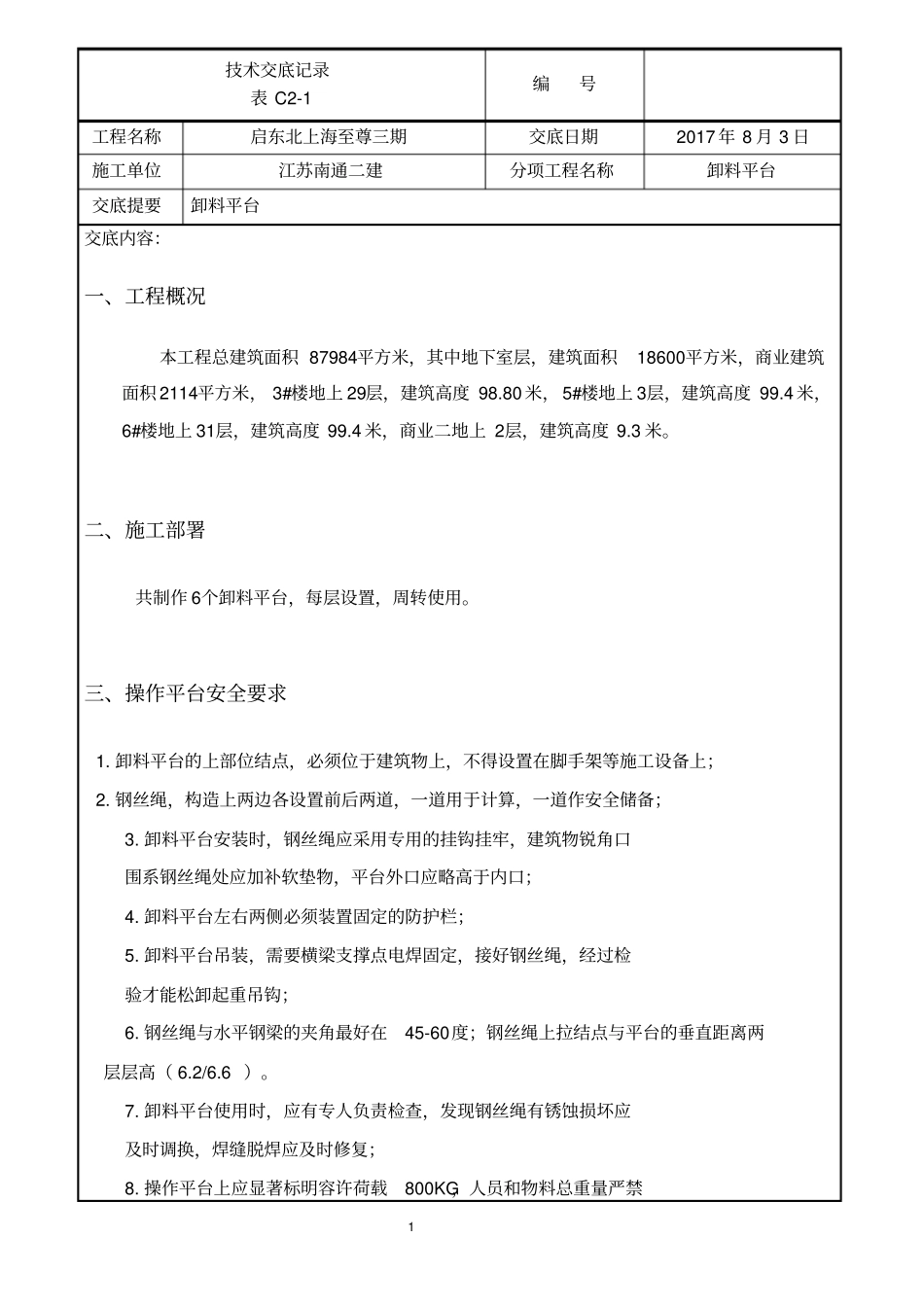

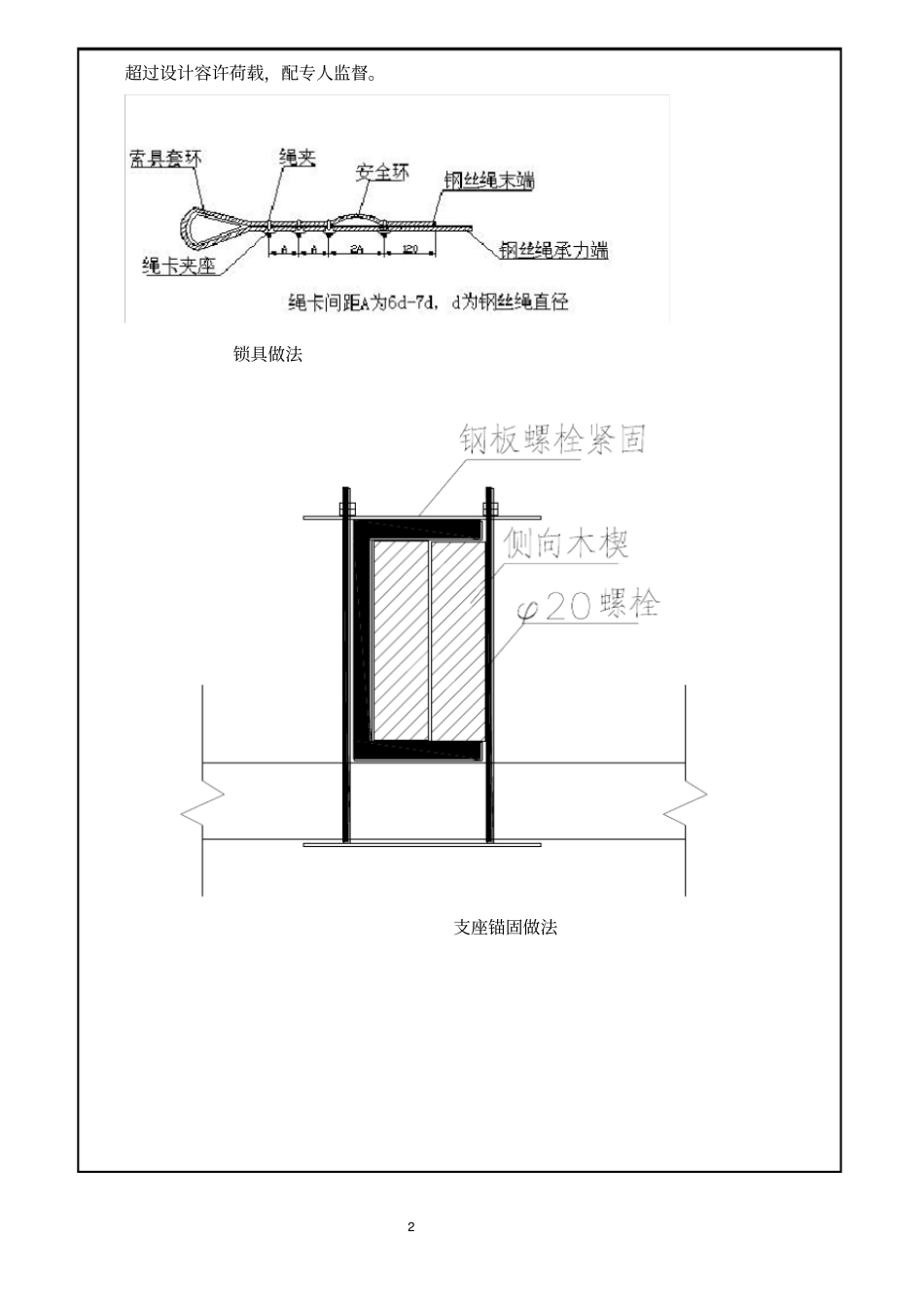

1 技术交底记录表 C2-1编号工程名称启东北上海至尊三期交底日期2017 年 8 月 3 日施工单位江苏南通二建分项工程名称卸料平台交底提要卸料平台交底内容:一、工程概况本工程总建筑面积 87984平方米,其中地下室层,建筑面积18600平方米,商业建筑面积 2114平方米, 3#楼地上 29层,建筑高度 98.80 米, 5#楼地上 3层,建筑高度 99.4 米,6#楼地上 31层,建筑高度 99.4 米,商业二地上 2层,建筑高度 9.3 米。二、施工部署共制作 6个卸料平台,每层设置,周转使用。三、操作平台安全要求1. 卸料平台的上部位结点,必须位于建筑物上,不得设置在脚手架等施工设备上;2. 钢丝绳,构造上两边各设置前后两道,一道用于计算,一道作安全储备;3. 卸料平台安装时,钢丝绳应采用专用的挂钩挂牢,建筑物锐角口围系钢丝绳处应加补软垫物,平台外口应略高于内口;4. 卸料平台左右两侧必须装置固定的防护栏;5. 卸料平台吊装,需要横梁支撑点电焊固定,接好钢丝绳,经过检验才能松卸起重吊钩;6. 钢丝绳与水平钢梁的夹角最好在45-60度;钢丝绳上拉结点与平台的垂直距离两层层高( 6.2/6.6 )。7. 卸料平台使用时,应有专人负责检查,发现钢丝绳有锈蚀损坏应及时调换,焊缝脱焊应及时修复;8. 操作平台上应显著标明容许荷载800KG,人员和物料总重量严禁2 超过设计容许荷载,配专人监督。锁具做法支座锚固做法3 1、参数基本参数卸料平台名称型钢悬挑卸料平台 -1 平台长度 L(m) 4.05 平台宽度 B(m) 2 次楞间距 a(m) 0.7 次楞悬挑长度a1(m) 0.1 主楞间距 b(m) 1.8 外侧钢丝绳上拉结点与平台的垂直距离 V 1(m) 6.2 外侧钢丝绳与平台拉结点距墙水平距离 S1(m) 5 内侧钢丝绳上拉结点与平台的垂直距离 V 2(m) 6.2 内侧钢丝绳与平台拉结点距墙水平距离 S2(m) 4.7 钢丝绳夹个数n 3 卸料平台类型主楞垂直建筑物外墙主次楞是否焊接成整体是材料参数主楞钢材牌号Q235 主楞类型槽钢主楞规格16a 号槽钢次楞钢材牌号Q235 次楞类型槽钢次楞规格10 号槽钢面板类型钢板面板厚度3 钢丝绳型号6×37 钢丝绳直径28 钢丝绳抗拉强度等级(N/mm^2) 1700 拉环直径 d(mm) 25 拉环的焊缝长度lw(mm) 150 拉环的焊缝厚度he(mm) 8 荷载参数施工活荷载标准值Qk(kN/m^2) 5 面板自重荷载标准值g1k(kN/m^2) 0.35 硬质防护自重荷载标准值g2k(kN/m) 0.3 4 2、施工简图5 (图 1) 剖面图说明:未预留埋件楼层采用钢管及钢丝绳固定,详见上图。6 (图 2) 平面图审核人交底人接受交底人 1 、本表由施工单位填写,交底单位与接受交底单位各存一份。 2 、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
