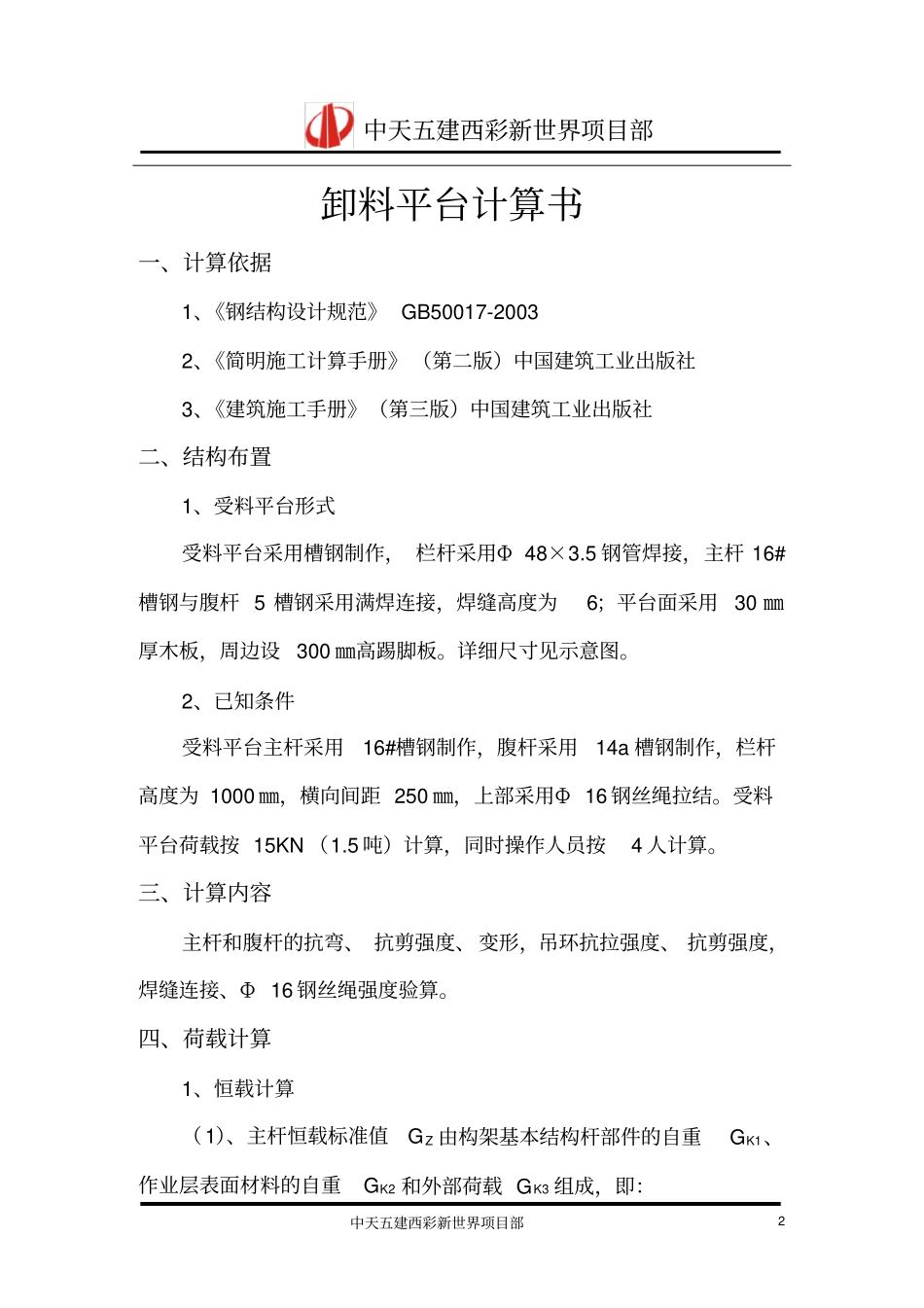

卸料平台施工方案16#槽钢中天五建西彩新世界项目部中天五建西彩新世界项目部2 卸料平台计算书一、计算依据1、《钢结构设计规范》 GB50017-2003 2、《简明施工计算手册》 （第二版）中国建筑工业出版社3、《建筑施工手册》（第三版）中国建筑工业出版社二、结构布置1、受料平台形式受料平台采用槽钢制作， 栏杆采用Φ 48×3.5 钢管焊接，主杆 16#槽钢与腹杆 5 槽钢采用满焊连接，焊缝高度为6；平台面采用30 ㎜厚木板，周边设300 ㎜高踢脚板。详细尺寸见示意图。2、已知条件受料平台主杆采用16#槽钢制作，腹杆采用14a 槽钢制作，栏杆高度为 1000 ㎜，横向间距 250 ㎜，上部采用Φ 16 钢丝绳拉结。受料平台荷载按 15KN （1.5 吨）计算，同时操作人员按4 人计算。三、计算内容主杆和腹杆的抗弯、 抗剪强度、变形，吊环抗拉强度、 抗剪强度，焊缝连接、Φ 16 钢丝绳强度验算。四、荷载计算1、恒载计算（1）、主杆恒载标准值GZ 由构架基本结构杆部件的自重GK1、作业层表面材料的自重GK2 和外部荷载 GK3 组成，即：中天五建西彩新世界项目部中天五建西彩新世界项目部3 G Z=GK1+G K2+GK316#槽钢理论重量为19.752Kg/m，5 槽钢理论重量为5.438Kg/m ，木板的理论重量为600Kg/m3 ，外部荷载为 1.5 吨。G Z= 19.752×（ 6×2+2×3）+5.438×(20+22+14)+600×1×4×0.03+1500=2232.064Kg=22.32KN （2）、腹杆恒载标准值G ?，作业层表面材料的自重GK2 和外部荷载 GK3 组成，即：G ?=G K2+GK3=600×1×4×0.03+1500=1572Kg=15.7KN 2、施工荷载计算Q K=nq K=4×80=320Kg=3.2KN 3、荷载组合（1）、主杆PZ=1.2GZ/2+1.4QK/2=1.2×22.32÷2+1.4×3.2÷2=15.632KN qz=PZ/L=15.632÷2.8=5.58KN/m （2）、腹杆P?=1.2 G?+1.4QK= 1.2×15.7+1.4×3.2=23.32KN q?=P?/L=23.32/2=11.66KN/m 五、主杆强度计算16 号槽钢的截面特性： A=25.162㎝2，I X=935 ㎝4，WX=117 ㎝3，I X/S X=153 ㎜，t w=8.5 ㎜1、主杆受力形式为 q 中天五建西彩新世界项目部中天五建西彩新世界项目部4 200 2350 1450 主杆受力简图 3 （1）、验算 16 号槽钢的抗弯强度Mmax=qza2（2l-a ）2/8l2=5.58 ×2.352 ×（2×3.8-2.35 ）2/8 ×3.82=7.35KN.m σa=Mmax/Wx=7.35×106/117 ×103=62.82N/ ㎜2<[ σ ]=205N/ ㎜2槽钢的抗弯强度验算合格。（2）、验算 16 号槽钢的抗剪强度V=qZa（2l-a ）/2l=5.58 ×2.35 ...
