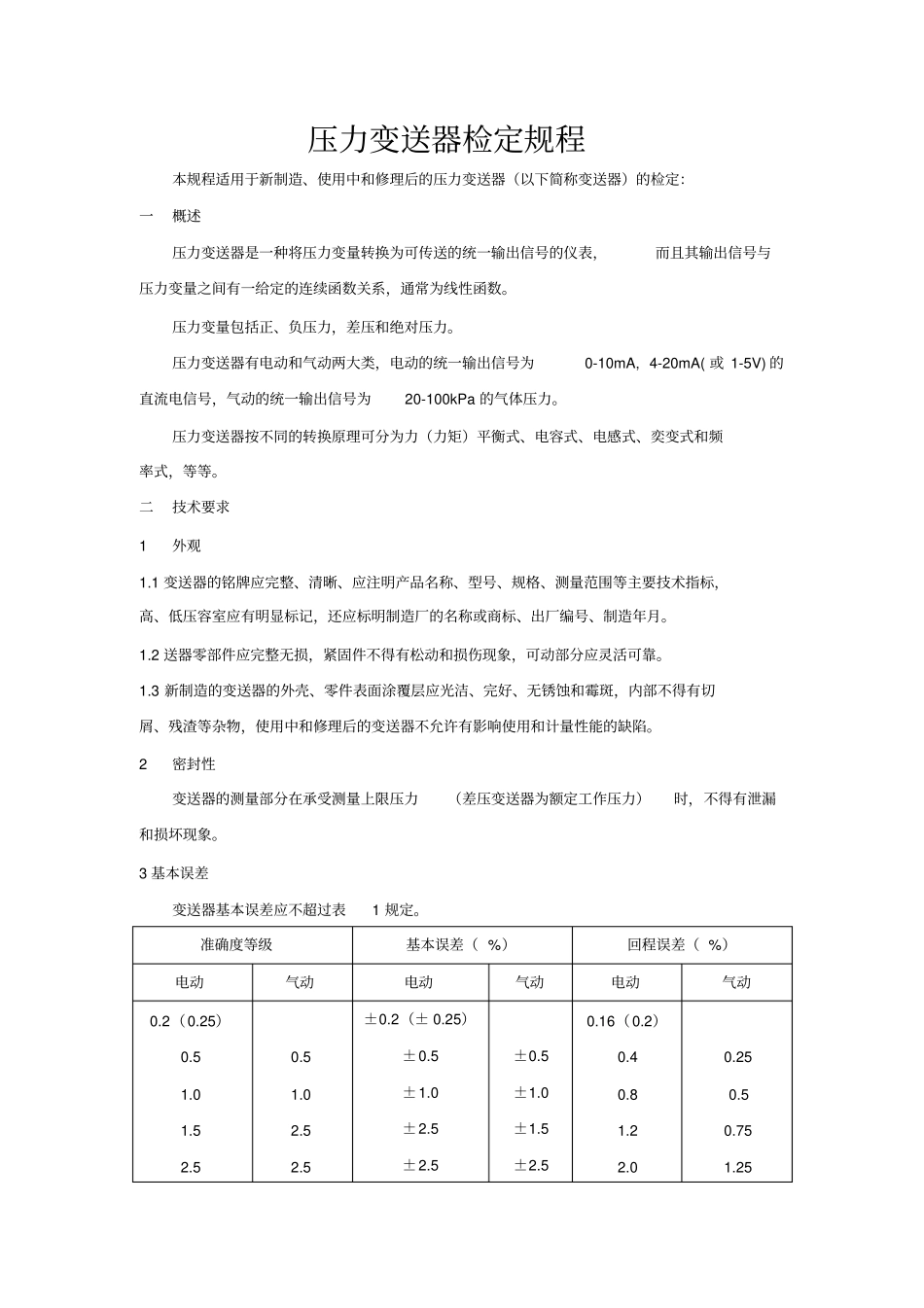

压力变送器检定规程讲解_第1页
1/11

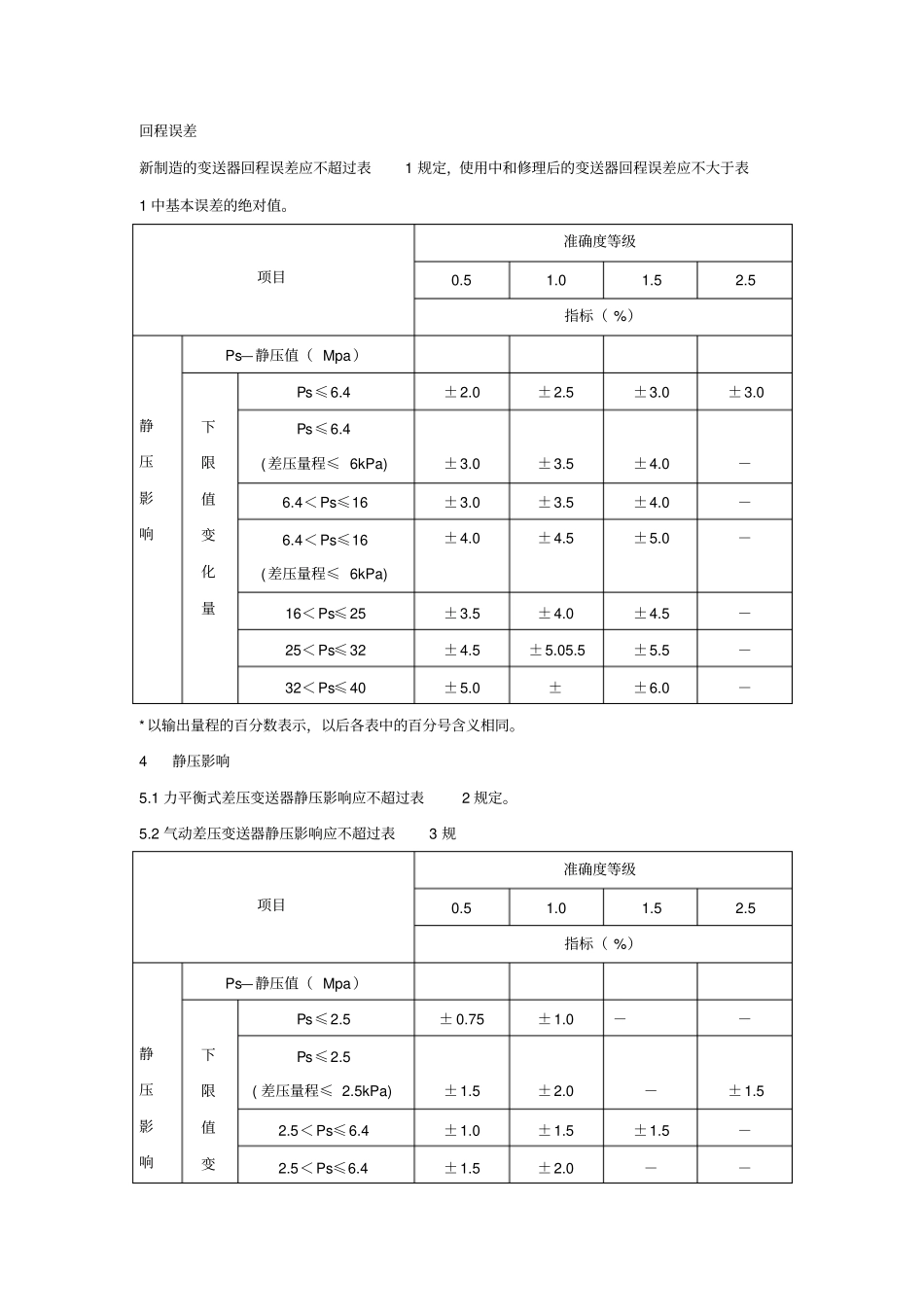

压力变送器检定规程讲解_第2页
2/11

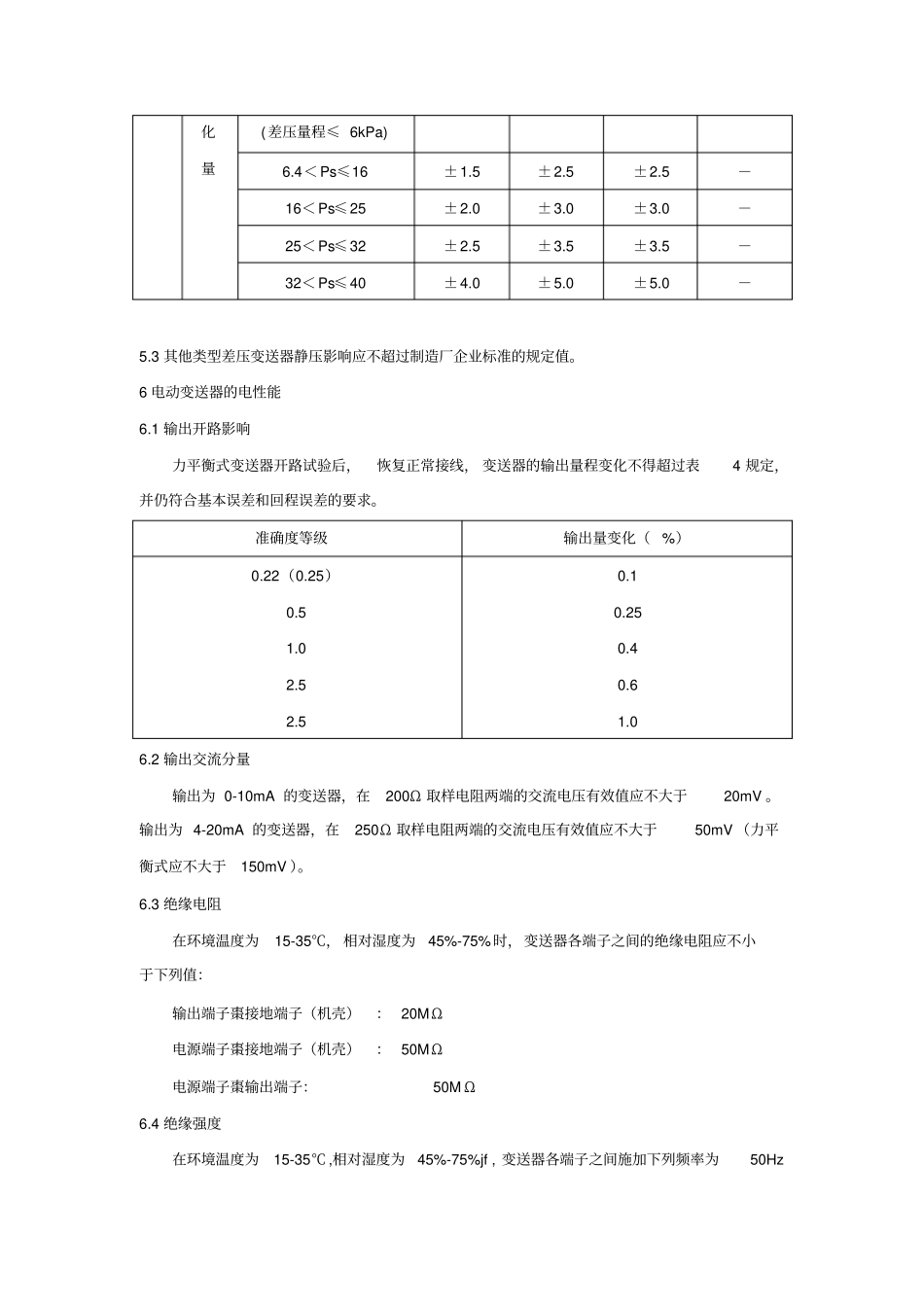

压力变送器检定规程讲解_第3页
3/11
压力变送器检定规程本规程适用于新制造、使用中和修理后的压力变送器(以下简称变送器)的检定:一概述压力变送器是一种将压力变量转换为可传送的统一输出信号的仪表,而且其输出信号与压力变量之间有一给定的连续函数关系,通常为线性函数。压力变量包括正、负压力,差压和绝对压力。压力变送器有电动和气动两大类,电动的统一输出信号为0-10mA, 4-20mA( 或 1-5V) 的直流电信号,气动的统一输出信号为20-100kPa 的气体压力。压力变送器按不同的转换原理可分为力(力矩)平衡式、电容式、电感式、奕变式和频率式,等等。二技术要求1 外观1.1 变送器的铭牌应完整、清晰、应注明产品名称、型号、规格、测量范围等主要技术指标,高、低压容室应有明显标记,还应标明制造厂的名称或商标、出厂编号、制造年月。1.2 送器零部件应完整无损,紧固件不得有松动和损伤现象,可动部分应灵活可靠。1.3 新制造的变送器的外壳、零件表面涂覆层应光洁、完好、无锈蚀和霉斑,内部不得有切屑、残渣等杂物,使用中和修理后的变送器不允许有影响使用和计量性能的缺陷。2 密封性变送器的测量部分在承受测量上限压力(差压变送器为额定工作压力)时,不得有泄漏和损坏现象。3 基本误差变送器基本误差应不超过表1 规定。准确度等级基本误差( %)回程误差( %)电动气动电动气动电动气动0.2(0.25)0.5 1.0 1.5 2.5 0.5 1.0 2.5 2.5 ±0.2(± 0.25)±0.5 ±1.0 ±2.5 ±2.5 ±0.5 ±1.0 ±1.5 ±2.5 0.16(0.2)0.4 0.8 1.2 2.0 0.25 0.5 0.75 1.25 回程误差新制造的变送器回程误差应不超过表1 规定,使用中和修理后的变送器回程误差应不大于表1 中基本误差的绝对值。项目准确度等级0.5 1.0 1.5 2.5 指标( %)静压影响Ps—静压值( Mpa)下限值变化量Ps≤6.4±2.0 ±2.5 ±3.0 ±3.0 Ps≤6.4 (差压量程≤ 6kPa)±3.0 ±3.5 ±4.0 -6.4<Ps≤16±3.0 ±3.5 ±4.0 -6.4<Ps≤16 (差压量程≤ 6kPa)±4.0 ±4.5 ±5.0 -16<Ps≤25±3.5 ±4.0 ±4.5 -25<Ps≤32±4.5 ±5.05.5 ±5.5 -32<Ps≤40±5.0 ±±6.0 -*以输出量程的百分数表示,以后各表中的百分号含义相同。4 静压影响5.1 力平衡式差压变送器静压影响应不超过表2 规定。5.2 气动差压变送器静压影响应不超过表3 规项目准确度等级0.5 1.0 1.5 2.5 指标( %)静压影响Ps—静压值( Mpa)下限值变Ps≤2.5± 0.75 ±1.0...
