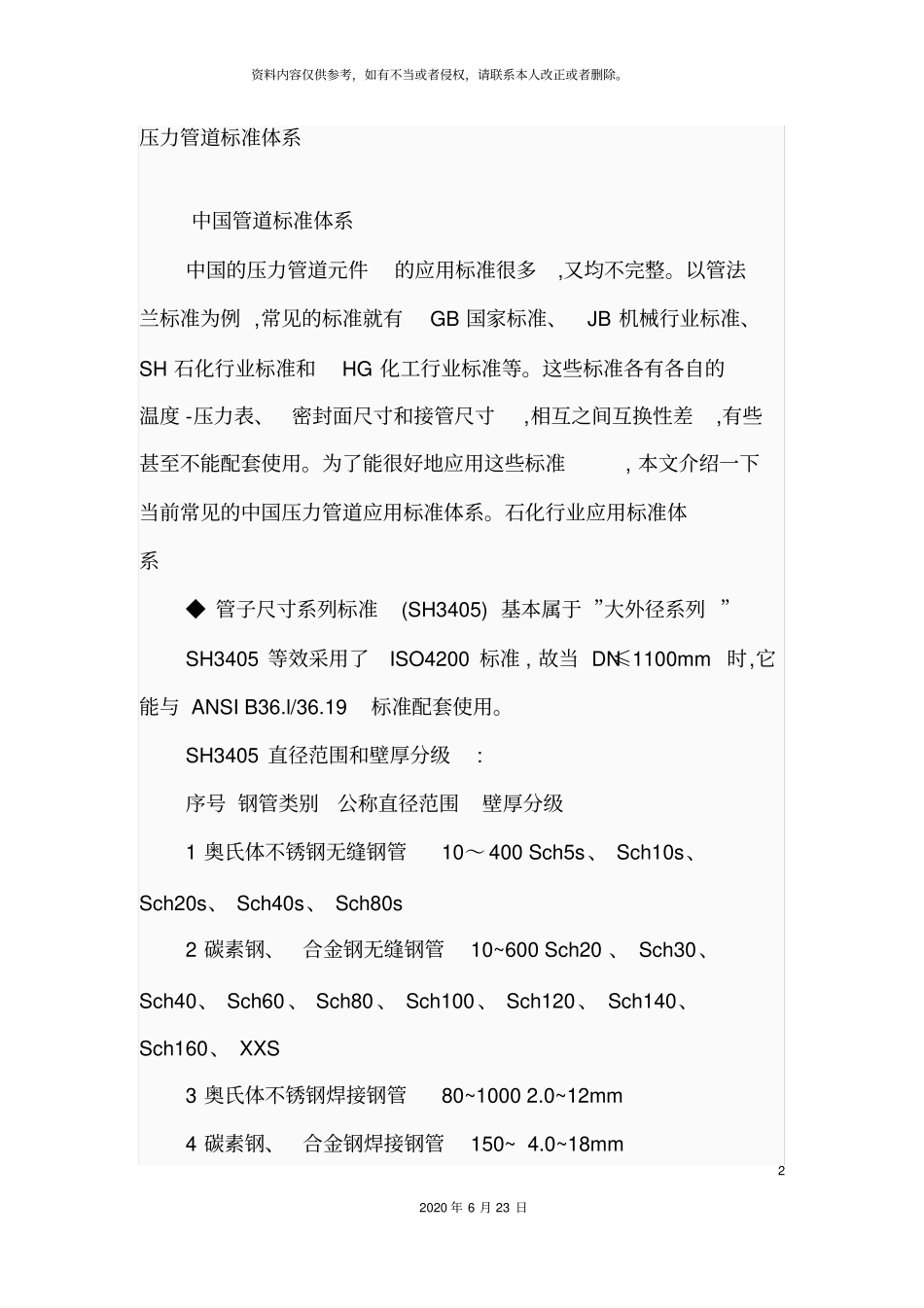

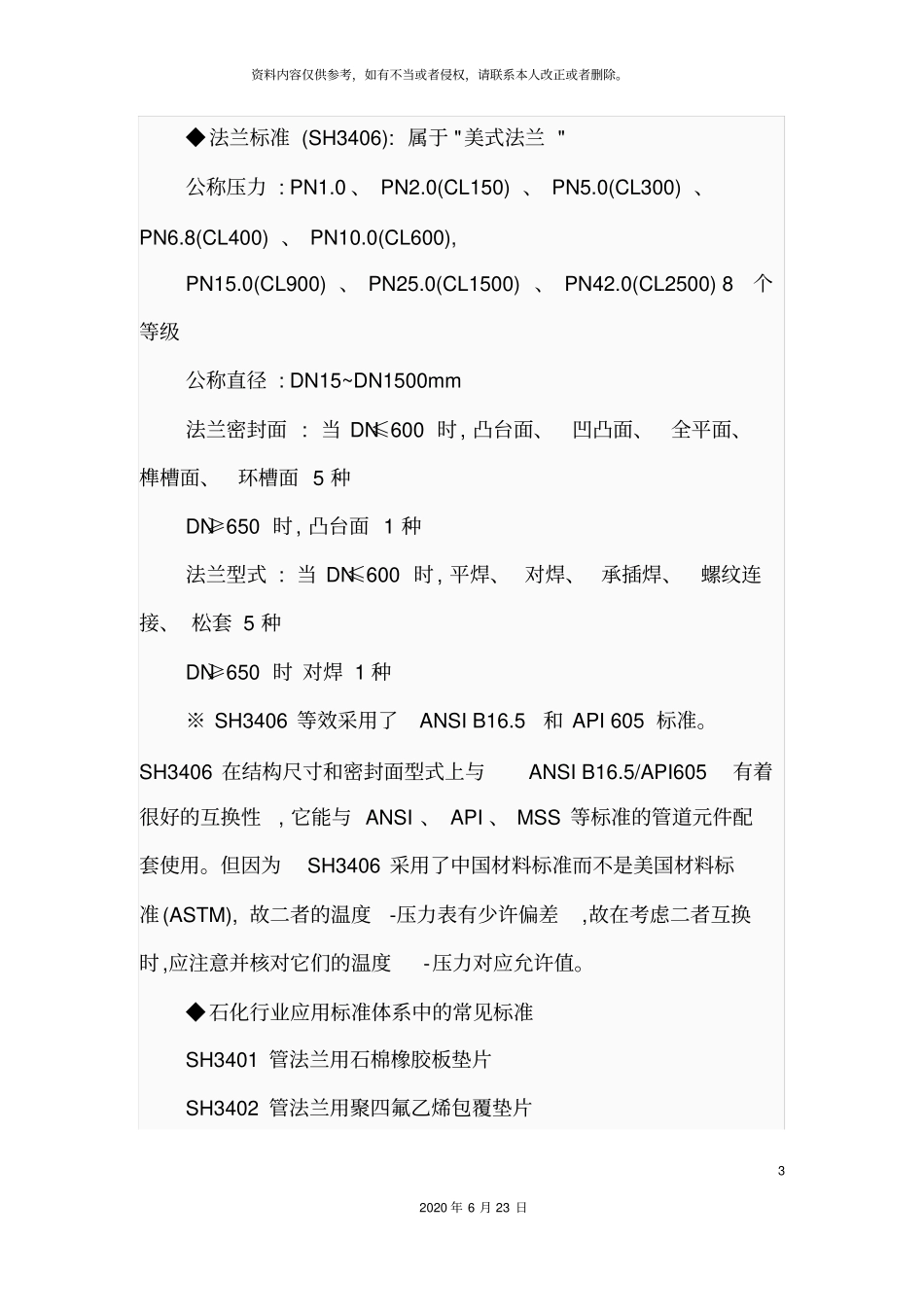

1 2020 年 6 月 23 日压力管道标准体系资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。2 2020 年 6 月 23 日压力管道标准体系中国管道标准体系中国的压力管道元件的应用标准很多,又均不完整。以管法兰标准为例 ,常见的标准就有GB 国家标准、 JB 机械行业标准、SH 石化行业标准和HG 化工行业标准等。这些标准各有各自的温度 -压力表、密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。为了能很好地应用这些标准, 本文介绍一下当前常见的中国压力管道应用标准体系。石化行业应用标准体系◆ 管子尺寸系列标准(SH3405) 基本属于 ”大外径系列 ” SH3405 等效采用了ISO4200 标准 , 故当 DN≤1100mm 时,它能与 ANSI B36.l/36.19标准配套使用。SH3405 直径范围和壁厚分级: 序号 钢管类别公称直径范围壁厚分级1 奥氏体不锈钢无缝钢管 10～ 400 Sch5s、 Sch10s、Sch20s、 Sch40s、 Sch80s 2 碳素钢、合金钢无缝钢管 10~600 Sch20 、 Sch30、Sch40、 Sch60 、 Sch80 、 Sch100、 Sch120、 Sch140、Sch160、 XXS 3 奥氏体不锈钢焊接钢管 80~1000 2.0~12mm 4 碳素钢、合金钢焊接钢管 150~ 4.0~18mm 资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。3 2020 年 6 月 23 日◆法兰标准 (SH3406): 属于 "美式法兰 " 公称压力 : PN1.0 、 PN2.0(CL150) 、 PN5.0(CL300) 、PN6.8(CL400) 、 PN10.0(CL600), PN15.0(CL900) 、 PN25.0(CL1500) 、 PN42.0(CL2500) 8个等级公称直径 : DN15~DN1500mm 法兰密封面 : 当 DN≤600 时, 凸台面、凹凸面、全平面、榫槽面、环槽面 5 种DN≥650 时, 凸台面 1 种法兰型式 : 当 DN≤600 时, 平焊、 对焊、 承插焊、螺纹连接、 松套 5 种DN≥650 时 对焊 1 种※ SH3406 等效采用了ANSI B16.5和 API 605 标准。SH3406 在结构尺寸和密封面型式上与ANSI B16.5/API605有着很好的互换性, 它能与 ANSI 、 API 、 MSS 等标准的管道元件配套使用。但因为SH3406 采用了中国材料标准而不是美国材料标准(ASTM), 故二者的温度-压力表有少许偏差,故在考虑二者互换时,应注意并核对它们的温度-压力对应允许值。◆石化行业应用标准体系中的常见标准SH3401 管法兰用石棉橡胶板垫片SH3402 管法兰用聚四氟乙烯包覆垫片资料内容仅供参考，如有不当或者侵权，请联系...
