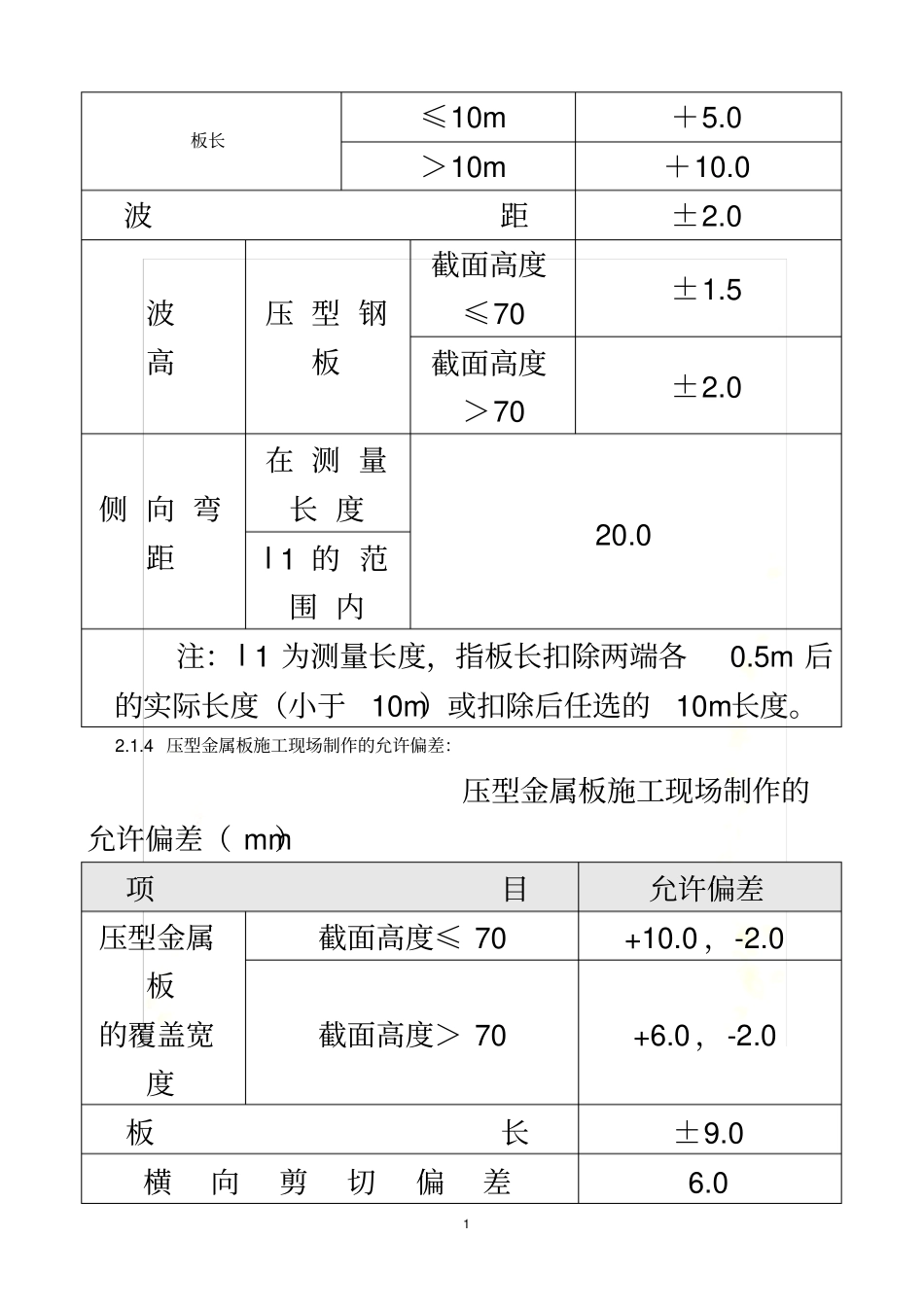

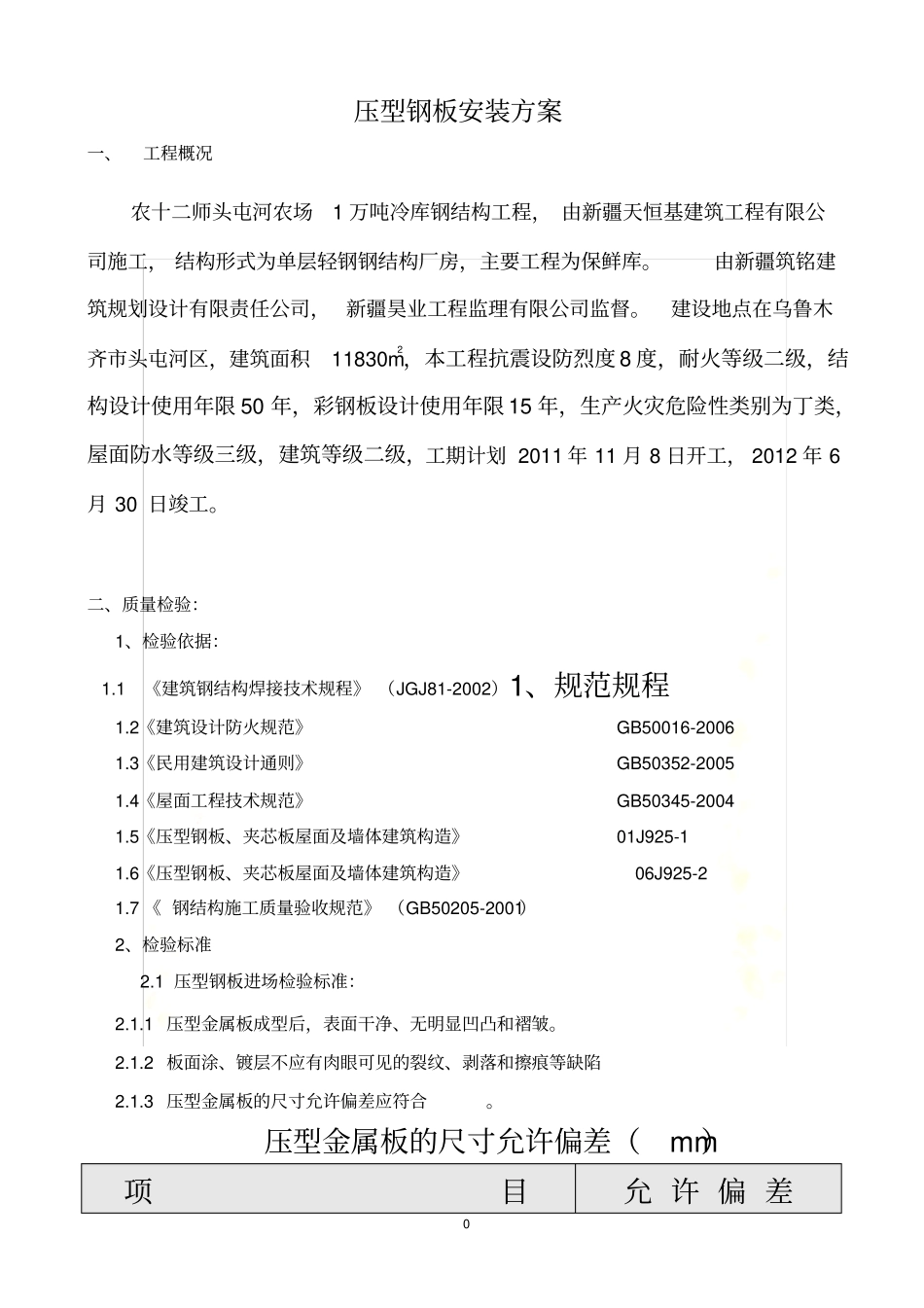

压型钢板施工方案0 压型钢板安装方案一、工程概况农十二师头屯河农场1 万吨冷库钢结构工程, 由新疆天恒基建筑工程有限公司施工, 结构形式为单层轻钢钢结构厂房,主要工程为保鲜库。由新疆筑铭建筑规划设计有限责任公司, 新疆昊业工程监理有限公司监督。建设地点在乌鲁木齐市头屯河区,建筑面积11830m2,本工程抗震设防烈度 8 度,耐火等级二级,结构设计使用年限 50 年,彩钢板设计使用年限 15 年,生产火灾危险性类别为丁类,屋面防水等级三级,建筑等级二级,工期计划 2011 年 11 月 8 日开工, 2012 年 6 月 30 日竣工。二、质量检验:1、检验依据: 1.1《建筑钢结构焊接技术规程》 (JGJ81-2002)1、规范规程1.2《建筑设计防火规范》GB50016-2006 1.3《民用建筑设计通则》GB50352-2005 1.4《屋面工程技术规范》GB50345-2004 1.5《压型钢板、夹芯板屋面及墙体建筑构造》01J925-1 1.6《压型钢板、夹芯板屋面及墙体建筑构造》06J925-2 1.7 《 钢结构施工质量验收规范》 (GB50205-2001)2、检验标准2.1 压型钢板进场检验标准:2.1.1 压型金属板成型后,表面干净、无明显凹凸和褶皱。2.1.2 板面涂、镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷2.1.3 压型金属板的尺寸允许偏差应符合。压型金属板的尺寸允许偏差(mm)项目允 许 偏 差1 板长≤10m +5.0 >10m +10.0 波距±2.0 波高压 型 钢板截面高度≤70 ±1.5 截面高度>70 ±2.0 侧 向 弯距在 测 量长 度20.0 l 1 的 范围 内注: l 1 为测量长度,指板长扣除两端各0.5m 后的实际长度(小于10m)或扣除后任选的10m长度。2.1.4 压型金属板施工现场制作的允许偏差:压型金属板施工现场制作的允许偏差( mm)项目允许偏差压型金属板的覆盖宽度截面高度≤ 70 +10.0 ,-2.0 截面高度> 70 +6.0 ,-2.0 板长±9.0 横向剪切偏差6.0 2 泛水板、包角板尺寸板长±6.0 折弯面宽度±3.0 折弯面夹角2°2.2 压型钢板安装标准:2.2.1 压型金属板、泛水板和包角板等应固定可靠、牢固,防腐涂料涂刷和防水密封材料敷设应完好,连接数量、间距符合设计要求和国家现行《钢结构工程施工质量验收规范》GB50205―2001 中的有关规定。2.2.2 压型钢板安装平整、顺直,板面不应有施工残留物和污物。檐口和墙面下端应呈直线,不应有未经处理的错钻孔洞。2.2.3 压型钢板在钢梁上的支承长度,不应小于50mm。且符合施工图纸的相关...
