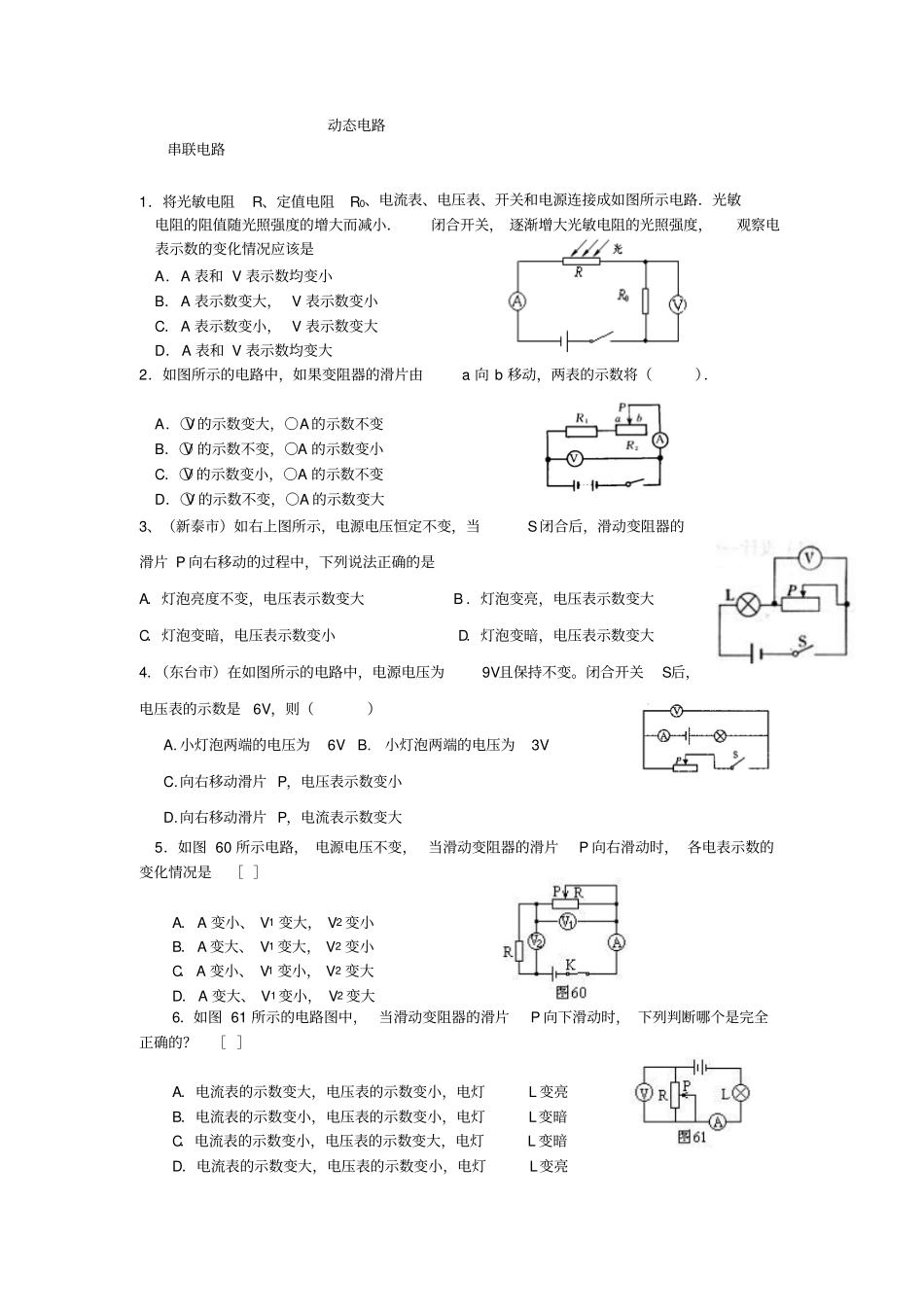

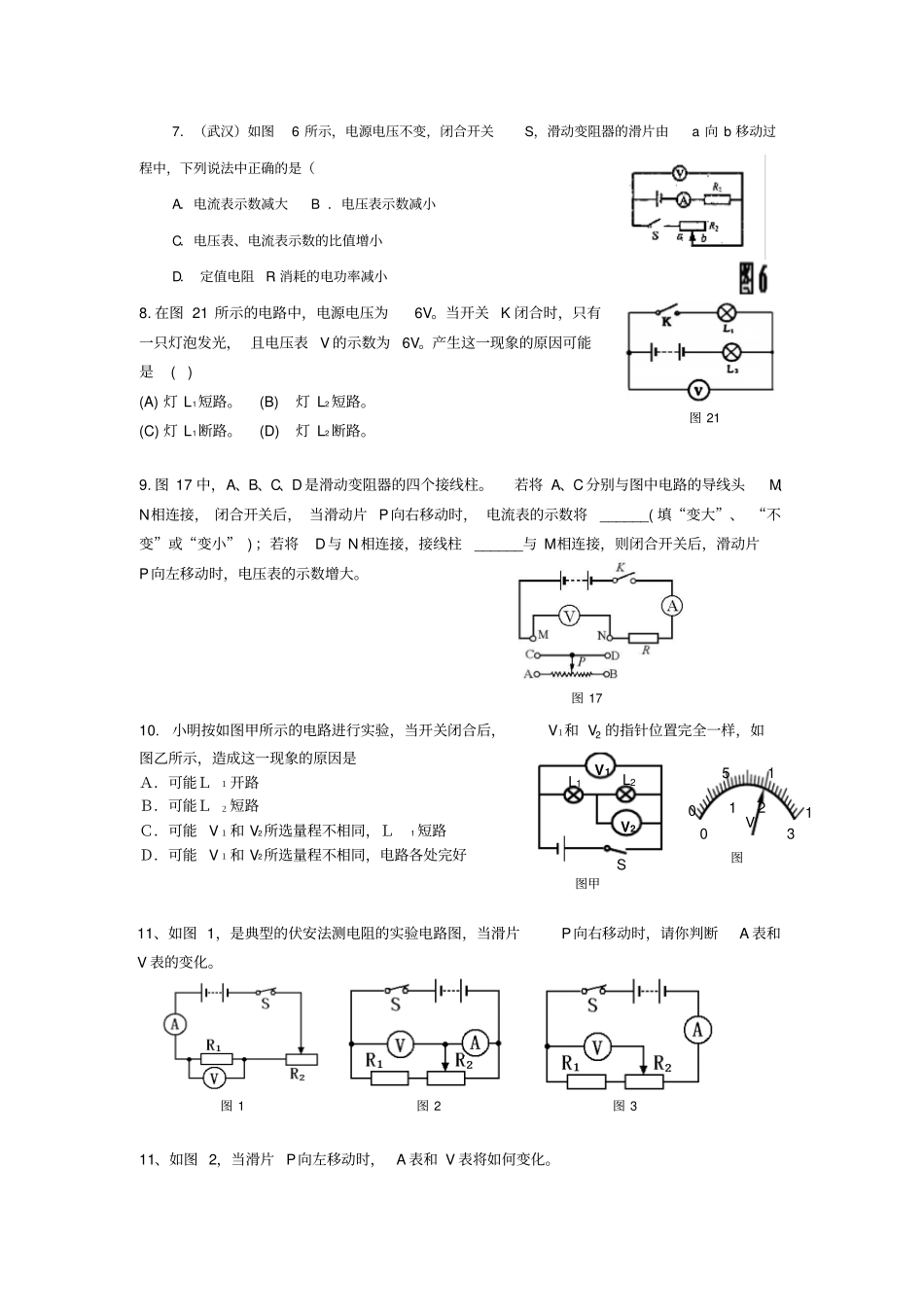

动态电路串联电路1．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关， 逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是A．A 表和 V 表示数均变小B．A 表示数变大， V 表示数变小C．A 表示数变小， V 表示数变大D．A 表和 V 表示数均变大2．如图所示的电路中，如果变阻器的滑片由a 向 b 移动，两表的示数将（）．A．○V的示数变大，○A的示数不变B．○V 的示数不变，○A 的示数变小C．○V 的示数变小，○A 的示数不变D．○V 的示数不变，○A 的示数变大3、（新泰市）如右上图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片 P 向右移动的过程中，下列说法正确的是A．灯泡亮度不变，电压表示数变大 B ．灯泡变亮，电压表示数变大C．灯泡变暗，电压表示数变小D．灯泡变暗，电压表示数变大4．（东台市）在如图所示的电路中，电源电压为9V且保持不变。闭合开关S后，电压表的示数是6V，则（）A. 小灯泡两端的电压为6V B.小灯泡两端的电压为3V C.向右移动滑片 P，电压表示数变小D.向右移动滑片 P，电流表示数变大5．如图 60 所示电路， 电源电压不变， 当滑动变阻器的滑片P 向右滑动时， 各电表示数的变化情况是［ ］A．A 变小、 V1 变大， V2 变小B．A 变大、 V1 变大， V2 变小C．A 变小、 V1 变小， V2 变大D．A 变大、 V1变小， V2 变大6．如图 61 所示的电路图中， 当滑动变阻器的滑片P 向下滑动时， 下列判断哪个是完全正确的？［ ］A．电流表的示数变大，电压表的示数变小，电灯L 变亮B．电流表的示数变小，电压表的示数变小，电灯L变暗C．电流表的示数变小，电压表的示数变大，电灯L 变暗D．电流表的示数变大，电压表的示数变小，电灯L变亮7．（武汉）如图6 所示，电源电压不变，闭合开关S，滑动变阻器的滑片由a 向 b 移动过程中，下列说法中正确的是（A．电流表示数减大 B ．电压表示数减小C．电压表、电流表示数的比值增小D． 定值电阻Rl 消耗的电功率减小8. 在图 21 所示的电路中，电源电压为6V。当开关 K 闭合时，只有一只灯泡发光， 且电压表 V 的示数为 6V。产生这一现象的原因可能是 ( ) (A) 灯 L1短路。 (B)灯 L2 短路。(C) 灯 L1断路。 (D)灯 L2 断路。9. 图 17 中，A、B、C、D是滑动变阻器的四个接线柱。若将 A、C分别与图中电路的导...
