双相不锈钢基本特性VIP免费

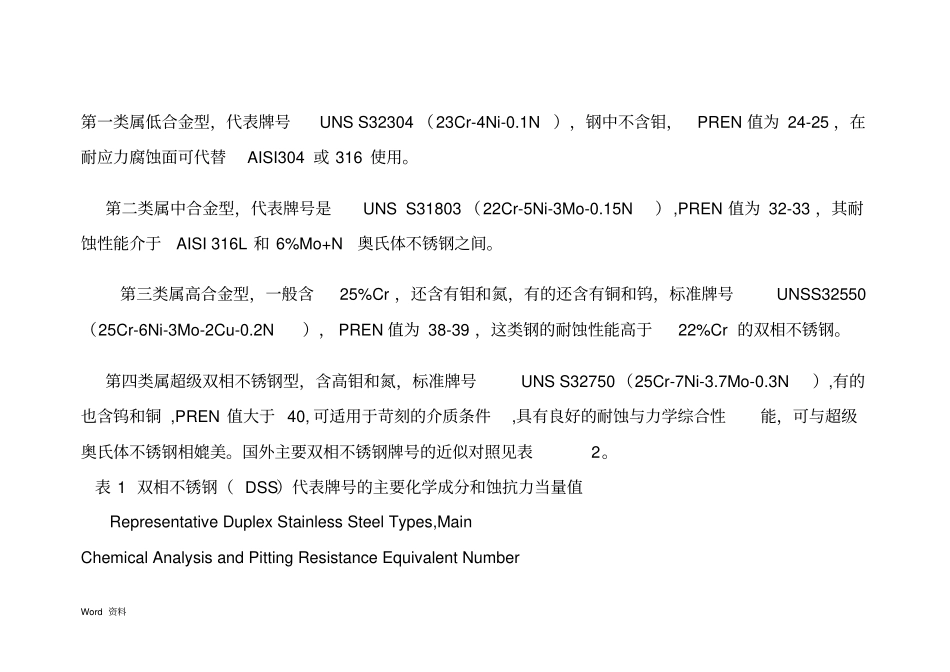

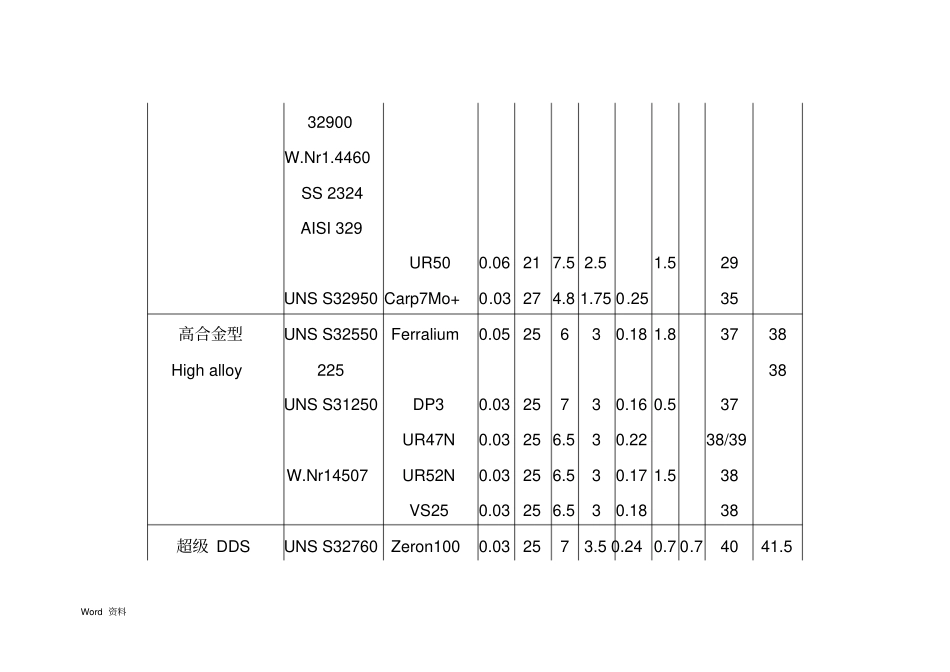

Word 资料第一类属低合金型，代表牌号UNS S32304 （23Cr-4Ni-0.1N），钢中不含钼，PREN 值为 24-25 ，在耐应力腐蚀面可代替AISI304 或 316 使用。第二类属中合金型，代表牌号是UNS S31803 （22Cr-5Ni-3Mo-0.15N）,PREN 值为 32-33 ，其耐蚀性能介于AISI 316L 和 6%Mo+N奥氏体不锈钢之间。第三类属高合金型，一般含25%Cr ，还含有钼和氮，有的还含有铜和钨，标准牌号UNSS32550（25Cr-6Ni-3Mo-2Cu-0.2N）， PREN 值为 38-39 ，这类钢的耐蚀性能高于22%Cr 的双相不锈钢。第四类属超级双相不锈钢型，含高钼和氮，标准牌号UNS S32750（25Cr-7Ni-3.7Mo-0.3N）,有的也含钨和铜 ,PREN 值大于 40, 可适用于苛刻的介质条件,具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。国外主要双相不锈钢牌号的近似对照见表2。表 1 双相不锈钢（ DSS）代表牌号的主要化学成分和蚀抗力当量值Representative Duplex Stainless Steel Types,Main Chemical Analysis and Pitting Resistance Equivalent Number Word 资料类别标准商业牌号Chemical Analysis 化学成分 1% 蚀当量Type Sandard Trademark C Cr Ni Mo N Cu W PREN PREW 低合金型UNS S32304 SAF2304 0.03 23 4 0.1 0.1 0.2 24 Low alloy W.Nr1.4362 UR 35N SS 2327 中合金型UNS S31803 SAF2205 0.03 22 5 2.8 0.15 32/33 Middle alloy W.Nr1.4462 UR 45N SS 2377 UR45N+0.03 22.8 6 3.3 0.18 35/36 UNS S31500 3RE60 0.03 18.5 5 2.7 0.1 29 WNr1.4417 A903 UNS S 10RE51 0.08 25 4.5 1.5 30 Word 资料32900 W.Nr1.4460 SS 2324 AISI 329 UR50 0.06 21 7.5 2.5 1.5 29 UNS S32950 Carp7Mo+ 0.03 27 4.8 1.75 0.25 35 高合金型UNS S32550 Ferralium 0.05 25 6 3 0.18 1.8 37 38 High alloy 225 38 UNS S31250 DP3 0.03 25 7 3 0.16 0.5 37 UR47N 0.03 25 6.5 3 0.22 38/39 W.Nr14507 UR52N 0.03 25 6.5 3 0.17 1.5 38 VS25 0.03 25 6.5 3 0.18 38 超级 DDS UNS S32760 Zeron100 0.03 25 7 3.5 0.24 0.7 0.7 40 41.5 Word 资料super duplex stainless W.Nr1.4501 steel UNS S32750 SAF2507 0.03 25 7 3.8 0.28 41 W.Nr1.4410 UR47N+SS 2328 UNS.S32550 UR52N+0.03 ...
