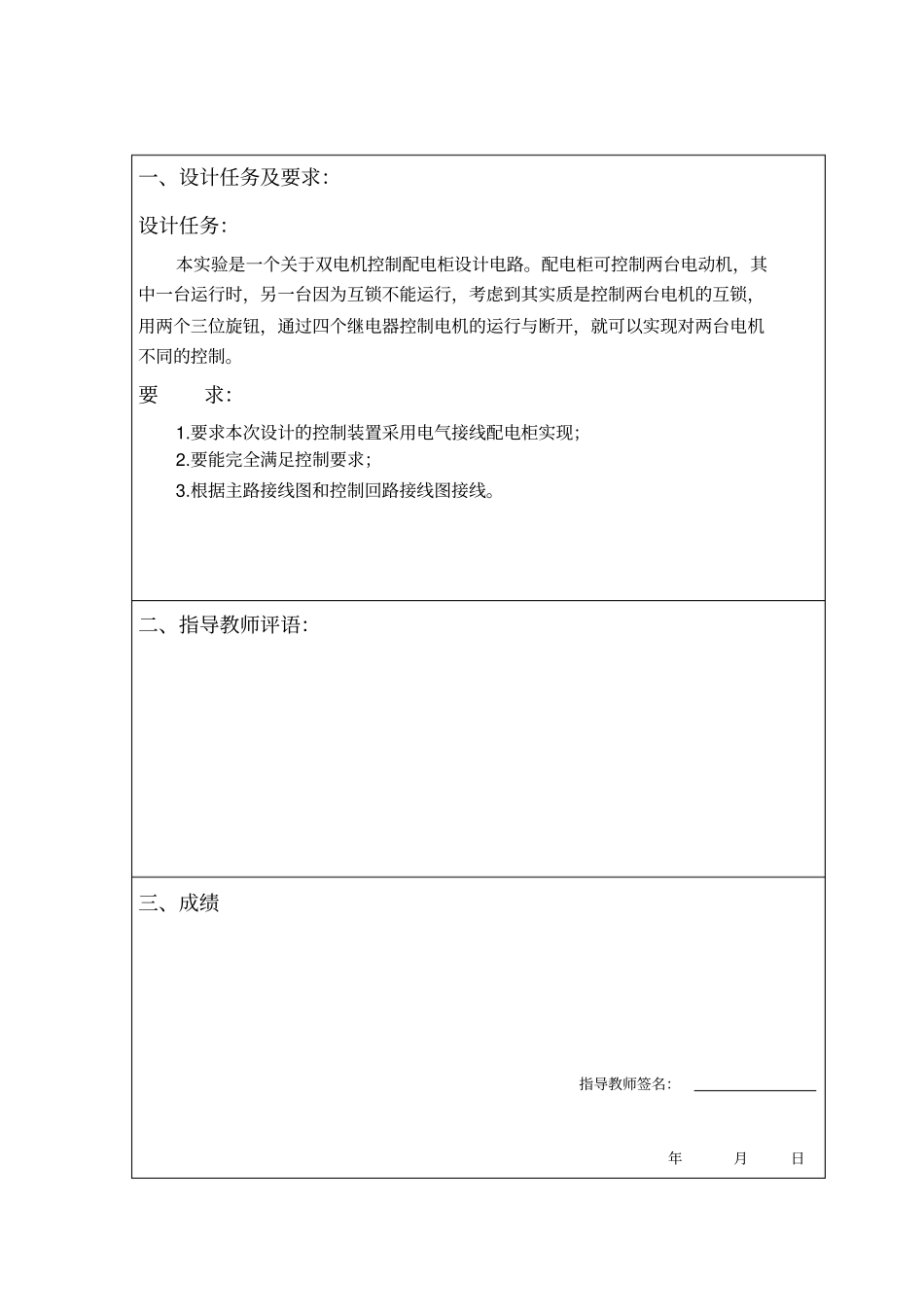

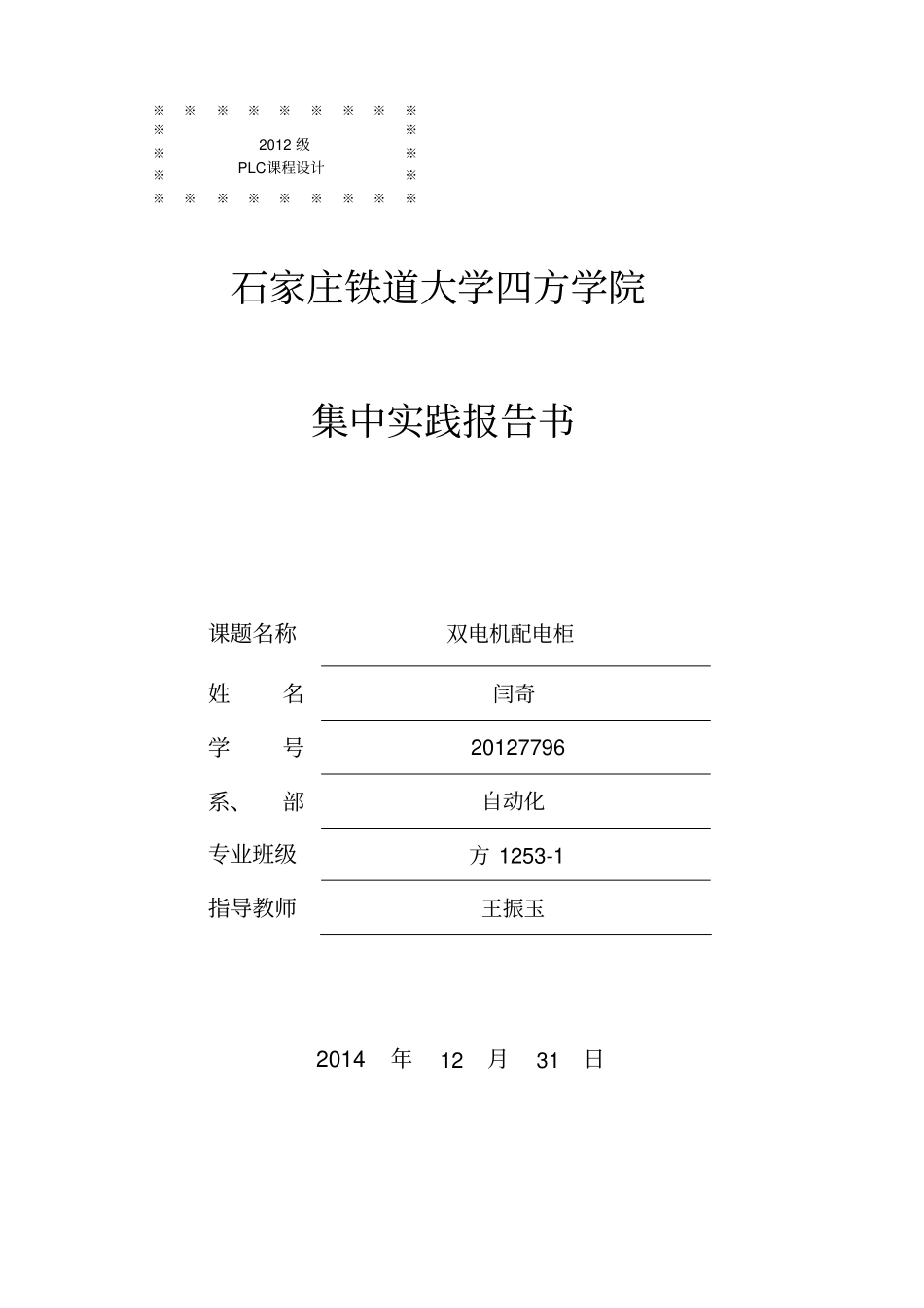

石家庄铁道大学四方学院集中实践报告书课题名称双电机配电柜姓名闫奇学号20127796 系、部自动化专业班级方 1253-1 指导教师王振玉2014 年12 月31 日※※※※※※※※※※※※※※※※※※※※※※※※2012 级PLC课程设计一、设计任务及要求:设计任务:本实验是一个关于双电机控制配电柜设计电路。配电柜可控制两台电动机,其中一台运行时,另一台因为互锁不能运行,考虑到其实质是控制两台电机的互锁,用两个三位旋钮,通过四个继电器控制电机的运行与断开,就可以实现对两台电机不同的控制。要求:1.要求本次设计的控制装置采用电气接线配电柜实现;2.要能完全满足控制要求;3.根据主路接线图和控制回路接线图接线。二、指导教师评语:三、成绩指导教师签名:年月日目录第 1 章设计目的 .............................................................................. 错误!未定义书签。第 2 章设计要求 .............................................................................. 错误!未定义书签。第 3 章配件选择和电气接线图........................................................................................ 13.1 电气配件选择 .......................................................................................................... 13.2 电气接线图 .............................................................................................................. 3第 4 章配电柜设计 ............................................................................................................ 4第 5 章设计总结 ................................................................................................................ 6参考文献 ................................................................................................................................ 81 第 1 章设计目的熟悉常用控制电器的结构原理、用途,达到正确使用和选用的目的。掌握电气控制电路的基本环节, 具备阅读和分析电气控制电路图的能力。具备独立设计简单电气控制电路的能力。 熟悉掌握中间继电器的接线方法,熟练使用常开触点、 常闭触点构成自锁、互锁等电气保护。第 2 章设计要求控制要求:接好电机与电源,打开三个空气开关。左旋三位旋钮LT1,LT...
