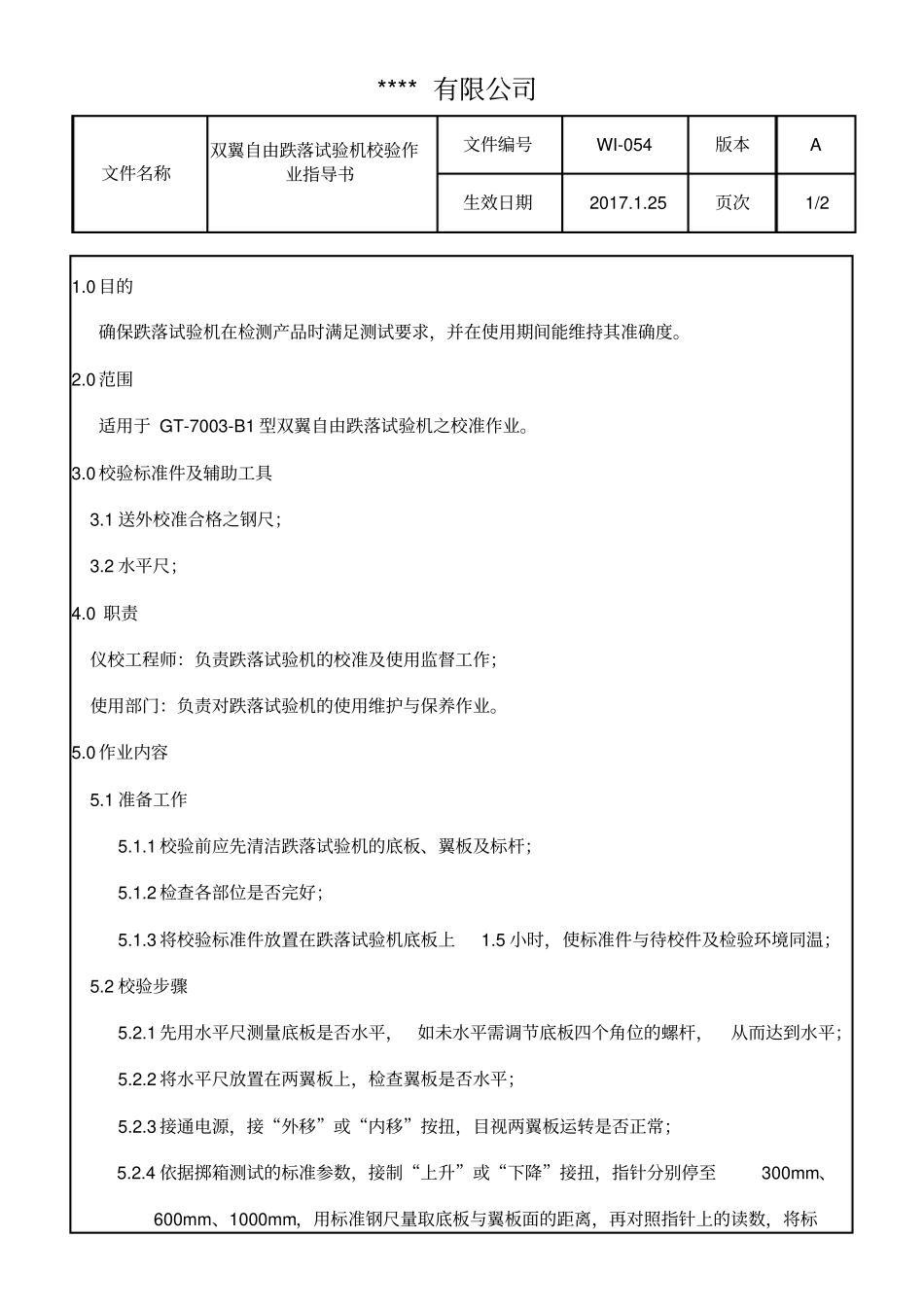

**** 有限公司文件名称双翼自由跌落试验机校验作业指导书文件编号WI-054 版本A 生效日期2017.1.25 页次1/2 1.0 目的确保跌落试验机在检测产品时满足测试要求，并在使用期间能维持其准确度。2.0 范围适用于 GT-7003-B1 型双翼自由跌落试验机之校准作业。3.0 校验标准件及辅助工具3.1 送外校准合格之钢尺；3.2 水平尺；4.0 职责仪校工程师：负责跌落试验机的校准及使用监督工作；使用部门：负责对跌落试验机的使用维护与保养作业。5.0 作业内容5.1 准备工作5.1.1 校验前应先清洁跌落试验机的底板、翼板及标杆；5.1.2 检查各部位是否完好；5.1.3 将校验标准件放置在跌落试验机底板上1.5 小时，使标准件与待校件及检验环境同温；5.2 校验步骤5.2.1 先用水平尺测量底板是否水平，如未水平需调节底板四个角位的螺杆，从而达到水平；5.2.2 将水平尺放置在两翼板上，检查翼板是否水平；5.2.3 接通电源，接“外移”或“内移”按扭，目视两翼板运转是否正常；5.2.4 依据掷箱测试的标准参数，接制“上升”或“下降”接扭，指针分别停至300mm、600mm、1000mm，用标准钢尺量取底板与翼板面的距离，再对照指针上的读数，将标**** 有限公司文件名称双翼自由跌落试验机校验作业指导书文件编号WI-054 版本A 生效日期2017.1.25 页次2/2 准钢尺所测的值记录于《仪器校验记录表》中；5.3 允收标准各校验结果之误差值应在以下所示误差范围内，如超出标准时应予以标识停止使用，并予以处理；5.4 注意事项5.4.1 校验完成合格时应于仪器适当位置上贴上合格标签；5.4.2 校验结果不合格应贴停止使用标签，并通知使用单位，予以处理；5.4.3 准修完成之仪器应再次实施校验作业，确定合格后方可使用；6.0 相关文件COP.7.6监视与测量装置管理程序7.0 质量记录FM-4100-034-A 《仪器校验记录表》呆值300mm 600mm 1000mm 允许误差1mm 1.5mm 2mm 编 写 人审 核 人批 准 人编写日期审核日期批准日期
