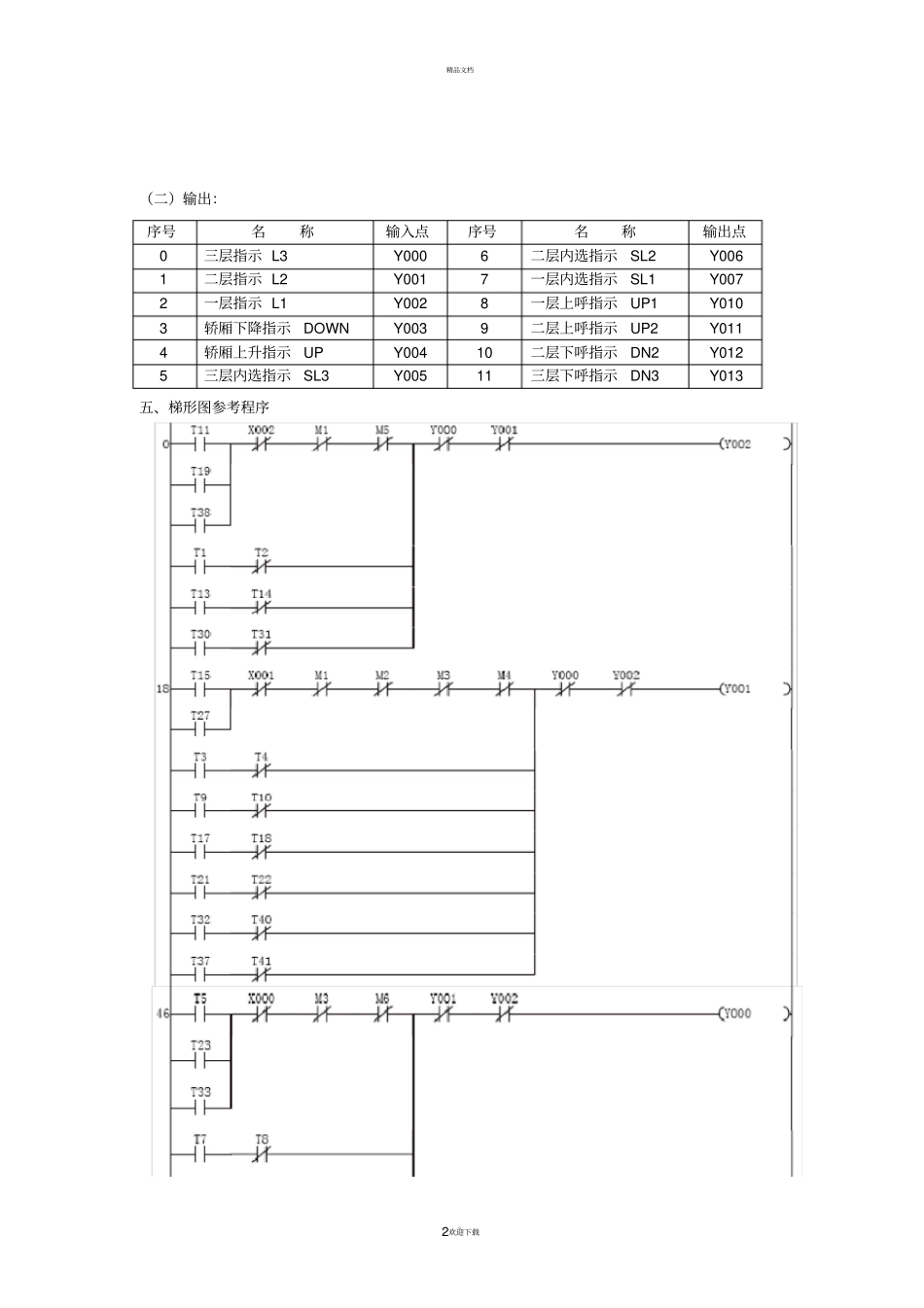

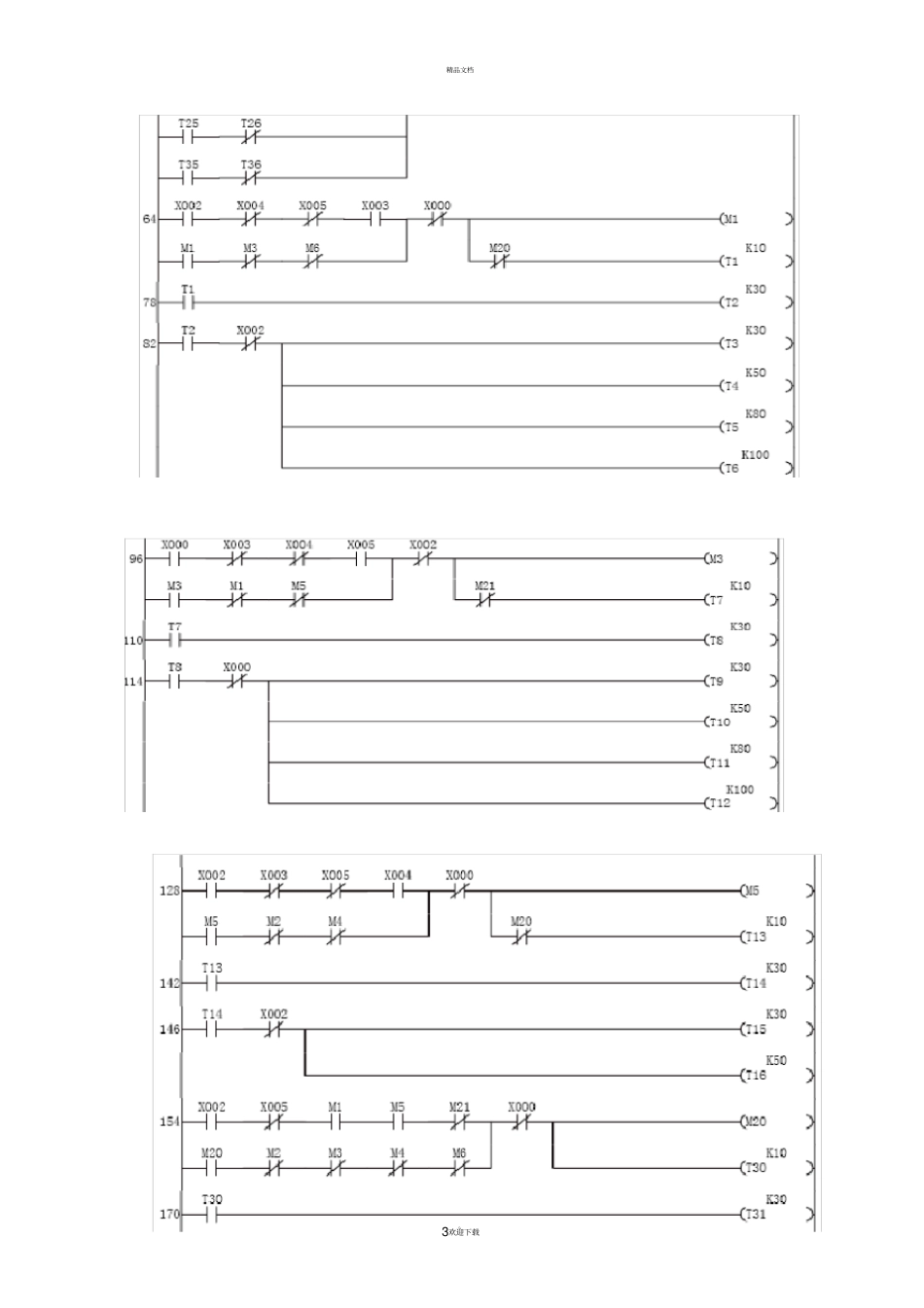

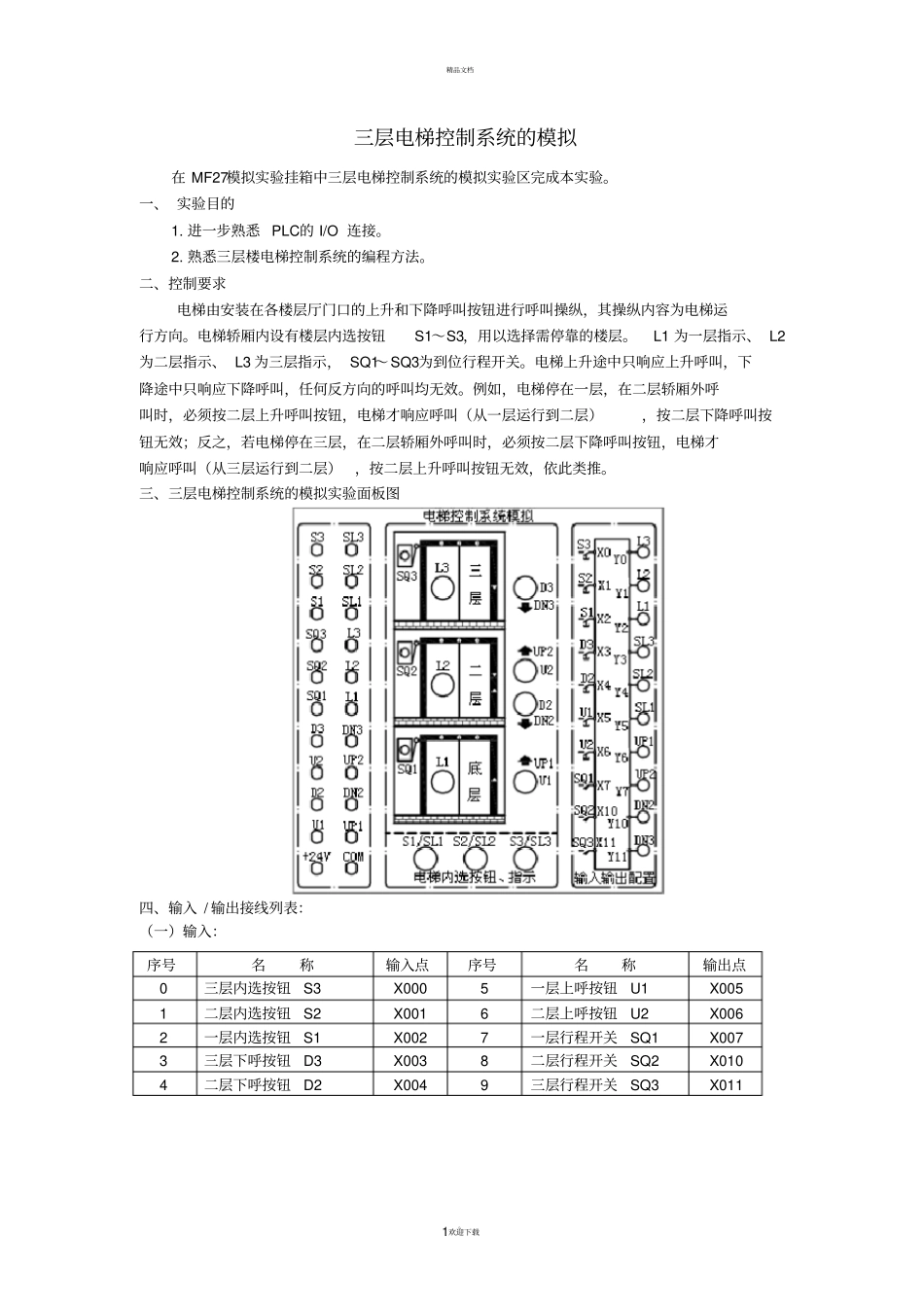

精品文档。1欢迎下载三层电梯控制系统的模拟在 MF27模拟实验挂箱中三层电梯控制系统的模拟实验区完成本实验。一、 实验目的1. 进一步熟悉 PLC的 I/O 连接。2. 熟悉三层楼电梯控制系统的编程方法。二、控制要求电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。电梯轿厢内设有楼层内选按钮S1～S3，用以选择需停靠的楼层。L1 为一层指示、 L2为二层指示、 L3 为三层指示， SQ1～SQ3为到位行程开关。电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。例如，电梯停在一层，在二层轿厢外呼叫时，必须按二层上升呼叫按钮，电梯才响应呼叫（从一层运行到二层），按二层下降呼叫按钮无效；反之，若电梯停在三层，在二层轿厢外呼叫时，必须按二层下降呼叫按钮，电梯才响应呼叫（从三层运行到二层），按二层上升呼叫按钮无效，依此类推。三、三层电梯控制系统的模拟实验面板图四、输入 / 输出接线列表：（一）输入：序号名称输入点序号名称输出点0 三层内选按钮S3 X000 5 一层上呼按钮U1 X005 1 二层内选按钮S2 X001 6 二层上呼按钮U2 X006 2 一层内选按钮S1 X002 7 一层行程开关SQ1 X007 3 三层下呼按钮D3 X003 8 二层行程开关SQ2 X010 4 二层下呼按钮D2 X004 9 三层行程开关SQ3 X011 精品文档。2欢迎下载（二）输出：序号名称输入点序号名称输出点0 三层指示 L3 Y000 6 二层内选指示SL2 Y006 1 二层指示 L2 Y001 7 一层内选指示SL1 Y007 2 一层指示 L1 Y002 8 一层上呼指示UP1 Y010 3 轿厢下降指示DOWN Y003 9 二层上呼指示UP2 Y011 4 轿厢上升指示UP Y004 10 二层下呼指示DN2 Y012 5 三层内选指示SL3 Y005 11 三层下呼指示DN3 Y013 五、梯形图参考程序精品文档。3欢迎下载精品文档。4欢迎下载精品文档。5欢迎下载精品文档。6欢迎下载欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书， 学习资料等等打造全网一站式需求
