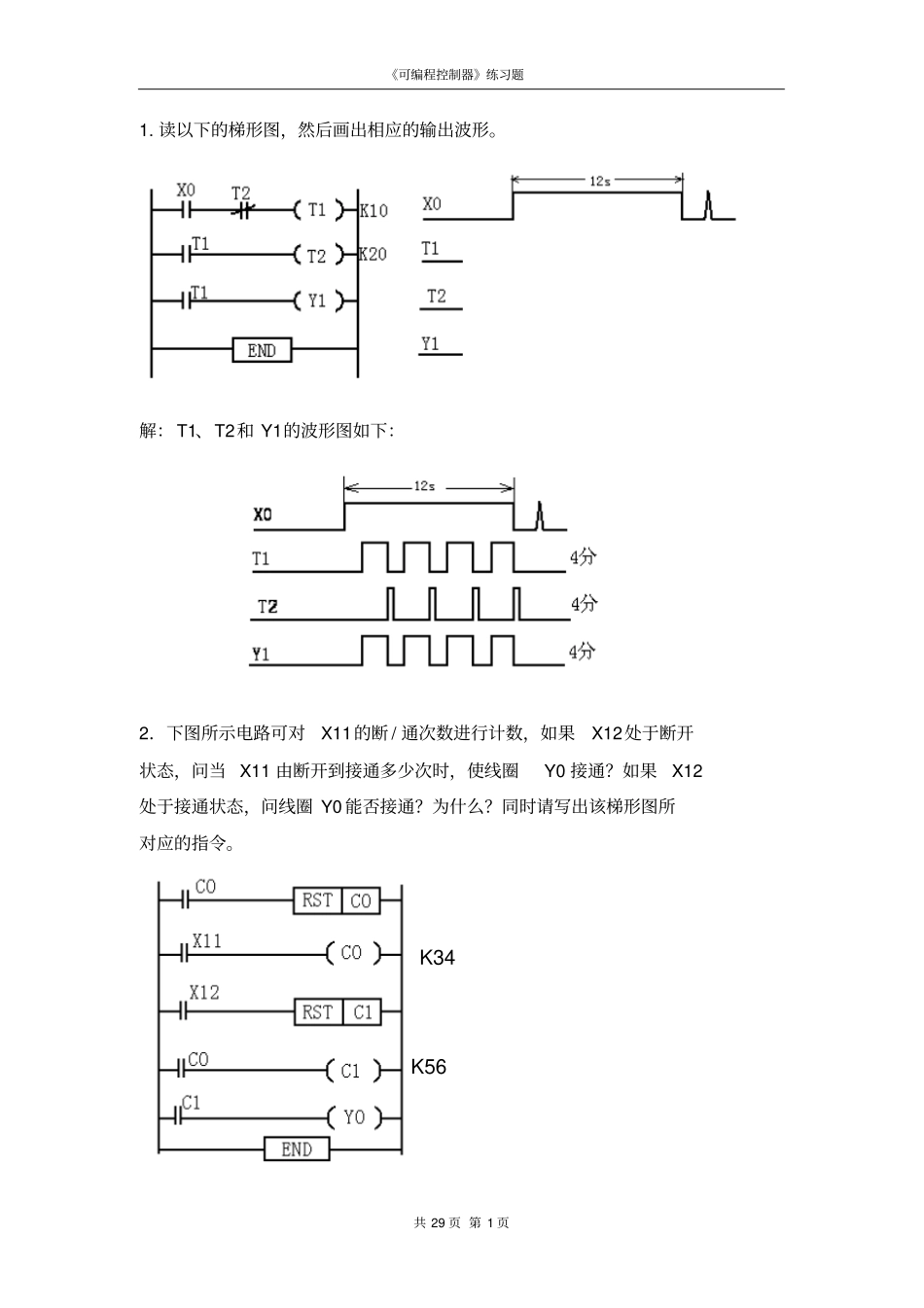

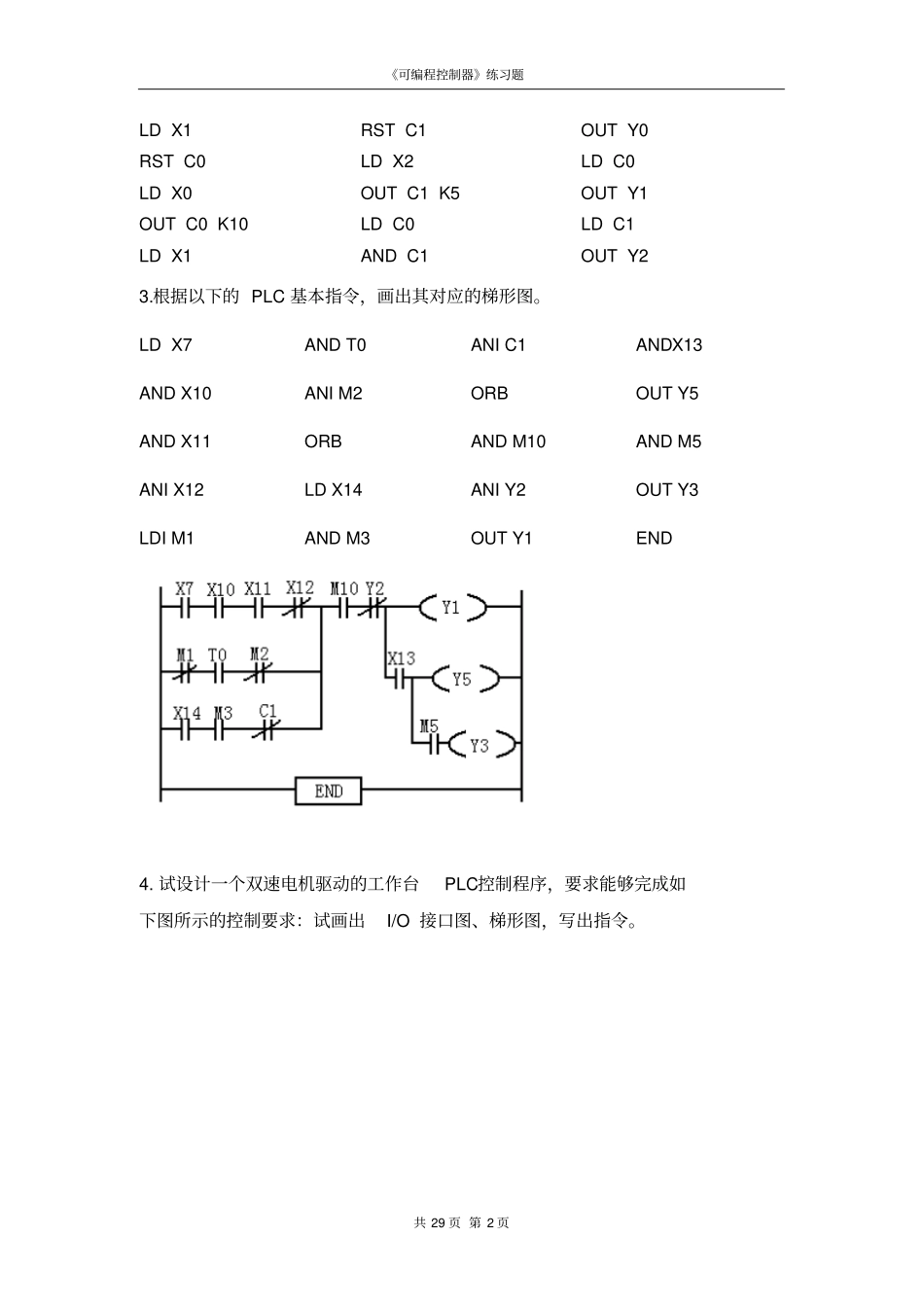

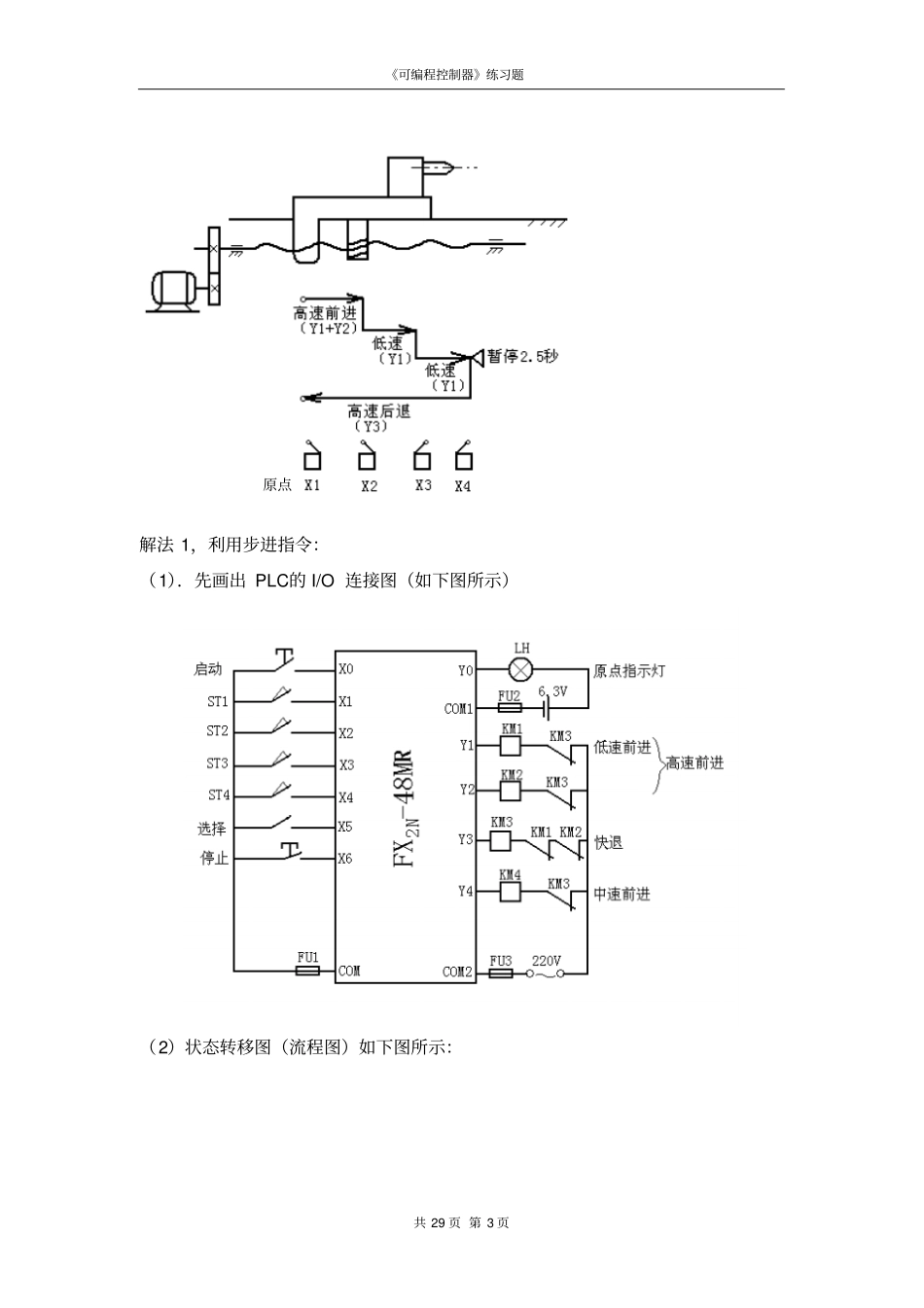

《可编程控制器》练习题共 29 页 第 1 页1. 读以下的梯形图，然后画出相应的输出波形。解： T1、T2和 Y1的波形图如下：2．下图所示电路可对X11的断 / 通次数进行计数，如果X12处于断开状态，问当 X11 由断开到接通多少次时，使线圈Y0 接通？如果X12处于接通状态，问线圈 Y0 能否接通？为什么？同时请写出该梯形图所对应的指令。K34 K56 《可编程控制器》练习题共 29 页 第 2 页LD X1 RST C1 OUT Y0 RST C0 LD X2 LD C0 LD X0 OUT C1 K5 OUT Y1 OUT C0 K10 LD C0 LD C1 LD X1 AND C1 OUT Y2 3.根据以下的 PLC 基本指令，画出其对应的梯形图。LD X7 AND T0 ANI C1 AND X13 AND X10 ANI M2 ORB OUT Y5 AND X11 ORB AND M10 AND M5 ANI X12 LD X14 ANI Y2 OUT Y3 LDI M1 AND M3 OUT Y1 END 4. 试设计一个双速电机驱动的工作台PLC控制程序，要求能够完成如下图所示的控制要求：试画出I/O 接口图、梯形图，写出指令。《可编程控制器》练习题共 29 页 第 3 页解法 1，利用步进指令：（1）．先画出 PLC的 I/O 连接图（如下图所示）（2）状态转移图（流程图）如下图所示：原点《可编程控制器》练习题共 29 页 第 4 页（3）梯形图如下图所示：（4）指令如下：《可编程控制器》练习题共 29 页 第 5 页LDI Y1 LD X0 OUT Y4 OUT T1 K25 LD X1 ANI Y2 SET S20 LD X3 LD T1 AND X5 ANI Y3 STL S20 SET S22 SET S24 OUT S0 ANI Y4 OUT Y1 STL S22 STL S24 RET AND X1 OUT Y2 OUT Y1 OUT Y3 LD X6 SET S0 LD X2 LD X4 LD X1 ZRST S20 S27 STL S0 SET S21 SET S23 ANI X5 END OUT Y0 STL S21 STL S23 OUT S20 解法 2，利用基本指令：（1）．先画出 PLC的 I/O 连接图（如下图所示）（2）状态转移图（流程图）如下图所示：《可编程控制器》练习题共 29 页 第 6 页（3）梯形图如下图所示：（4）指令如下：《可编程控制器》练习题共 29 页 第 7 页LDI Y1 AND X1 ANI X6 OUT Y0 ANI Y2 ORB OUT M3 LD M1 ANI Y3 OR M1 LD M3 OR M3 ANI Y4 ANI M2 AND X4 OUT Y1 AND X1 ANI X6 OR M4 LD M1 LD M5 OUT M1 ANI M5 OUT Y2 AND X5 LD M1 ANI X6 LD M5 AND X1 AND X2 OUT M4 OUT Y3 ORB OR...
