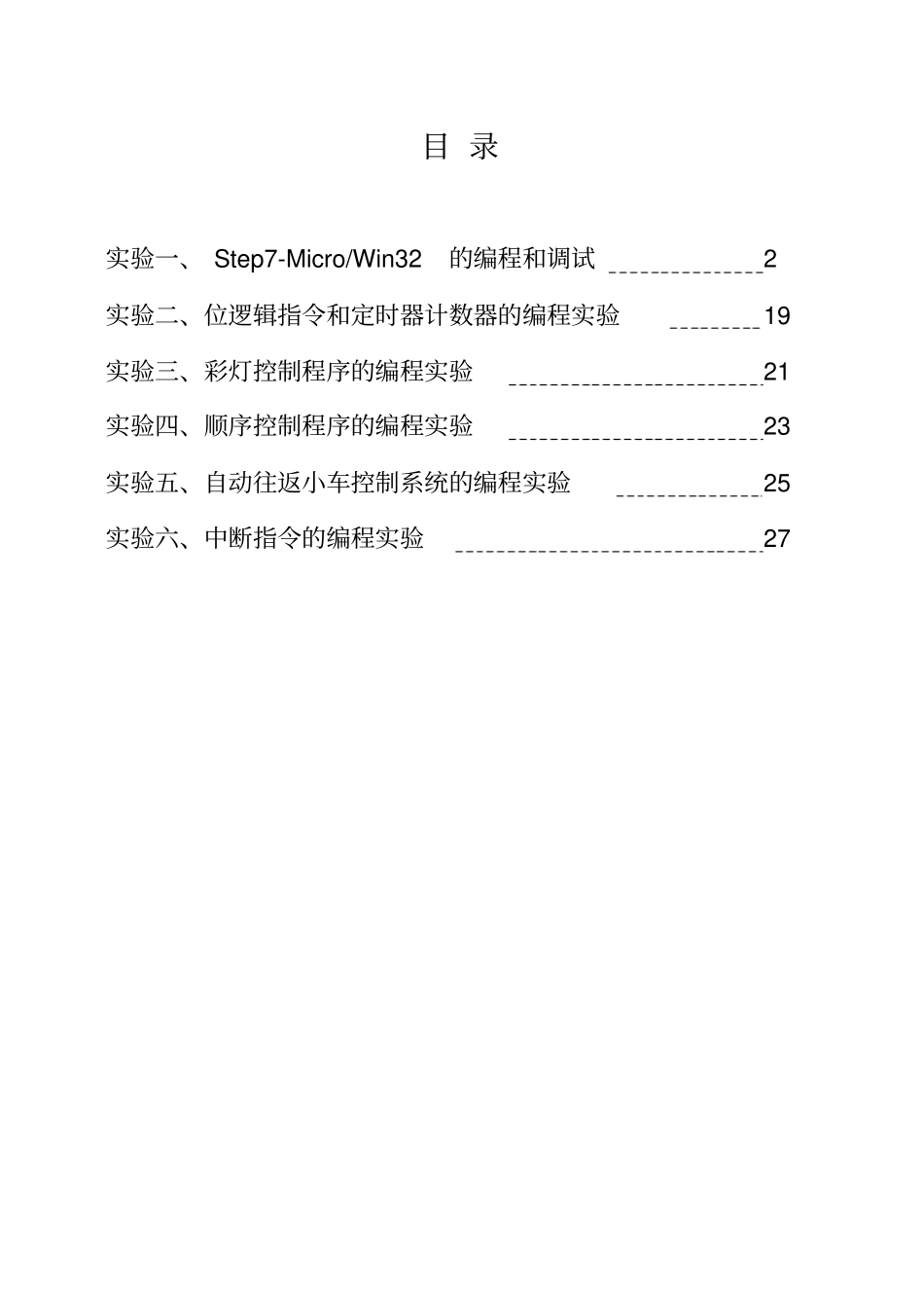

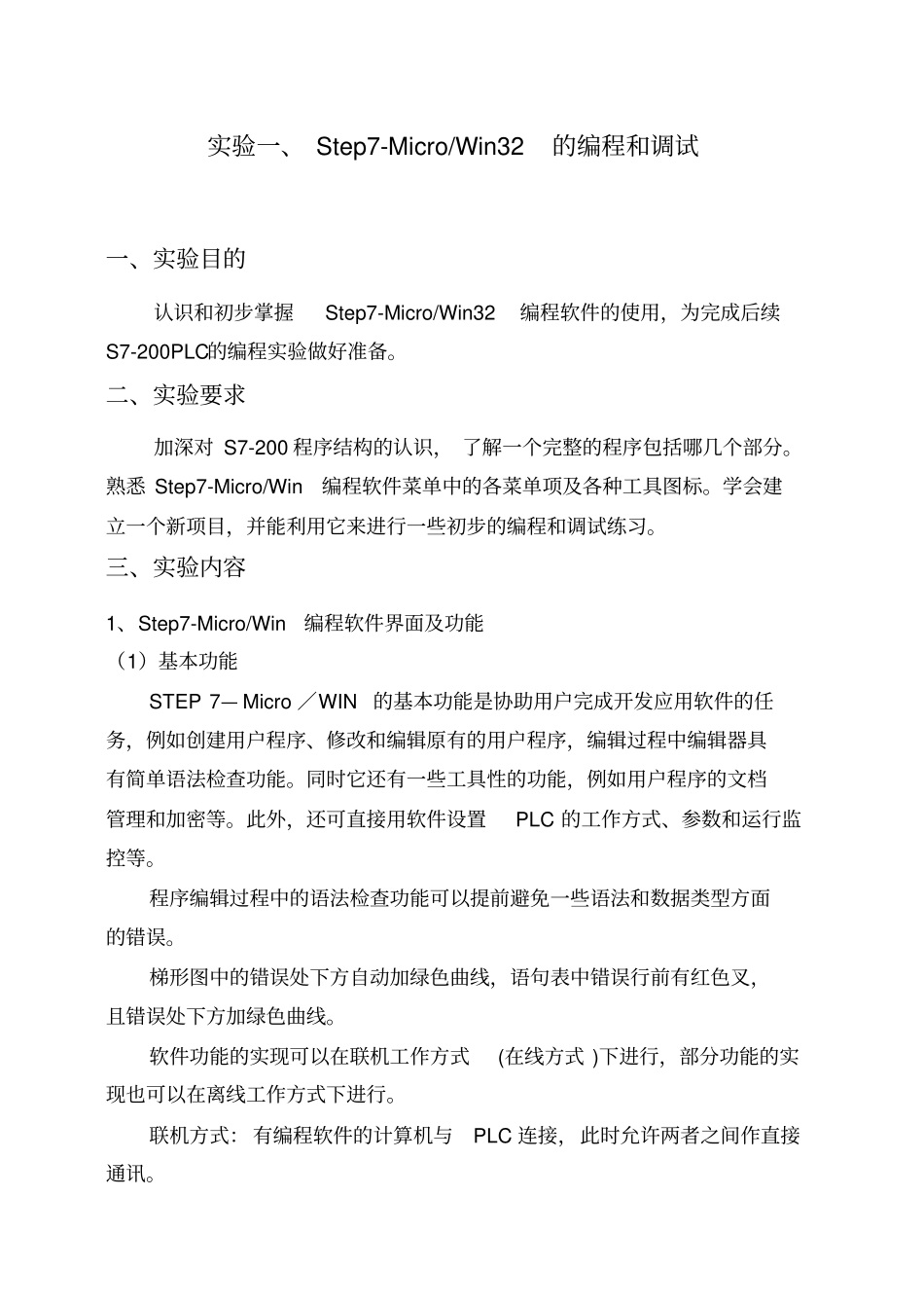

可编程逻辑控制器（ P L C ）实验指导书机械与控制工程学院自动化实验室编2014．04 目 录实验一、 Step7-Micro/Win32的编程和调试2 实验二、位逻辑指令和定时器计数器的编程实验19实验三、彩灯控制程序的编程实验21实验四、顺序控制程序的编程实验23实验五、自动往返小车控制系统的编程实验25实验六、中断指令的编程实验27实验一、 Step7-Micro/Win32的编程和调试一、实验目的认识和初步掌握Step7-Micro/Win32编程软件的使用，为完成后续S7-200PLC的编程实验做好准备。二、实验要求加深对 S7-200 程序结构的认识， 了解一个完整的程序包括哪几个部分。熟悉 Step7-Micro/Win编程软件菜单中的各菜单项及各种工具图标。学会建立一个新项目，并能利用它来进行一些初步的编程和调试练习。三、实验内容1、Step7-Micro/Win编程软件界面及功能（1）基本功能STEP 7— Micro ／WIN 的基本功能是协助用户完成开发应用软件的任务，例如创建用户程序、修改和编辑原有的用户程序，编辑过程中编辑器具有简单语法检查功能。同时它还有一些工具性的功能，例如用户程序的文档管理和加密等。此外，还可直接用软件设置PLC 的工作方式、参数和运行监控等。程序编辑过程中的语法检查功能可以提前避免一些语法和数据类型方面的错误。梯形图中的错误处下方自动加绿色曲线，语句表中错误行前有红色叉，且错误处下方加绿色曲线。软件功能的实现可以在联机工作方式(在线方式 )下进行，部分功能的实现也可以在离线工作方式下进行。联机方式： 有编程软件的计算机与PLC 连接，此时允许两者之间作直接通讯。离线方式： 有编程软件的计算机与PLC 断开连接， 此时能完成大部分基本功能。如编程、编译和调试程序系统组态等。。两者的主要区别是： 联机方式下可直接针对相连的PLC 进行操作， 如上载和下载用户程序和组态数据等。而离线方式下不直接与PLC 联系，所有程序和参数都暂时存放在磁盘上，等联机后再下载到PLC 中。（2）界面启动 Step7-Micro/Win编程软件，其主界面外观如图1— 1 所示。图 1— 1 编程软件界面界面一般可分以下几个区：菜单条(包含 8 个主菜单项 )、工具条 (快捷按钮)、导引条 (快捷操作窗口 )、指令树(快捷操作窗口 )、输出窗口和用户窗口(可同时或分别打开图中的5 个用户窗口 )。除菜单条外，用户可根据需要决定其他窗口的取舍和样式的设置。（3）各部分功能⑴菜单条允许使用鼠标单击或对应热键的操作，这是必...
