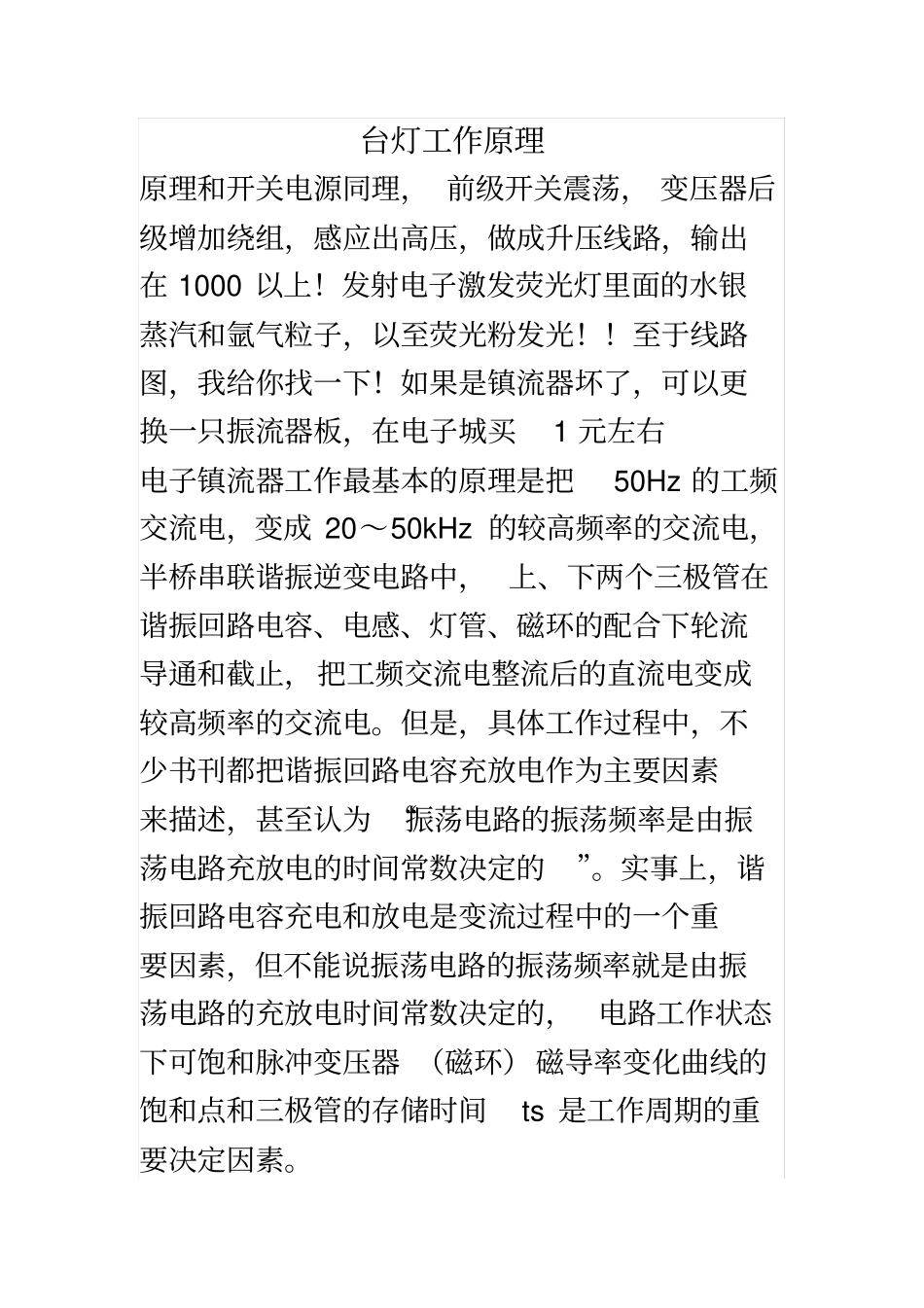

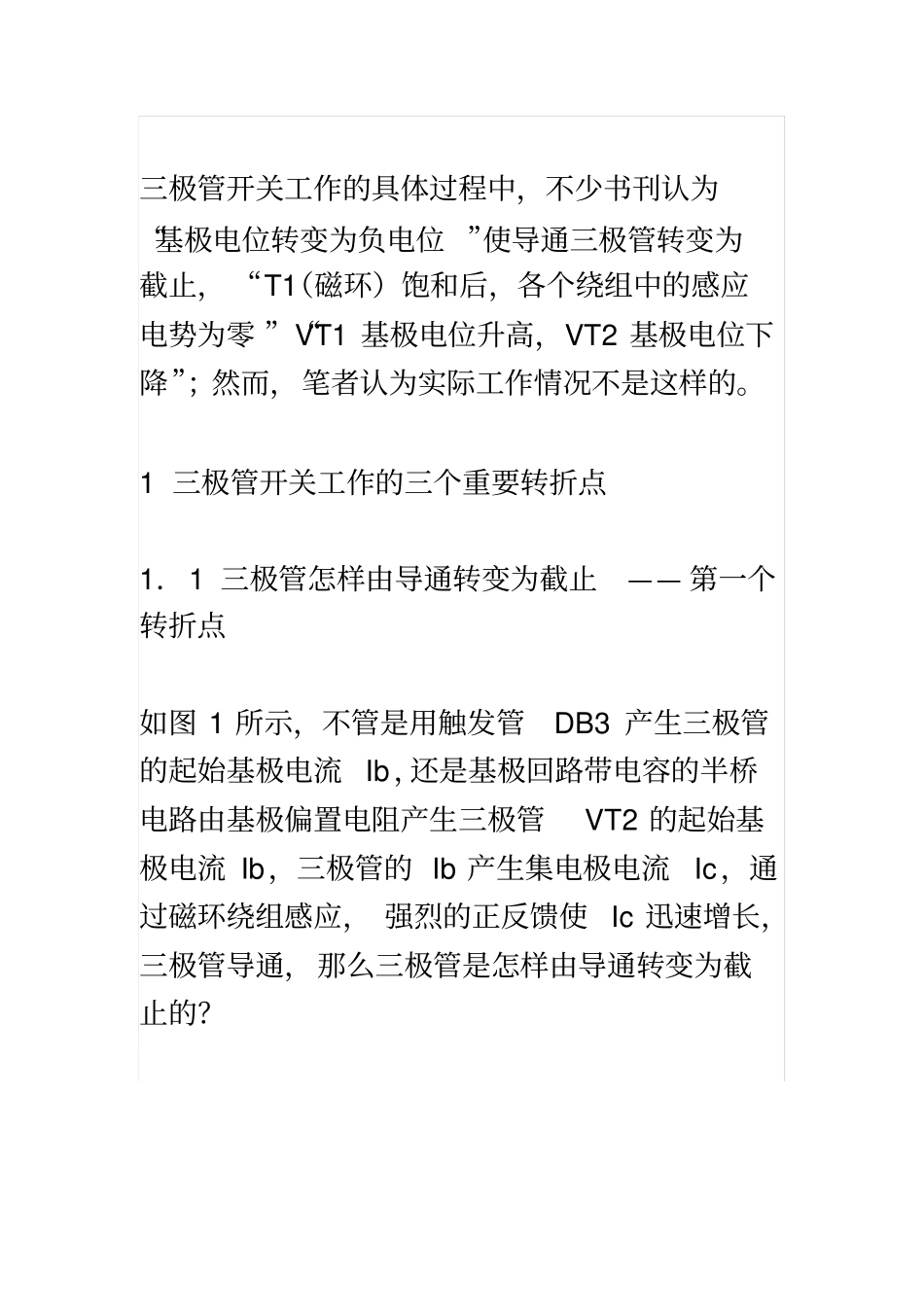

台灯工作原理台灯工作原理原理和开关电源同理， 前级开关震荡， 变压器后级增加绕组，感应出高压，做成升压线路，输出在 1000 以上！发射电子激发荧光灯里面的水银蒸汽和氩气粒子，以至荧光粉发光！！至于线路图，我给你找一下！如果是镇流器坏了，可以更换一只振流器板，在电子城买1 元左右电子镇流器工作最基本的原理是把50Hz 的工频交流电，变成 20～50kHz 的较高频率的交流电，半桥串联谐振逆变电路中， 上、下两个三极管在谐振回路电容、电感、灯管、磁环的配合下轮流导通和截止，把工频交流电整流后的直流电变成较高频率的交流电。但是，具体工作过程中，不少书刊都把谐振回路电容充放电作为主要因素来描述，甚至认为 “振荡电路的振荡频率是由振荡电路充放电的时间常数决定的”。实事上，谐振回路电容充电和放电是变流过程中的一个重要因素，但不能说振荡电路的振荡频率就是由振荡电路的充放电时间常数决定的，电路工作状态下可饱和脉冲变压器 （磁环）磁导率变化曲线的饱和点和三极管的存储时间ts 是工作周期的重要决定因素。三极管开关工作的具体过程中，不少书刊认为“基极电位转变为负电位 ”使导通三极管转变为截止， “T1（磁环）饱和后，各个绕组中的感应电势为零 ”“VT1 基极电位升高，VT2 基极电位下降”；然而，笔者认为实际工作情况不是这样的。1 三极管开关工作的三个重要转折点1．1 三极管怎样由导通转变为截止—— 第一个转折点如图 1 所示，不管是用触发管DB3 产生三极管的起始基极电流 Ib，还是基极回路带电容的半桥电路由基极偏置电阻产生三极管VT2 的起始基极电流 Ib，三极管的 Ib 产生集电极电流Ic，通过磁环绕组感应， 强烈的正反馈使 Ic 迅速增长，三极管导通，那么三极管是怎样由导通转变为截止的？实践证明， 三极管导通后其集电极电流Ic 增长，其导通转变为截止的过程有两个转折点，首先是可饱和脉冲变压器（磁环）磁导率μ 的饱和点。图 2 中，上面为磁环磁化曲线（B－H）及磁导率 μ－H 变化曲线， μ＝B／H，所以 μ 就是 B－H 曲线的斜率。开始时μ 随着外场 H 的增加而增加，当 H 增大到一定值时 μ 达到最大，其最大值为 μ－H 曲线的峰值， 即可饱和脉冲变压器磁导率的峰值。此后，外场H 增加，μ 减小。在电子镇流荧光灯电路中，磁环工作在可饱和状态，在每次磁化过程中，其μ 值必须过其峰值。在初期，可饱和脉冲变压器（磁环）磁导率随着Ic ...
