复合电压闭锁过流保护的原理

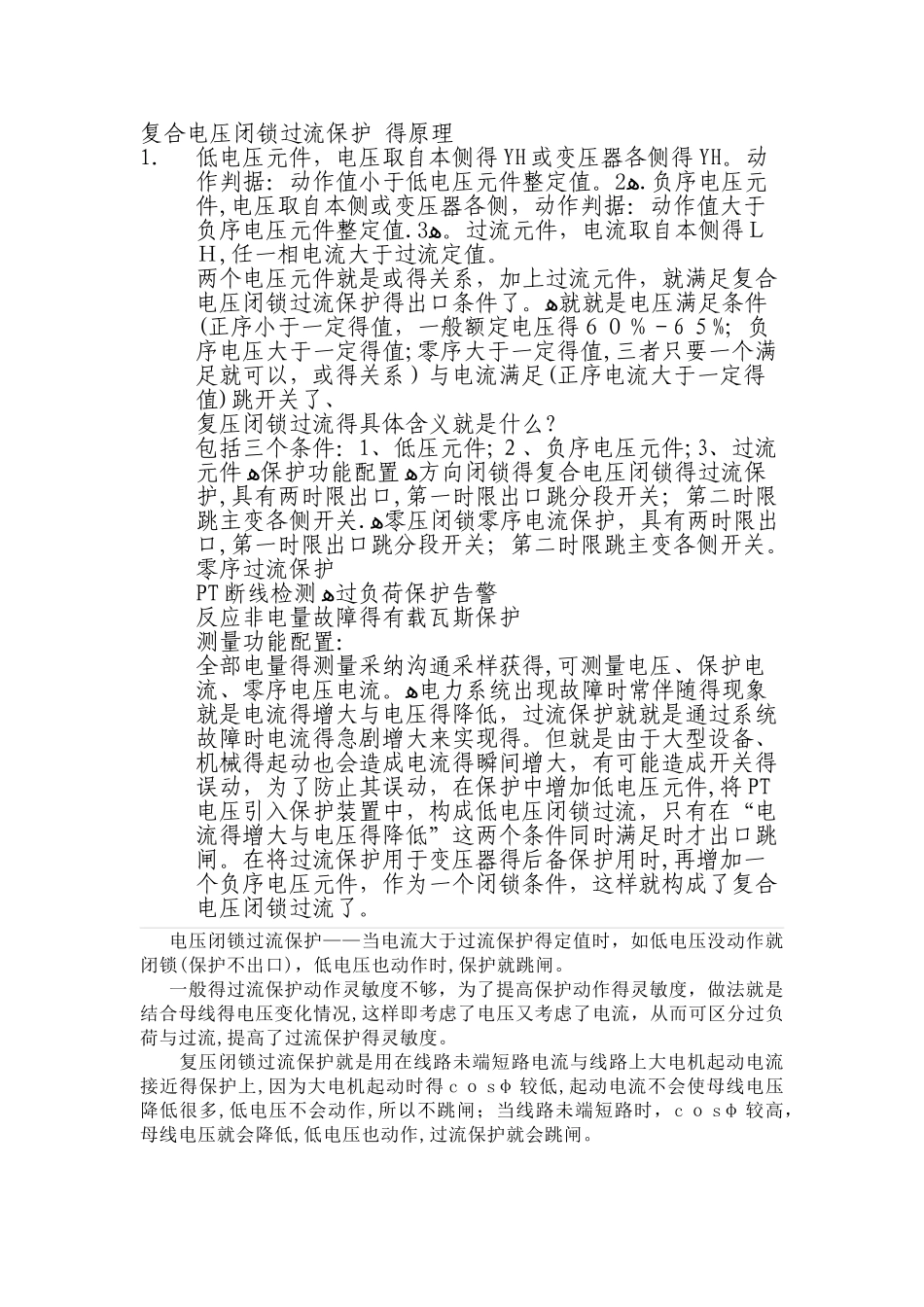

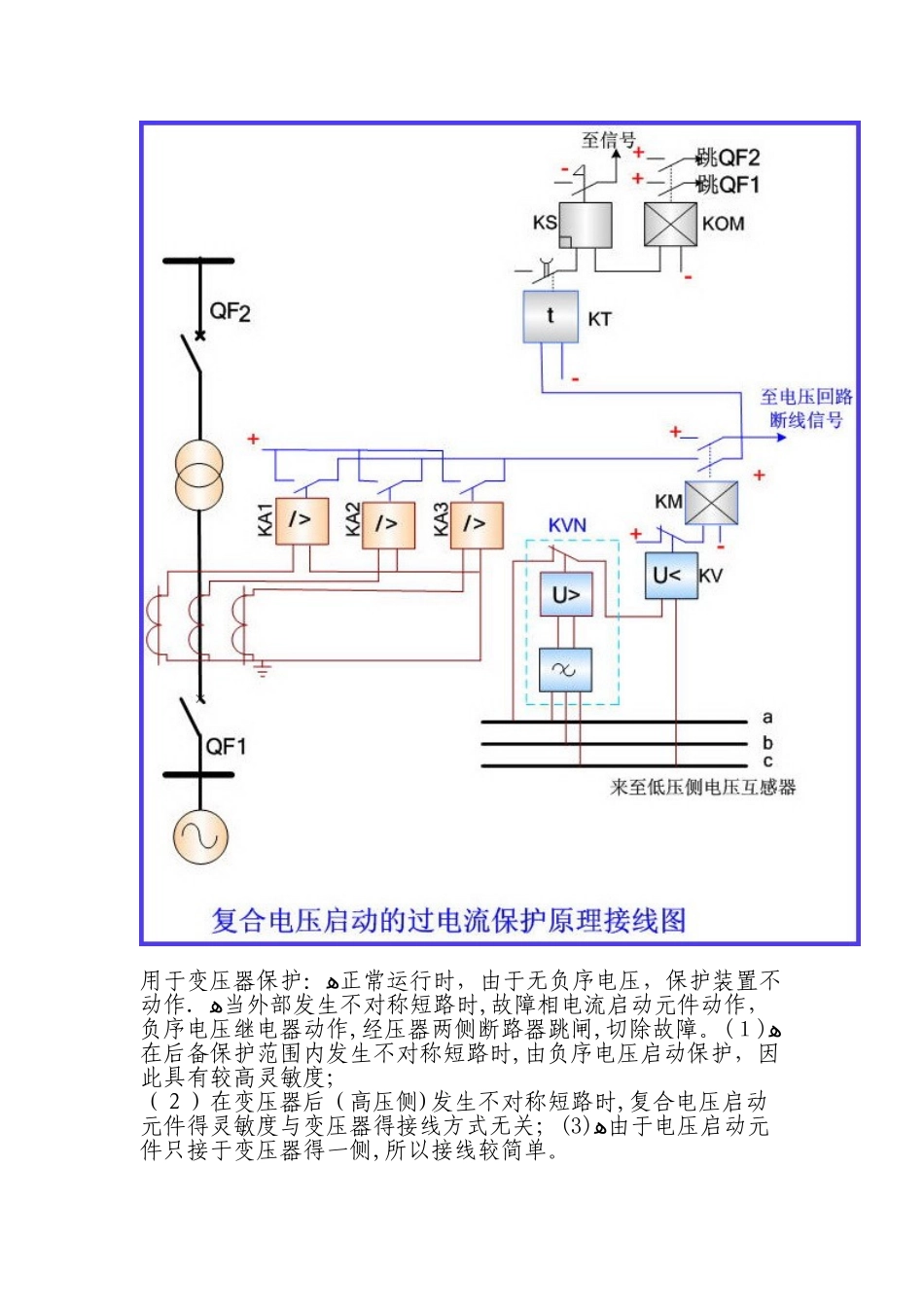

复合电压闭锁过流保护 得原理1．低电压元件，电压取自本侧得 YH 或变压器各侧得 YH。动作判据：动作值小于低电压元件整定值。ﻫ2.负序电压元件,电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值.ﻫ3。过流元件，电流取自本侧得ＬＨ,任一相电流大于过流定值。两个电压元件就是或得关系，加上过流元件，就满足复合电压闭锁过流保护得出口条件了。ﻫ就就是电压满足条件(正序小于一定得值，一般额定电压得６０％－6 ５%；负序电压大于一定得值;零序大于一定得值,三者只要一个满足就可以，或得关系）与电流满足(正序电流大于一定得值)跳开关了、复压闭锁过流得具体含义就是什么?包括三个条件：1、低压元件;２、负序电压元件;3、过流元件ﻫ保护功能配置ﻫ方向闭锁得复合电压闭锁得过流保护,具有两时限出口,第一时限出口跳分段开关；第二时限跳主变各侧开关.ﻫ零压闭锁零序电流保护，具有两时限出口,第一时限出口跳分段开关；第二时限跳主变各侧开关。零序过流保护PT 断线检测ﻫ过负荷保护告警反应非电量故障得有载瓦斯保护测量功能配置：全部电量得测量采纳沟通采样获得,可测量电压、保护电流、零序电压电流。ﻫ电力系统出现故障时常伴随得现象就是电流得增大与电压得降低，过流保护就就是通过系统故障时电流得急剧增大来实现得。但就是由于大型设备、机械得起动也会造成电流得瞬间增大，有可能造成开关得误动，为了防止其误动，在保护中增加低电压元件,将 PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流得增大与电压得降低”这两个条件同时满足时才出口跳闸。在将过流保护用于变压器得后备保护用时,再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。 电压闭锁过流保护——当电流大于过流保护得定值时，如低电压没动作就闭锁(保护不出口)，低电压也动作时,保护就跳闸。 一般得过流保护动作灵敏度不够，为了提高保护动作得灵敏度，做法就是结合母线得电压变化情况,这样即考虑了电压又考虑了电流，从而可区分过负荷与过流,提高了过流保护得灵敏度。 复压闭锁过流保护就是用在线路未端短路电流与线路上大电机起动电流接近得保护上,因为大电机起动时得 c ｏ sφ 较低,起动电流不会使母线电压降低很多,低电压不会动作,所以不跳闸；当线路未端短路时，c ｏ sφ 较高，母线电压就会降低,低电压也动作,过流保护就会跳闸。用于变压器保护：ﻫ正常运行时，由于无负序电压，保护装置不动作...
