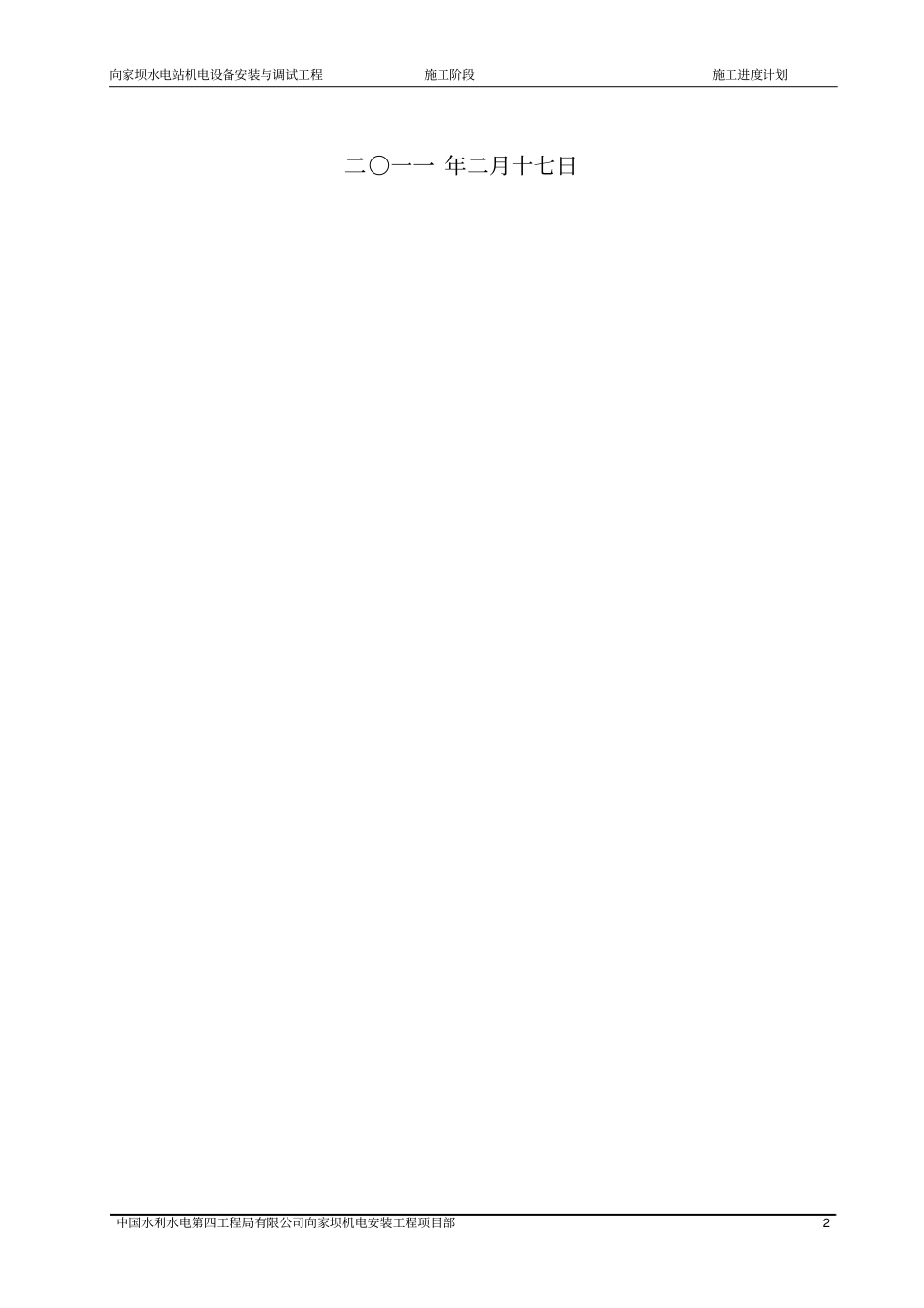

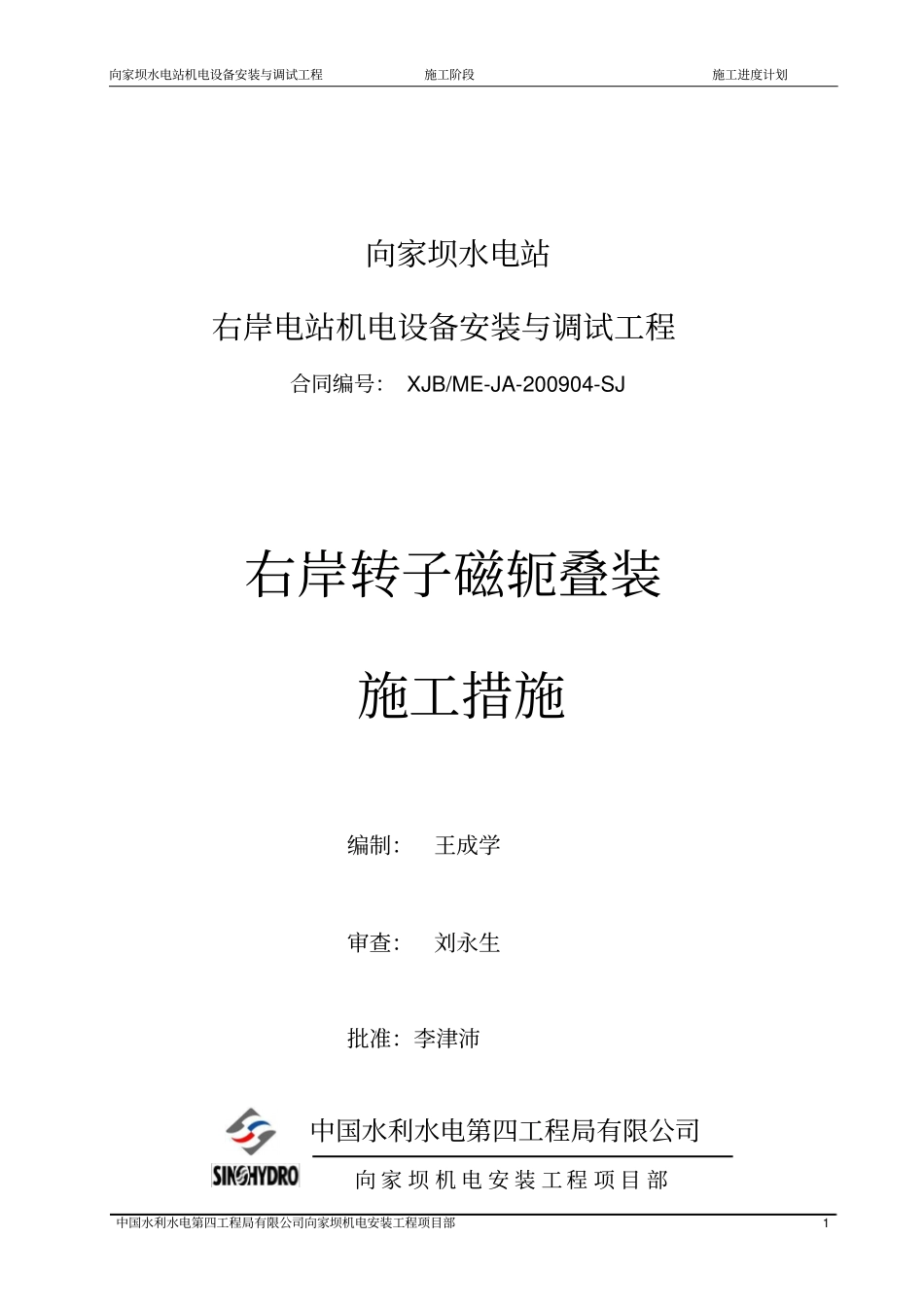

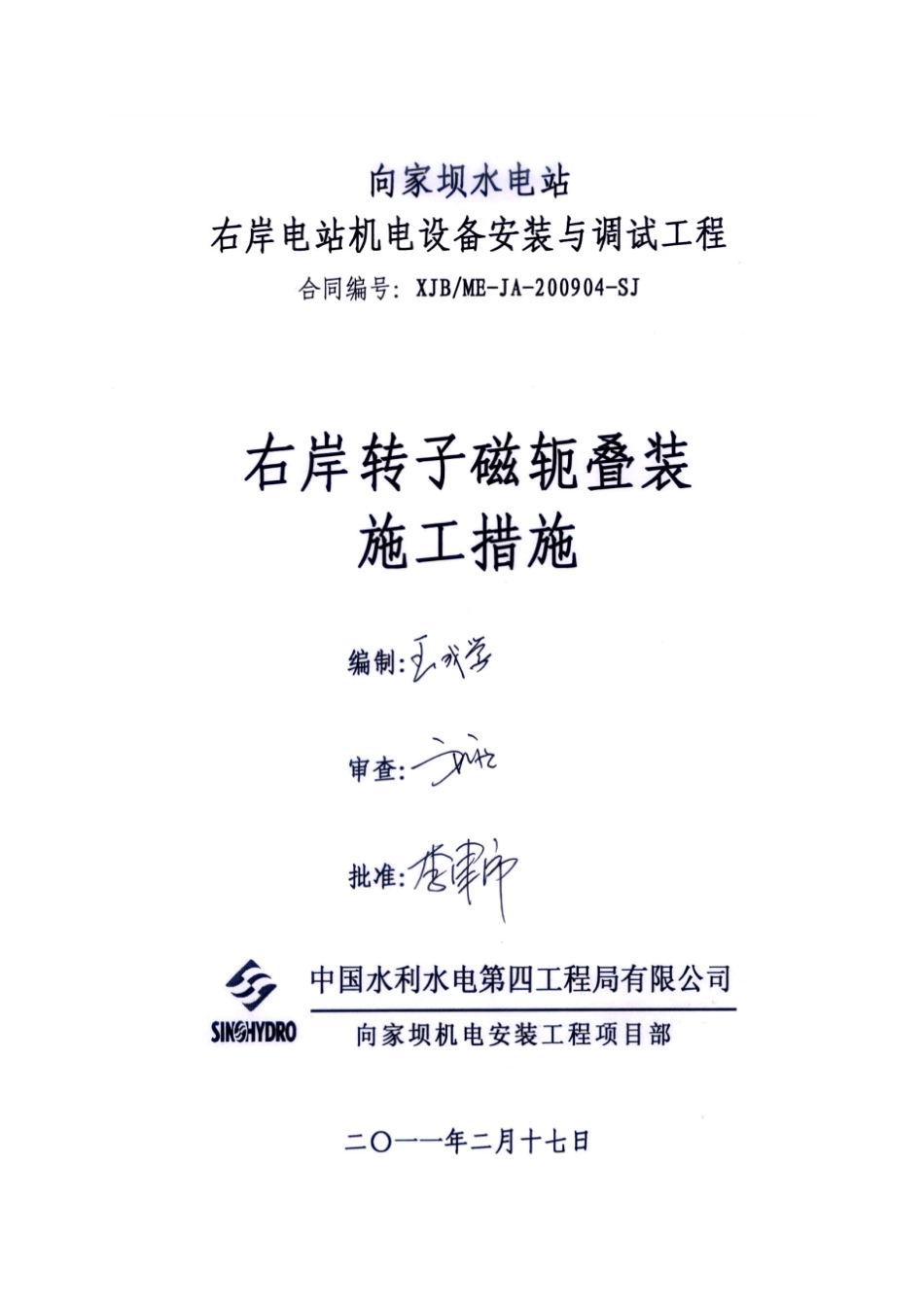

向家坝水电站机电设备安装与调试工程施工阶段施工进度计划中国水利水电第四工程局有限公司向家坝机电安装工程项目部1 向家坝水电站右岸电站机电设备安装与调试工程合同编号： XJB/ME-JA-200904-SJ右岸转子磁轭叠装施工措施编制：王成学审查：刘永生批准：李津沛中国水利水电第四工程局有限公司向 家 坝 机 电 安 装 工 程 项 目 部向家坝水电站机电设备安装与调试工程施工阶段施工进度计划中国水利水电第四工程局有限公司向家坝机电安装工程项目部2 二〇一一 年二月十七日向家坝水电站机电设备安装与调试工程施工阶段施工措施中国水利水电第四工程局有限公司向家坝机电安装工程项目部3 1. 概述1.1. 简介ALSTOM 发电机转子无主键和副键， 键槽板直接起了键的作用。 键槽板共 28 根。键槽板尺寸根据支架焊接、测量后的实际尺寸进行加工，磁轭堆积时临时固定，进行磁轭叠装。磁轭和键之间无间隙，叠装后热套，热套过盈量为3.4mm ，通过在键槽板与磁轭间加垫来达到，热套采用20台热风机加热，用防火保温被保温，最大功率780kW ，最高热风温度＜250℃。磁轭径向收缩力通过垫片、键槽板传递到转子支架上。制动闸板共 28 块，安装在转子支架下环板的下部，外侧紧靠磁轭键，水平度靠垫片调整。转子磁轭铁片厚 4mm ，一个圆周 28 张，单张约 33.888kg ；每小段交替错位叠装；无通风槽片，用调整片补偿磁轭径向、周向波浪度；叠片使用长 250mm ，500mm 的工具销定位；叠片过程中分4 次预压紧， 1 次最终压紧。中间压紧用风扳机进行，最终压紧用风扳机和液压拉伸器进行。磁轭上下压板各 28 块，下压板挂在磁轭键的挂钩上，压板之间不焊接。1.2. 主要技术参数转子组装主要技术参数见表1 表 1—转子组装主要技术参数序号名称项目主要技术参数1 键槽板半径R8541 ±0.1mm 弦长L1912.06 ± 0.2mm 垂直度0.5mm 2 转子磁轭高度3580 ±2mm 磁轭内径（热套前）R8506 ±1mm 磁轭内径（热套后）R 约为 8507.6mm 磁轭外径（热套前）R9164.6 ±1mm 磁轭外径（热套后）R 约为 9165.6mm 磁轭圆度1.05 mm 磁轭冲片（厚4mm ）25060 张补偿片 1（厚 0.5mm ）300 张补偿片 2（厚 0.5mm ）1500 张补偿片 3（厚 0.5mm ）1500 张向家坝水电站机电设备安装与调试工程施工阶段施工措施中国水利水电第四工程局有限公司向家坝机电安装工程项目部4 序号名称项目主要技术参数补偿片 4（厚 0.5mm ）15...
