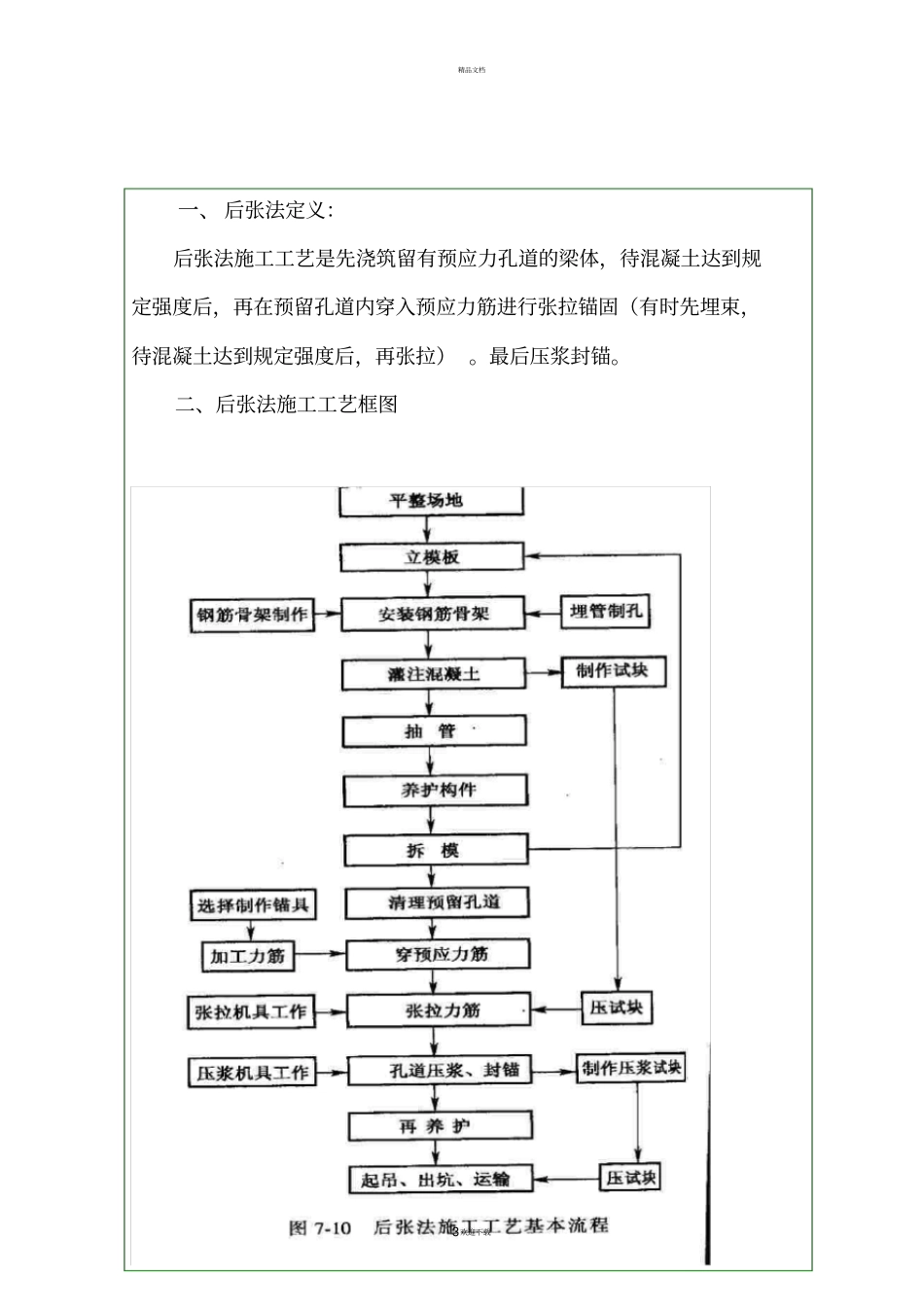

精品文档。1欢迎下载教案专业： 10 级道桥课程：桥梁工程施工教师：邓小军学期： 2011-2012-1 精品文档。2欢迎下载教案首页授课日期： 2011 年 11 月 15 日授课班级： 10 级道桥课题课题 18 后张法施工工艺（一）目的及要求通过本次课的学习，掌握后张法施工工艺重点难点重点：后张法施工原理及工艺难点：同上课型及学时课型：单一型学时： 2 学时教学方法讲授法（利用多媒体课件）教学后记利用大量施工图片并配合施工视频讲解，授课效果良好精品文档。3欢迎下载一、 后张法定义：后张法施工工艺是先浇筑留有预应力孔道的梁体，待混凝土达到规定强度后，再在预留孔道内穿入预应力筋进行张拉锚固（有时先埋束，待混凝土达到规定强度后，再张拉） 。最后压浆封锚。二、后张法施工工艺框图精品文档。4欢迎下载三、预应力钢筋加工1、预应力粗钢筋的加工2、高强钢筋3、高强钢丝和钢绞线的成束四、预留孔道无论采用何种制孔器，所有管道均应设压浆孔，还应在最高点设排气孔及需要时在最低点设排水孔。1、埋置式制孔器埋置式制孔器在梁体制成后留在梁内，形成孔道壁，对预应力筋的摩阻力小，但加工成本高，不能重复使用，金属材料耗用量大。1）铁皮管2）铝合金波纹管2、抽拔式制孔器在梁体混凝土浇筑前，安放在力筋的设计位置上，等终凝后将其拔出，梁体内即具有孔道。制孔器能够周转使用，省料而经济，在过去应精品文档。5欢迎下载用较广，目前已较少采用。五、穿束预应力筋可在浇筑混凝土之前或之后穿入管道，穿束前应检查锚垫板和孔道，锚垫板应位置准确，孔道内应畅通，无水和其他杂物。采用的方法有：1）人工穿束2）机械穿束六、力筋的张拉1、张拉前的准备工作对力筋施加预应力之前，必须对千斤顶和油压表进行校验，计算与张拉吨位相应的油压表读数和钢丝伸长量，确定张拉顺序和清孔、穿束等工作，应对构件进行检验， 外观和尺寸应符合质量标准要求。张拉时，构件的混凝土强度应符合设计要求，设计未规定时，不应低于设计强度等级值的 75%。2、张拉程序精品文档。6欢迎下载
