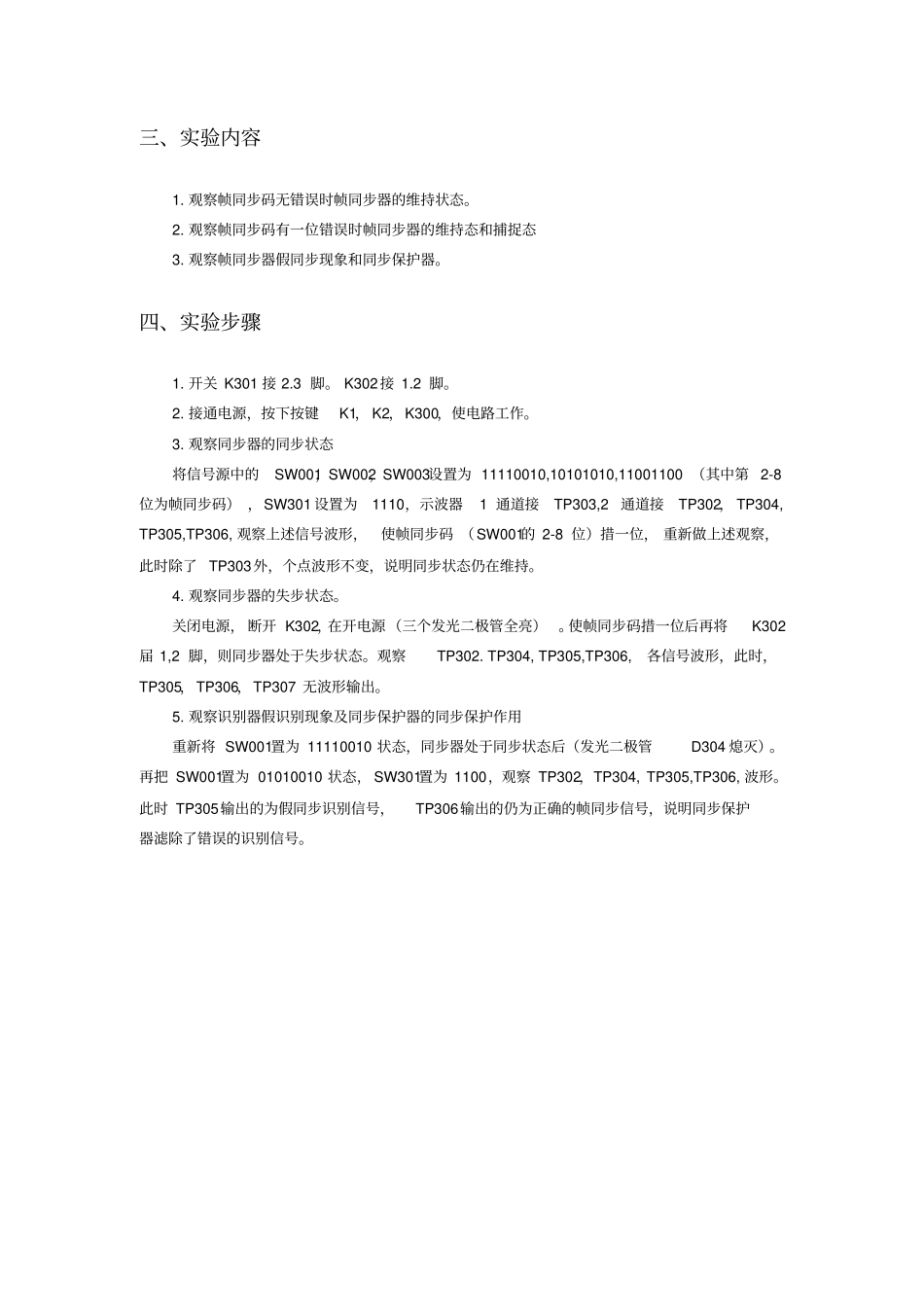

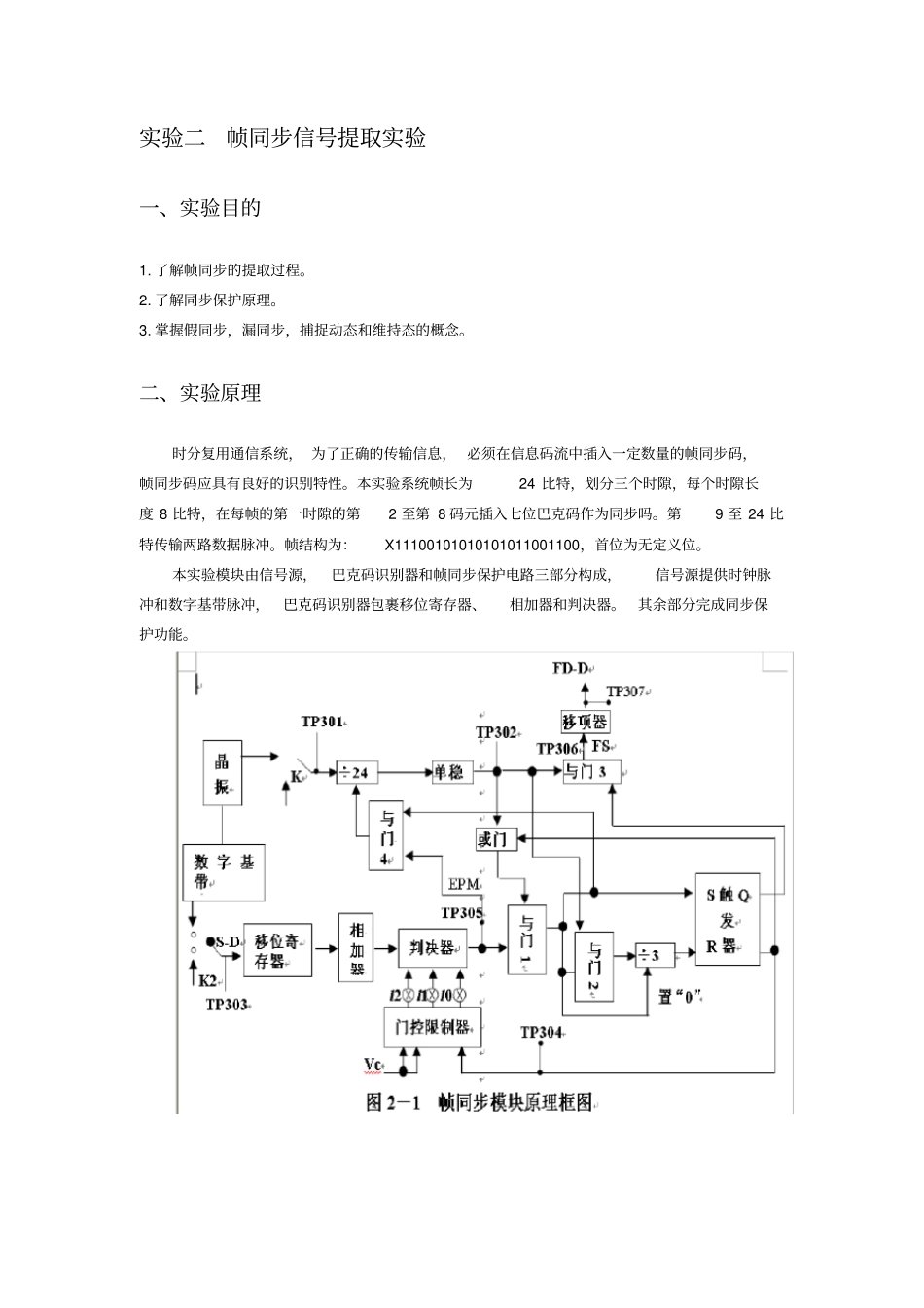

Har bin I nstituteof Technol ogy通信原理实验报告课程名称：通信原理院系： 电子与信息工程学院班级：姓名：学号：指导教师：倪洁实验时间： 2015年 12 月哈尔滨工业大学实验二帧同步信号提取实验一、实验目的1. 了解帧同步的提取过程。2. 了解同步保护原理。3. 掌握假同步，漏同步，捕捉动态和维持态的概念。二、实验原理时分复用通信系统， 为了正确的传输信息， 必须在信息码流中插入一定数量的帧同步码，帧同步码应具有良好的识别特性。本实验系统帧长为24 比特，划分三个时隙，每个时隙长度 8 比特，在每帧的第一时隙的第2 至第 8 码元插入七位巴克码作为同步吗。第9 至 24 比特传输两路数据脉冲。帧结构为：X11100101010101011001100，首位为无定义位。本实验模块由信号源，巴克码识别器和帧同步保护电路三部分构成，信号源提供时钟脉冲和数字基带脉冲，巴克码识别器包裹移位寄存器、相加器和判决器。其余部分完成同步保护功能。三、实验内容1. 观察帧同步码无错误时帧同步器的维持状态。2. 观察帧同步码有一位错误时帧同步器的维持态和捕捉态3. 观察帧同步器假同步现象和同步保护器。四、实验步骤1. 开关 K301 接 2.3 脚。 K302接 1.2 脚。2. 接通电源，按下按键K1， K2，K300，使电路工作。3. 观察同步器的同步状态将信号源中的SW001，SW002，SW003设置为 11110010,10101010,11001100 （其中第 2-8位为帧同步码） ，SW301 设置为1110，示波器1 通道接TP303,2通道接TP302， TP304, TP305,TP306, 观察上述信号波形，使帧同步码 （SW001的 2-8 位）措一位， 重新做上述观察，此时除了 TP303外，个点波形不变，说明同步状态仍在维持。4. 观察同步器的失步状态。关闭电源， 断开 K302，在开电源（三个发光二极管全亮） 。使帧同步码措一位后再将K302届 1,2 脚，则同步器处于失步状态。观察TP302. TP304, TP305,TP306,各信号波形，此时，TP305，TP306，TP307 无波形输出。5. 观察识别器假识别现象及同步保护器的同步保护作用重新将 SW001置为 11110010 状态，同步器处于同步状态后（发光二极管D304 熄灭）。再把 SW001置为 01010010 状态， SW301置为 1100，观察 TP302，TP304, TP305,TP306, 波形。此时 TP305输出的为假同步识别信号，TP306输出的仍为正确的帧同步信号，说明同步保护器滤除了错误的识别信号。五、测试点参考波形TP302 TP303 TP305 TP306 TP307...
