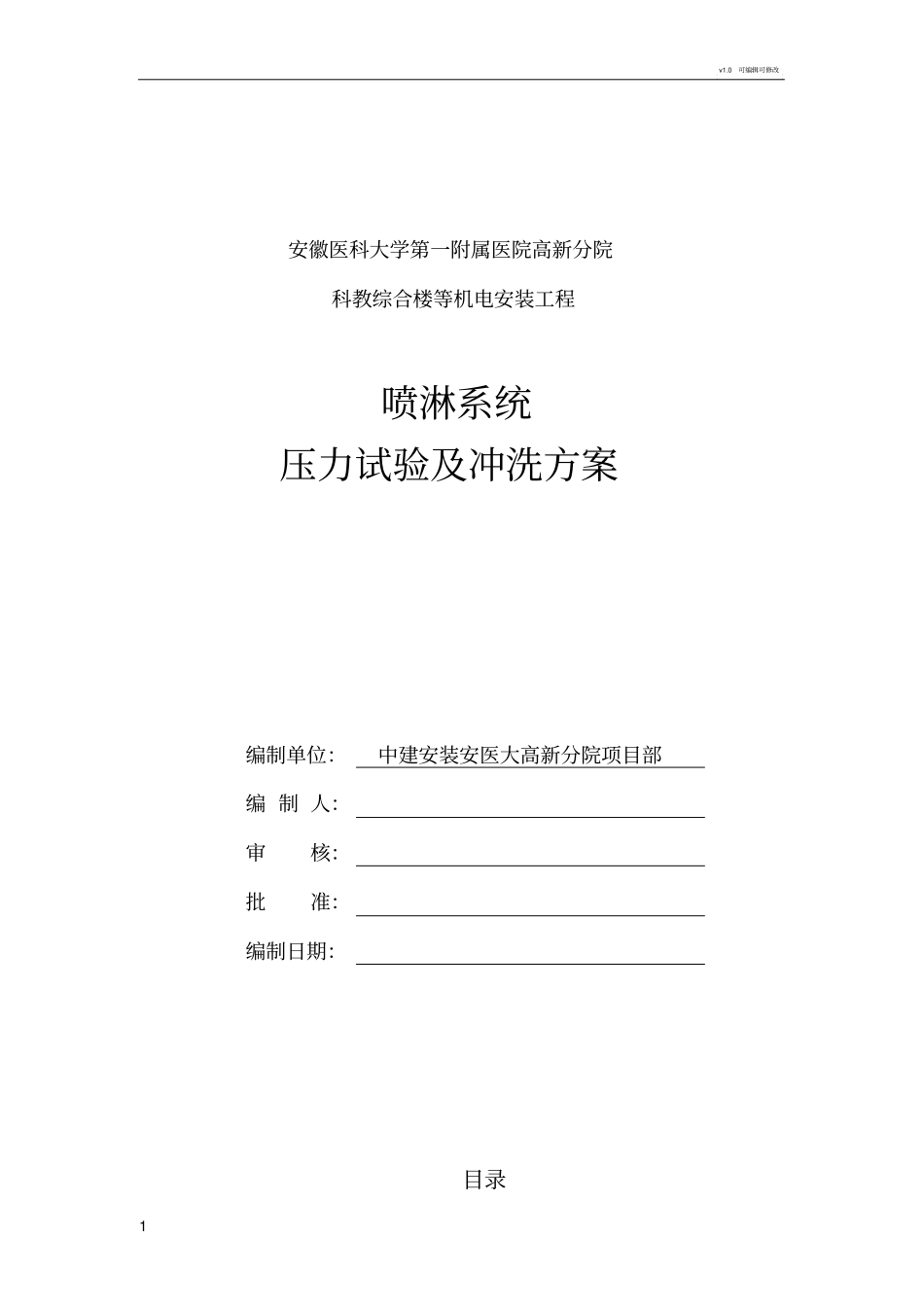

v1.0 可编辑可修改1 安徽医科大学第一附属医院高新分院科教综合楼等机电安装工程喷淋系统压力试验及冲洗方案编制单位：中建安装安医大高新分院项目部编 制 人：审核：批准：编制日期：目录v1.0 可编辑可修改2 一、工程概况 ...................................................... 1二、编制依据..................................................... 1 三、试验应具备的条件.............................................. 1四、压力试验步骤.................................................. 1五、管网水冲洗.................................................... 3六、人员安排 ...................................................... 4七、安全保护措施.................................................. 4v1.0 可编辑可修改3 一、工程概况本工程地处安徽省合肥市，北临百草街，东临文曲路，南临皖水路，西临创新大道。其中本次设计总建筑面积约 m2 ，含动力中心及科教综合楼两个子项。其中动力中心建筑面积 m2 ，含一栋二层动力中心， 建筑高度米， 建筑分类 : 一类；耐火等级：一级。本工程自动喷水灭火系统为湿式自动喷水灭火系统。自动喷水灭火系统给水系统竖向分为 2 个区，-2 ～ 5 层为 Ⅰ 区，由自动喷淋水泵供水； 6 ～ 24 层为 Ⅱ 区，由自动喷淋水泵供水； 每个报警阀控制的最不利点喷头处设末端试水装置，其他防火分区、楼层的最不利点喷头处设末端试水阀。本子项位于Ⅰ区。系统由喷头、管道、报警阀组、水流指示器和供水设施等组成。消防控制室应能显示水流指示器、压力开关、信号阀、水泵、消防水池及消防水箱以及电源和备用电力等是否处于正常状态的反馈信号。喷头动作后由压力开关直接连锁自动启动水泵； 水流指示器动作报警与烟、 温感等独立的两路系统同时报警，共同确认后手动启动水泵； 消控中心手动与泵房内就地紧急手动启动水泵。水泵互为备用，事故自动切换并声光报警。二、编制依据本施工方案的编制依据主要有：设计院提供的给排水消防施工蓝图《自动喷水灭火系统施工及验收规范》GB50261－2005三、试验应具备的条件a、试压范围内管道及管道组成件已按图纸施工完毕，符合设计及规范要求；b、试压临时管道已安装完毕, 且和试压泵相连通；c、支、吊架已紧固完毕，且各吊架受力均匀；d、试压用的压力表 2 只，精度级, 量程为。四、压力试验步骤1、 管道试压...
