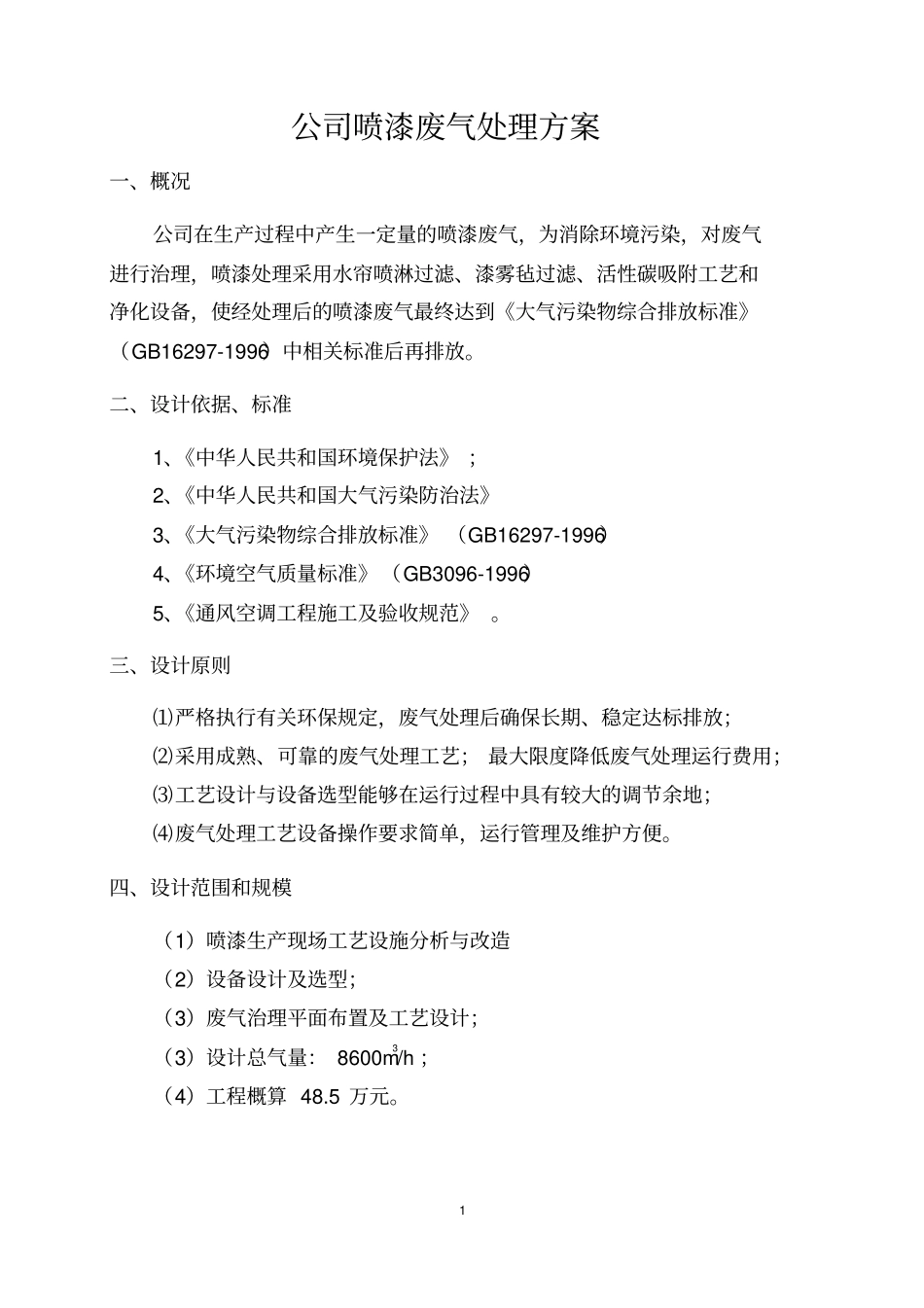

1 公司喷漆废气处理方案一、概况公司在生产过程中产生一定量的喷漆废气，为消除环境污染，对废气进行治理，喷漆处理采用水帘喷淋过滤、漆雾毡过滤、活性碳吸附工艺和净化设备，使经处理后的喷漆废气最终达到《大气污染物综合排放标准》（GB16297-1996）中相关标准后再排放。二、设计依据、标准1、《中华人民共和国环境保护法》 ；2、《中华人民共和国大气污染防治法》3、《大气污染物综合排放标准》 （GB16297-1996）4、《环境空气质量标准》（GB3096-1996）5、《通风空调工程施工及验收规范》 。三、设计原则⑴严格执行有关环保规定，废气处理后确保长期、稳定达标排放；⑵采用成熟、可靠的废气处理工艺； 最大限度降低废气处理运行费用；⑶工艺设计与设备选型能够在运行过程中具有较大的调节余地；⑷废气处理工艺设备操作要求简单，运行管理及维护方便。四、设计范围和规模（1）喷漆生产现场工艺设施分析与改造（2）设备设计及选型；（3）废气治理平面布置及工艺设计；（3）设计总气量： 8600m3/h ；（4）工程概算 48.5 万元。WORD 格式 -可编辑专业知识 --整理分享五、设计标准1. 设计污染物浓度设计有机污染物浓度见表1：表 1 设计处理污染物浓度项目苯（mg/m3）甲苯（ mg/m3）二甲苯（ mg/m3）浓度60 110 180 2．排放标准执行《大气污染物综合排放标准》（GB16297-1996）第二时段一级标准；执行《工业企业设计卫生标准》（TJ39-76），具体执行排放标准见表2；表 2 设计处理排气污染指标执行标准项目苯（mg/m3）甲苯（ mg/m3）二甲苯（ mg/m3）浓度≤12 ≤40 ≤70 六、工艺设施分析工艺流程简介：在喷漆房产生的废气，由风机吸力形成负压进入水帘喷淋系统，在喷淋室中废气以缓慢速度通过。喷淋室内水经过水幕形成层水膜，废气中的细微颗粒（油漆颗粒、甲苯颗粒、二甲苯颗粒）被水捕获，形成较重的大颗粒沉降，固气得到分离，气体得到净化，收集的有机废气由四个风机吸力抽风汇入风道主管，经干式漆雾毡室过滤后再进入活性炭吸附塔，活性炭吸附塔内装有高效吸附性能的活性炭填料。通过活性炭填料充分吸收废气中的有害物质。处理达标后的气体最后由离心风机送出排放口。具体工艺流程图如下：见图1 七、工艺原理本工艺适用于中等浓度污染物的废气治理，在喷漆房产生的废气，由风机吸力形成负压进入水帘喷淋系统，在喷淋室中废气以缓慢速度通过。喷淋室内水经过水幕形成层水膜，废气中的细微颗粒（油漆颗粒、甲苯颗WOR...
