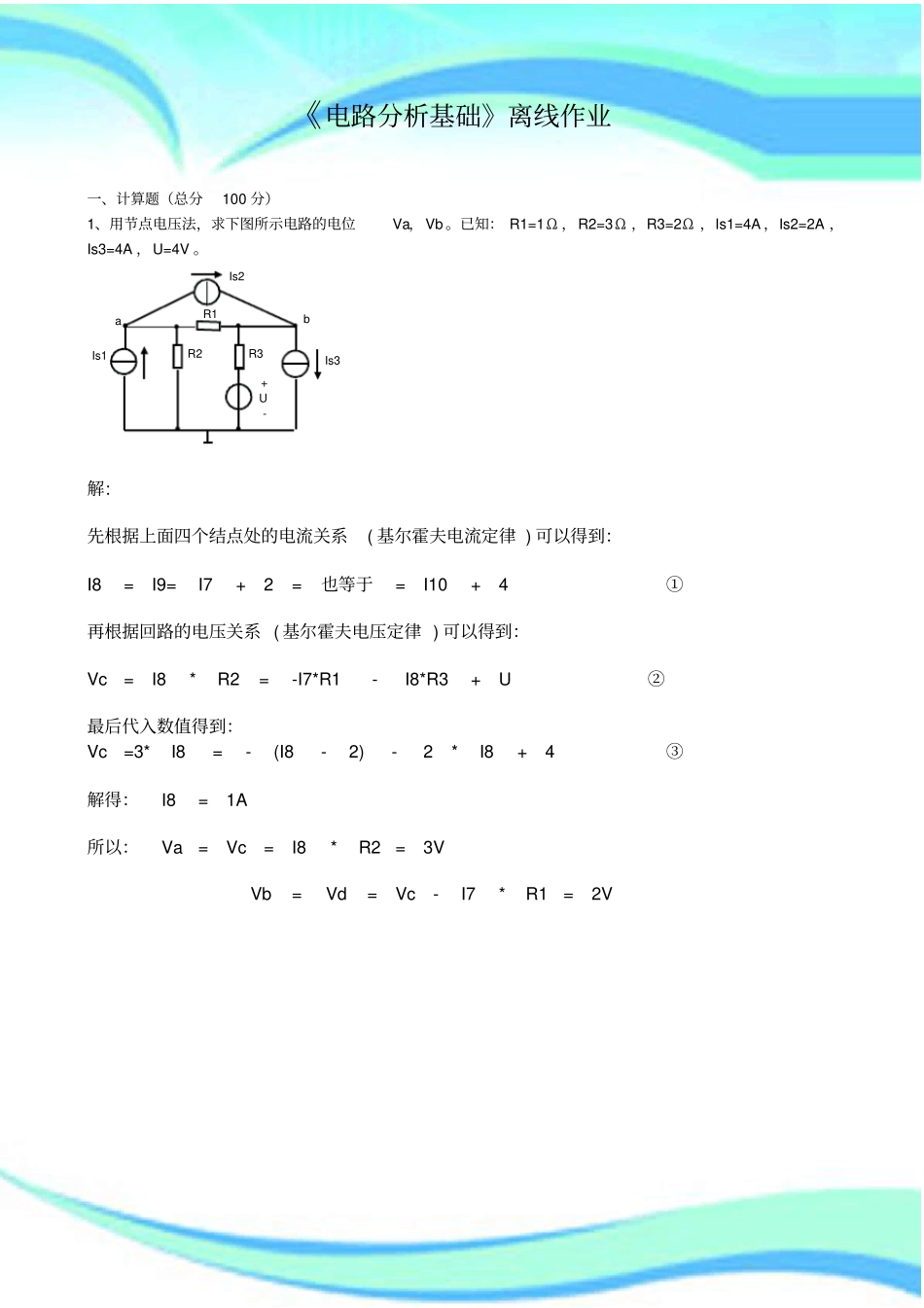

四川农业大学电路分析基础离线作业及参考答案2 ————————————————————————————————作者：————————————————————————————————日期：《电路分析基础》离线作业一、计算题（总分100 分）1、用节点电压法，求下图所示电路的电位Va，Vb 。已知： R1=1Ω ，R2=3Ω ，R3=2Ω ，Is1=4A ，Is2=2A ，Is3=4A ，U=4V 。Is1Is2+-UR1R2R3abIs3解: 先根据上面四个结点处的电流关系( 基尔霍夫电流定律 ) 可以得到：I8 = I9= I7 + 2 = 也等于= I10 + 4 ①再根据回路的电压关系 ( 基尔霍夫电压定律 ) 可以得到：Vc = I8 * R2 = -I7*R1 - I8*R3 + U ②最后代入数值得到：Vc =3* I8 = - (I8 - 2) - 2 * I8 + 4 ③解得：I8 = 1A 所以：Va = Vc = I8 * R2 = 3V Vb = Vd = Vc - I7 * R1 = 2V 4: 2、电路如图所示，us（ t）=240COS3000t V ，R1=1.5K Ω ,R2=1K Ω ,L=31H,C=61uF,求 ic（t）+-us(t)R1R2LCi(t)ic(t)解: 3、 下图所示某电路中的一个回路，通过A，B，C，D 四个节点与电路的其他部分相连接，求电阻R 的大小解: 用回路电流法2*1+10+ （-4）*R+（-3）*1-6- （-2）*5=0 得 R=3.25 4、 用电源的等效变换法,把下图转换为一个电压源和电阻相串联的单回路,并求 I 的值。解:6V 转电流源6/2=3A 与 6A 并： 3+6=9A 2//2=1 Ω再 转电压源9*1=9V 2A 转电压源2*2=4V 5I=(9-4)/(1+2+7)=0.5A 四川大学简介四川大学是教育部直属全国重点大学，由原四川大学、原成都科技大学、原华西医科大学三所全国重点大学于1994年 4 月和 2000年 9 月两次 “强强合并 ”组建而成。 是国家布局在中国西部的高水平研究型综合大学。经教育部批准，四川大学被列入国家2000年正式启动的 “现代远程教育 ”首批试点院校，四川大学网络教育学院依托四川大学深厚的文化底蕴，集中组织校内各学科丰富的教学资源和强大的师资力量，对其进行整合，以适应远程教学的需要。以科学、严谨的态度采用现代远程教学手段和教学模式，经过十二年的建设，形成了较为完整的教学体系和教学保障体系。第一章：入学与注册1 ）按四川大学现代远程教育招生规定录取的新生，必须持《四川大学录取通知书》及有效身份证件，在规定的日期内到所属学习中心办理入学手续。因故不能按期报到的，必须事先附有关证明，以书面形式向所...
