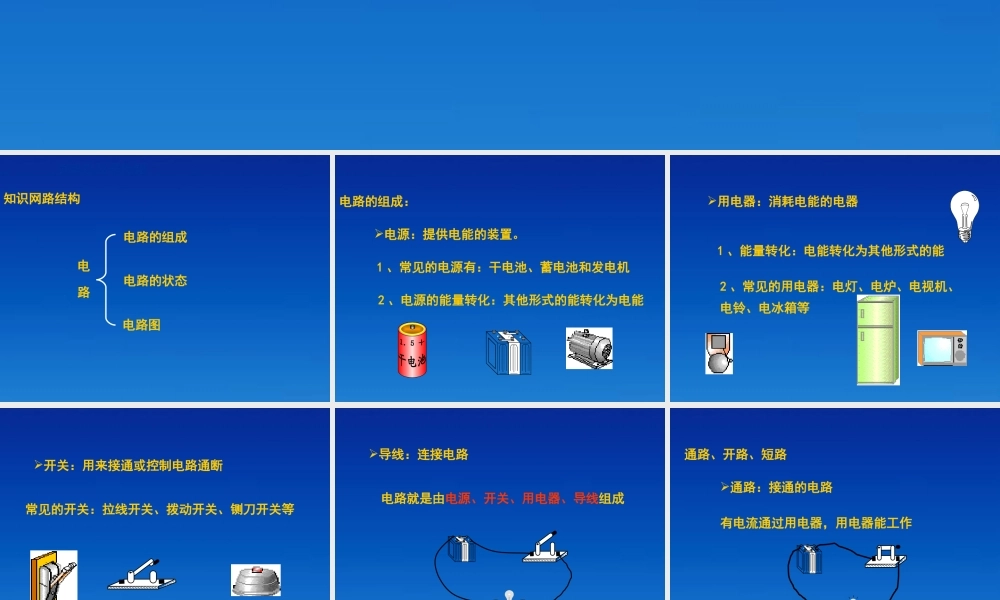

认 识 电 路页码以及子标题电路的组成电路的状态电路图电 路知识网路结构电路的组成：电源：提供电能的装置

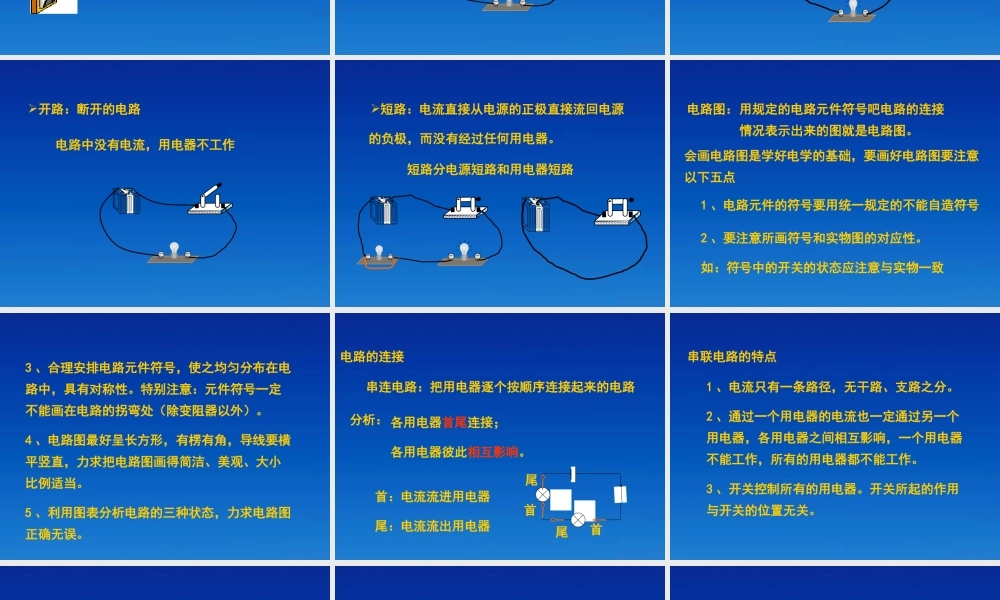

1 、常见的电源有：干电池、蓄电池和发电机2 、电源的能量转化：其他形式的能转化为电能用电器：消耗电能的电器1 、能量转化：电能转化为其他形式的能2 、常见的用电器：电灯、电炉、电视机、电铃、电冰箱等开关：用来接通或控制电路通断常见的开关：拉线开关、拨动开关、铡刀开关等导线：连接电路电路就是由电源、开关、用电器、导线组成通路、开路、短路通路：接通的电路有电流通过用电器，用电器能工作开路：断开的电路电路中没有电流，用电器不工作短路：电流直接从电源的正极直接流回电源的负极，而没有经过任何用电器
短路分电源短路和用电器短路电路图：用规定的电路元件符号吧电路的连接情况表示出来的图就是电路图
会画电路图是学好电学的基础，要画好电路图要注意以下五点1 、电路元件的符号要用统一规定的不能自造符号2 、要注意所画符号和实物图的对应性
如：符号中的开关的状态应注意与实物一致3 、合理安排电路元件符号，使之均匀分布在电路中，具有对称性
特别注意：元件符号一定不能画在电路的拐弯处（除变阻器以外）
4 、电路图最好呈长方形，有楞有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适当
5 、利用图表分析电路的三种状态，力求电路图正确无误
电路的连接串连电路：把用电器逐个按顺序连接起来的电路分析： 各用电器首尾连接；各用电器彼此相互影响
L1L2首尾尾首首：电流流进用电器尾：电流流出用电器串联电路的特点1 、电流只有一条路径，无干路、支路之分
2 、通过一个用电器的电流也一定通过另一个用电器，各用电器之间相互影响，一个用电器不能工作，所有的用电器都不能工作
3 、开关控制所有的用电器
开关所起的作用与开关的位置无关

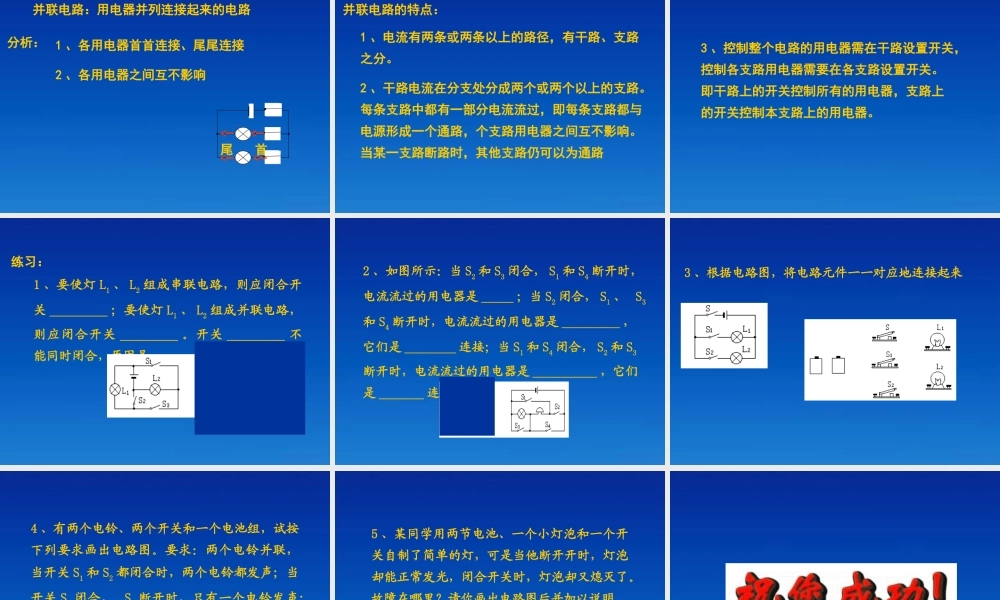

并联电路：用电器并列连接起来的电路分析： 1 、各用电器首首
