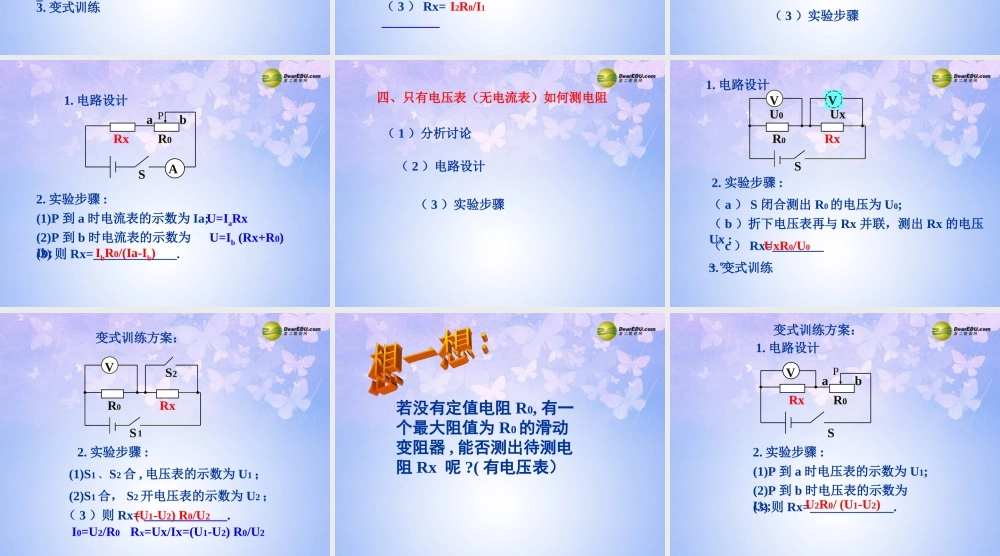

测电阻回顾一、伏安法测电阻RxIxUx（ 1 ）测出通过 Rx 的电流为 Ix ；实验步骤 :（ 2 ）测出 Rx 两端的电压为 Ux ；（ 3 ）则 Rx=______ 。Ux/IxAIAIRx R’（ 1 ）用电流表测出通过 Rx 的电流为 I ；UU实验步骤 :二、替代法测电阻（ 2 ）接上电阻箱 R’ 调节阻值使电流表的示数乃为 I ；三、只有电流表（无电压表）如何测电阻（ 1 ）分析讨论（ 2 ）电路设计（ 3 ）实验步骤AR0RxI0Ix A1. 电路设计2. 实验步骤 :（ a ） S 闭合测出 R0 的电流为 I0;（ b ）折下电流表再与 Rx 串联，测出 Rx 的电流为Ix ;（ c ） Rx=_________ 。3. 变式训练I0R0/Ix变式训练方案：R0RxAS1S2(1)S1 合， S2 开电流表的示数为 I1 ；（ U=I1Rx ）（ 2 ） S2 合， S1 开电流表的示数为 I2 ；（ U=I2R0 ）（ 3 ） Rx= _________I2R0/I1实验步骤 :若没有定值电阻 R0, 有一个最大阻值为 R0 的滑动变阻器 , 能否测出待测电阻 Rx 呢 ? （有电流表）（ 1 ）分析讨论（ 2 ）电路设计（ 3 ）实验步骤1. 电路设计ARx R0 Sab2. 实验步骤 :(1)P 到 a 时电流表的示数为 Ia; (2)P 到 b 时电流表的示数为Ib;U=IaRxU=Ib (Rx+R0)(3) 则 Rx=_____________.IbR0/(Ia-Ib)P四、只有电压表（无电流表）如何测电阻（ 1 ）分析讨论（ 2 ）电路设计（ 3 ）实验步骤R0RxVVU0UxS1. 电路设计2. 实验步骤 :（ a ） S 闭合测出 R0 的电压为 U0;（ b ）折下电压表再与 Rx 并联，测出 Rx 的电压Ux ;（ c ） Rx=_________ 。3. 变式训练UxR0/U0变式训练方案：R0RxVS2. 实验步骤 :1S2(1)S1 、 S2 合 , 电压表的示数为 U1 ；(2)S1 合， S2 开电压表的示数为 U2 ；（ 3 ）则 Rx= _____________.I0=U2/R0Rx=Ux/Ix=(U1-U2) R0/U2(U1-U2) R0/U2若没有定值电阻 R0, 有一个最大阻值为 R0 的滑动变阻器 , 能否测出待测电阻 Rx 呢 ?( 有电压表）1. 电路设计Rx R0 Sab2. 实验步骤 :(1)P 到 a 时电压表的示数为 U1; (2)P 到 b 时电压表的示数为U2;(3) 则 Rx=_____________.PVU2R0/ (U1-U2)变式训练方案：
