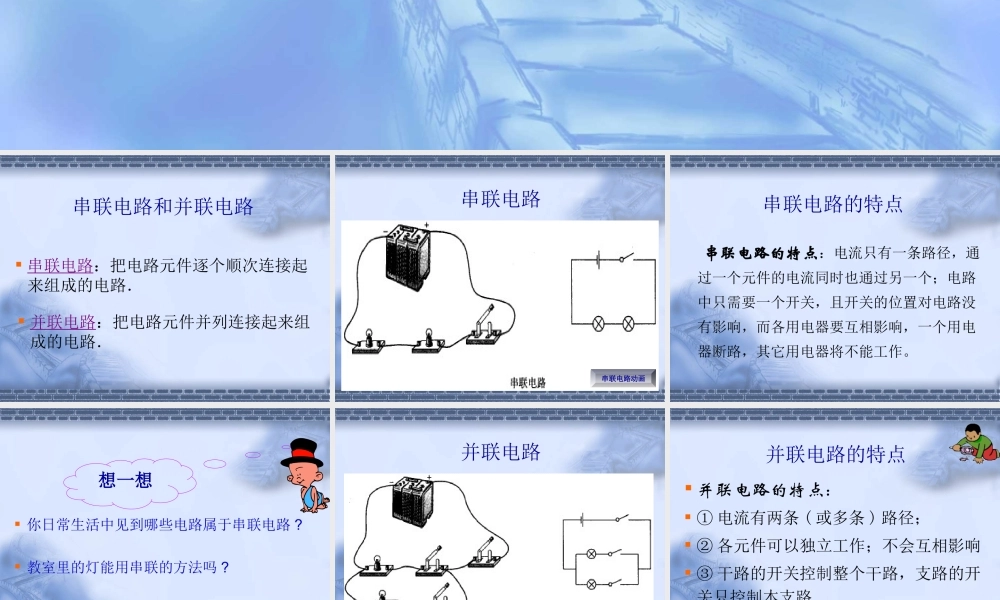

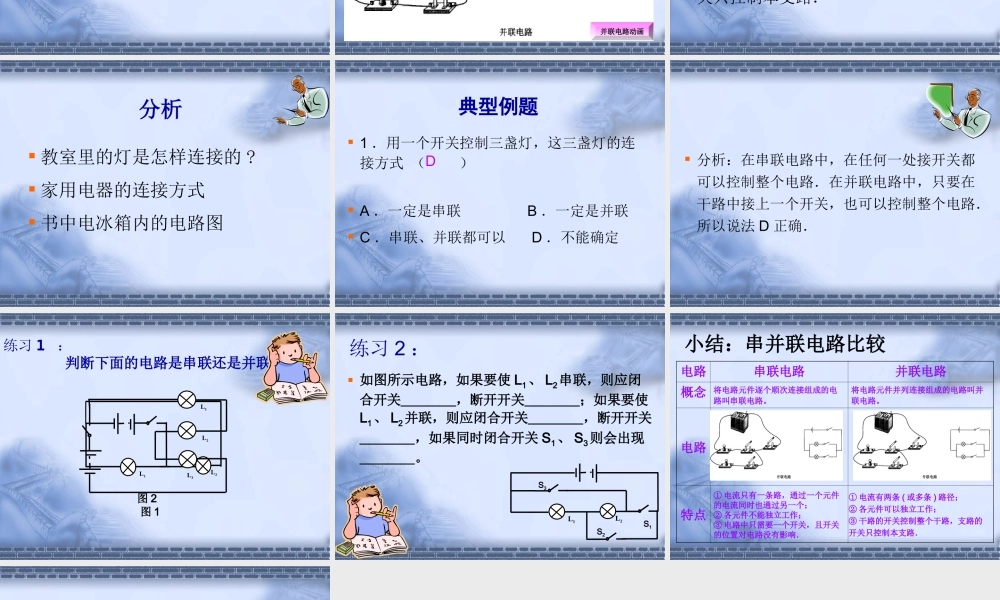

第五章 电流和电路二、串联和并联 串联电路和并联电路 串联电路：把电路元件逐个顺次连接起来组成的电路． 并联电路：把电路元件并列连接起来组成的电路． 串联电路串联电路动画 串联电路的特点 串联电路的特点：电流只有一条路径，通过一个元件的电流同时也通过另一个；电路中只需要一个开关，且开关的位置对电路没有影响，而各用电器要互相影响，一个用电器断路，其它用电器将不能工作。 你日常生活中见到哪些电路属于串联电路 ? 教室里的灯能用串联的方法吗 ? 想一想 并联电路并联电路动画 并联电路的特点 并联电路的特点： ① 电流有两条 ( 或多条 ) 路径； ② 各元件可以独立工作；不会互相影响 ③ 干路的开关控制整个干路，支路的开关只控制本支路． 分析 教室里的灯是怎样连接的 ? 家用电器的连接方式 书中电冰箱内的电路图 典型例题 1 ．用一个开关控制三盏灯，这三盏灯的连接方式 （ ） A ．一定是串联 B ．一定是并联 C ．串联、并联都可以 D ．不能确定D 分析：在串联电路中，在任何一处接开关都可以控制整个电路．在并联电路中，只要在干路中接上一个开关，也可以控制整个电路．所以说法 D 正确． 练习 1 ： 判断下面的电路是串联还是并联图 2L1L2L1L2L3图 1 练习 2 ： 如图所示电路，如果要使 L1、 L2串联，则应闭合开关＿＿＿＿，断开开关＿＿＿＿；如果要使L1、 L2并联，则应闭合开关＿＿＿＿，断开开关＿＿＿＿，如果同时闭合开关 S1、 S3则会出现＿＿＿＿。S1L1L2S3S2 小结：串并联电路比较电路串联电路并联电路概念电路特点① 电流只有一条路，通过一个元件的电流同时也通过另一个；② 各元件不能独立工作；③ 电路中只需要一个开关，且开关的位置对电路没有影响．① 电流有两条 ( 或多条 ) 路径；② 各元件可以独立工作；③ 干路的开关控制整个干路，支路的开关只控制本支路．将电路元件逐个顺次连接组成的电路叫串联电路。将电路元件并列连接组成的电路叫并联电路。 会理县鹿厂中学理化教研组制作：王福洋 2006.3
