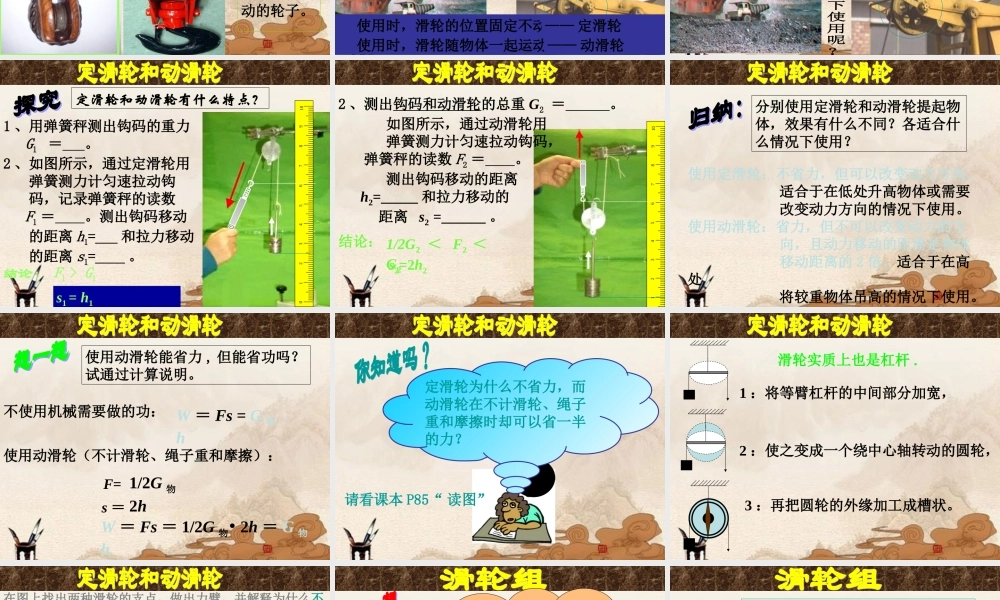

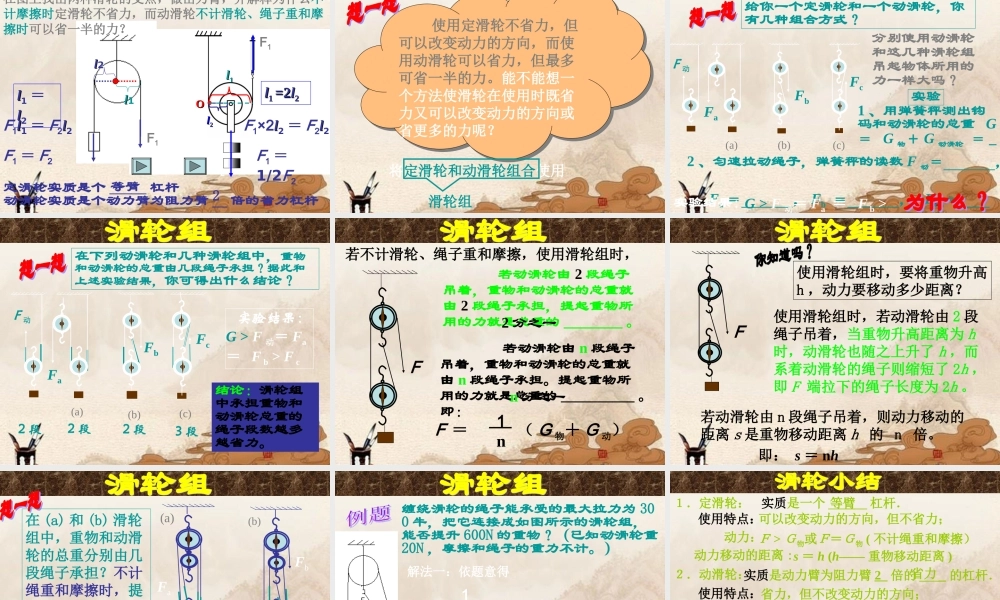

第五节 认识简单机械你认为下列图中的杠杆，分别属于哪类杠杆？判断的依据是什么？省力杠杆费力杠杆省力杠杆省力杠杆费力你认为下列图中两种剪纸方法中哪种费力？判断的依据是什么？请画出作用点在 B 点的动力 F 最小时的方向和动力臂BAOF1l1 周一学校举行升国旗仪式时，旗手往下拉绳，国旗就往上升。为什么旗手在地面就可把国旗升到旗杆顶端呢？旗杆顶端装了一种简单机械—— 滑轮是一种周边有槽，可以绕中心轴转动的轮子。这些滑轮使用时有什么不同？可把它们分为几类？请给每类起一个合适的名称。动滑轮定滑轮定滑轮定滑轮 使用时，滑轮随物体一起运动 使用时，滑轮的位置固定不动—— 动滑轮—— 定滑轮动滑轮定滑轮定滑轮定滑轮1 、用弹簧秤测出钩码的重力 G1 ＝ 。2 、如图所示，通过定滑轮用 弹簧测力计匀速拉动钩 码，记录弹簧秤的读数 F1 ＝ 。测出钩码移动 的距离 h1=___ 和拉力移动 的距离 s1=____ 。定滑轮和动滑轮有什么特点？F1 > G1结论：s1 = h10123456789102 、测出钩码和动滑轮的总重 G2 ＝ 。 如图所示，通过动滑轮用 弹簧测力计匀速拉动钩码， 弹簧秤的读数 F2 ＝ 。 测出钩码移动的距离 h2=_____ 和拉力移动的 距离 s2 =______ 。1/2G2 ＜ F2 ＜ G2 结论：s2=2h212345678910分别使用定滑轮和动滑轮提起物体，效果有什么不同？各适合什么情况下使用？使用定滑轮：不省力，但可以改变动力方向。 适合于在低处升高物体或需要 改变动力方向的情况下使用。使用动滑轮：省力，但不可以改变动力的方 向，且动力移动的距离是物体 移动距离的 2 倍。适合于在高处 将较重物体吊高的情况下使用。 使用动滑轮能省力 , 但能省功吗？试通过计算说明。使用动滑轮（不计滑轮、绳子重和摩擦）：W ＝ Fs = G 物hW ＝ Fs ＝ 1/2G 物• 2h ＝ G 物h1/2G 物不使用机械需要做的功：F=s ＝ 2h定滑轮为什么不省力，而动滑轮在不计滑轮、绳子重和摩擦时却可以省一半的力？请看课本 P85“ 读图”1 ：将等臂杠杆的中间部分加宽，2 ：使之变成一个绕中心轴转动的圆轮，3 ：再把圆轮的外缘加工成槽状。滑轮实质上也是杠杆 .在图上找出两种滑轮的支点，做出力臂，并解释为什么不计摩擦时定滑轮不省力，而动滑轮不计滑轮、绳子重和摩擦时可以省一半的力？F1F2ll2ll1定滑轮实质是个 _____ 杠杆动滑轮实质是个动力臂为阻力臂 __ 倍的省力杠杆ll1 ＝ll2OO·ll11ll2...
