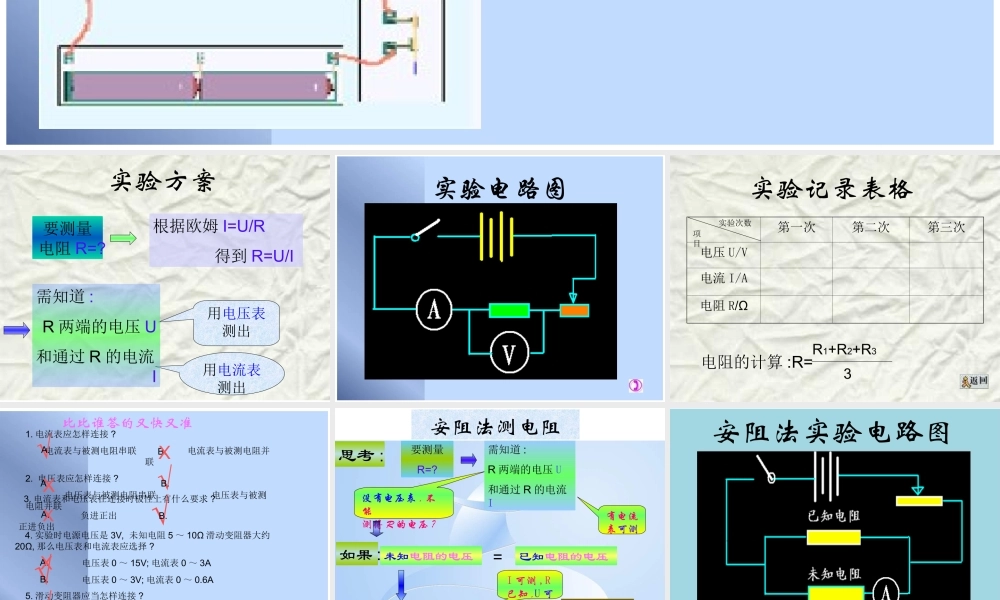

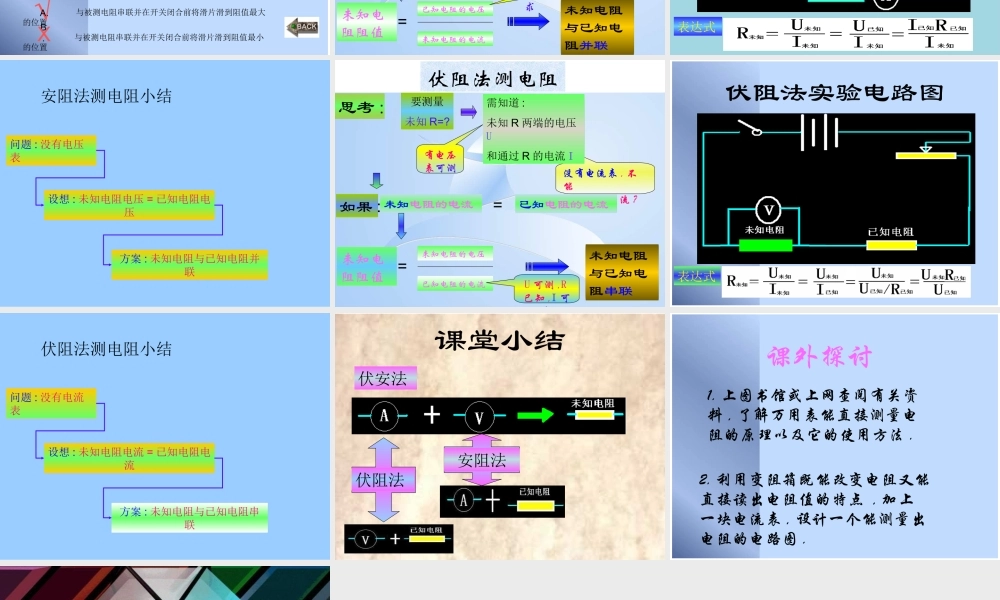

测量电阻 实验方案用电压表测出用电流表测出要测量电阻 R=?根据欧姆 I=U/R 得到 R=U/I需知道 :R 两端的电压 U和通过 R 的电流I 实验电路图 实验记录表格第一次第二次第三次电压 U/V电流 I/A电阻 R/Ω实验次数项 目电阻的计算 :R=R1+R2+R33 比比谁答的又快又准1. 电流表应怎样连接 ? 电流表与被测电阻串联 电流表与被测电阻并联2. 电压表应怎样连接 ? 电压表与被测电阻串联 电压表与被测电阻并联√√ 5. 滑动变阻器应当怎样连接 ? 与被测电阻串联并在开关闭合前将滑片滑到阻值最大的位置 与被测电阻串联并在开关闭合前将滑片滑到阻值最小的位置√ 3. 电流表和电压表在连接时极性上有什么要求 ? 负进正出 正进负出√ 4. 实验时电源电压是 3V, 未知电阻 5 ～ 10Ω 滑动变阻器大约20Ω, 那么电压表和电流表应选择 ? 电压表 0 ～ 15V; 电流表 0 ～ 3A 电压表 0 ～ 3V; 电流表 0 ～ 0.6A√A.B.XA.XB.A.XB.A.XB.A.B.X 有电流表可测没有电压表 , 不能测得 R 的电压 ?安阻法测电阻已知电阻的电压未知电阻的电压未知电阻阻值 =已知电阻的电压未知电阻的电流思考 :未知电阻与已知电阻并联如果 :要测量R=?需知道 :R 两端的电压 U 和通过 R 的电流I=I 可测 ,R已知 ,U 可求 安阻法实验电路图表达式 安阻法测电阻小结问题 : 没有电压表设想 : 未知电阻电压 = 已知电阻电压方案 : 未知电阻与已知电阻并联 有电压表可测没有电流表 , 不能测得 R 的电流 ?伏阻法测电阻已知电阻的电流未知电阻的电流未知电阻阻值 =未知电阻的电压已知电阻的电流思考 :未知电阻与已知电阻串联如果 :要测量未知 R=?需知道 :未知 R 两端的电压U 和通过 R 的电流 I=U 可测 ,R已知 ,I 可求 伏阻法实验电路图表达式 伏阻法测电阻小结问题 : 没有电流表设想 : 未知电阻电流 = 已知电阻电流方案 : 未知电阻与已知电阻串联 课堂小结伏阻法安阻法伏安法 课外探讨1. 上图书馆或上网查阅有关资料 , 了解万用表能直接测量电阻的原理以及它的使用方法 .2. 利用变阻箱既能改变电阻又能直接读出电阻值的特点 , 加上一块电流表 , 设计一个能测量出电阻的电路图 . 谢谢！
