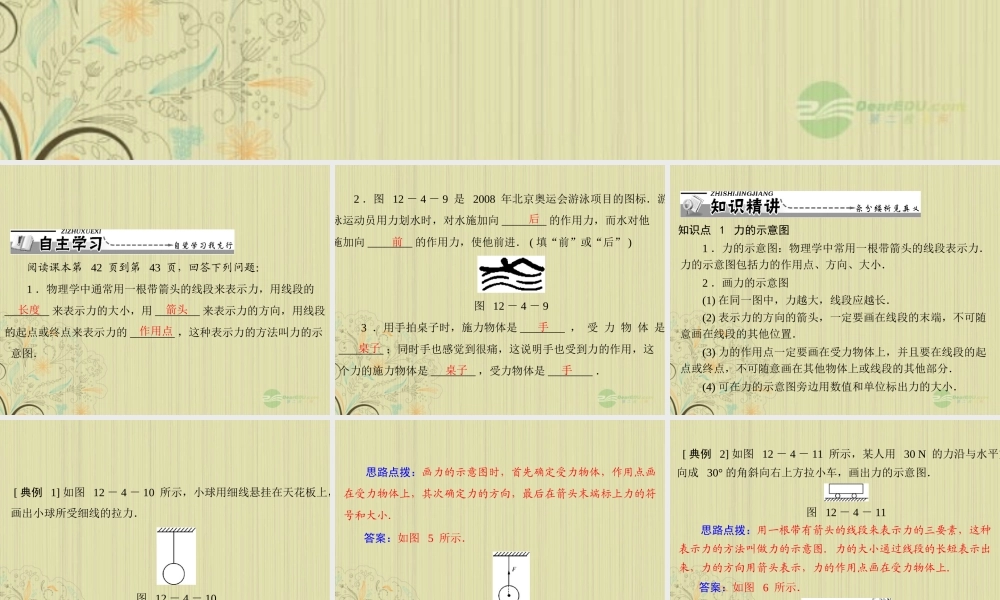

第 2 课时 力是物体间的相互作用阅读课本第 42 页到第 43 页，回答下列问题：1 ．物理学中通常用一根带箭头的线段来表示力，用线段的________ 来表示力的大小，用 ________ 来表示力的方向，用线段的起点或终点来表示力的 ________ ，这种表示力的方法叫力的示意图．长度箭头作用点2 ．图 12 － 4 － 9 是 2008 年北京奥运会游泳项目的图标．游泳运动员用力划水时，对水施加向 ________ 的作用力，而水对他施加向 ________ 的作用力，使他前进． ( 填“前”或“后” )图 12 － 4 － 93 ．用手拍桌子时，施力物体是 ________ ， 受 力 物 体 是________ ；同时手也感觉到很痛，这说明手也受到力的作用，这个力的施力物体是 ________ ，受力物体是 ________ ．后前桌子桌子手手知识点 1 力的示意图1 ．力的示意图：物理学中常用一根带箭头的线段表示力．力的示意图包括力的作用点、方向、大小．2 ．画力的示意图(1) 在同一图中，力越大，线段应越长．(2) 表示力的方向的箭头，一定要画在线段的末端，不可随意画在线段的其他位置．(3) 力的作用点一定要画在受力物体上，并且要在线段的起点或终点，不可随意画在其他物体上或线段的其他部分．(4) 可在力的示意图旁边用数值和单位标出力的大小．[ 典例 1] 如图 12 － 4 － 10 所示，小球用细线悬挂在天花板上，画出小球所受细线的拉力．图 12 － 4 － 10思路点拨：画力的示意图时，首先确定受力物体，作用点画在受力物体上，其次确定力的方向，最后在箭头末端标上力的符号和大小．答案：如图 5 所示．图 5[ 典例 2] 如图 12 － 4 － 11 所示，某人用 30 N 的力沿与水平方向成 30° 的角斜向右上方拉小车，画出力的示意图．图 12 － 4 － 11思路点拨：用一根带有箭头的线段来表示力的三要素，这种表示力的方法叫做力的示意图．力的大小通过线段的长短表示出来，力的方向用箭头表示，力的作用点画在受力物体上．答案：如图 6 所示．图 6知识点 2 力是物体间的相互作用1 ．施力物体：对别的物体施加力的作用的物体．2 ．受力物体：受到力的作用的物体．受力物体受到力的作用，故力的作用点一定在受力物体上．3 ．规律：力的作用是相互的，每个力必须有施力物体和受力物体，但两物体间不一定要相互接触才有力的作用，比如磁铁吸引铁珠．4 ．理解：一个物体在给另一个物体力的作用的同时，另一物体也会...
