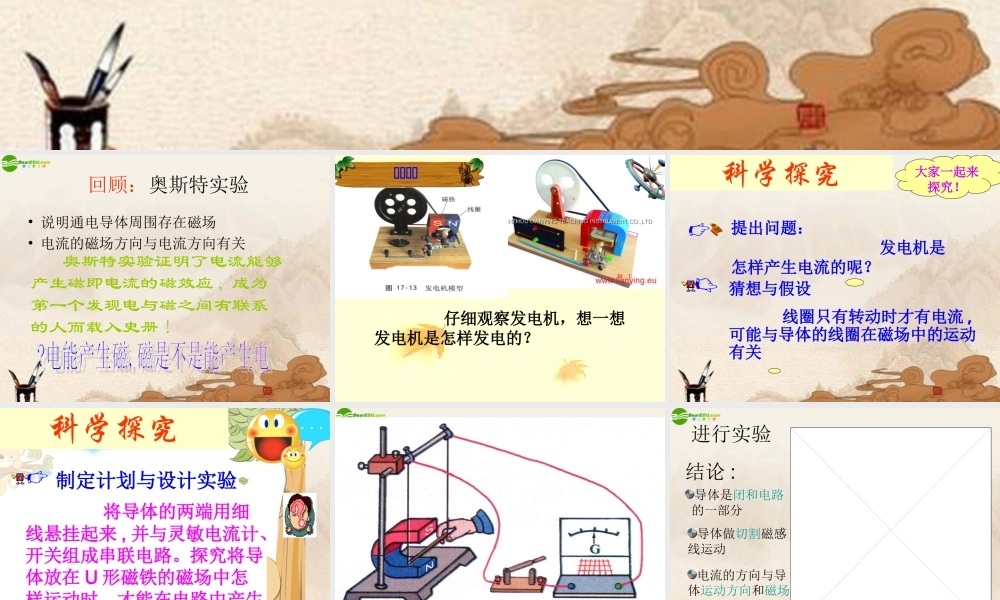

§17-2 §17-2 科学探究 : 怎样产生感应电流回顾：奥斯特实验• 说明通电导体周围存在磁场• 电流的磁场方向与电流方向有关 奥斯特实验证明了电流能够产生磁即电流的磁效应 , 成为第一个发现电与磁之间有联系的人而载入史册
想想想想想想想想 仔细观察发电机，想一想发电机是怎样发电的
科学探究大家一起来探究
猜想与假设 线圈只有转动时才有电流 ,可能与导体的线圈在磁场中的运动有关提出问题： 发电机是怎样产生电流的呢
科学探究制定计划与设计实验 将导体的两端用细线悬挂起来 , 并与灵敏电流计、开关组成串联电路
探究将导体放在 U 形磁铁的磁场中怎样运动时，才能在电路中产生电流；并探究影响电流方向的因素
进行实验结论 : 导体是闭和电路 的一部分导体做切割磁感线运动电流的方向与导体运动方向和磁场方向有关3

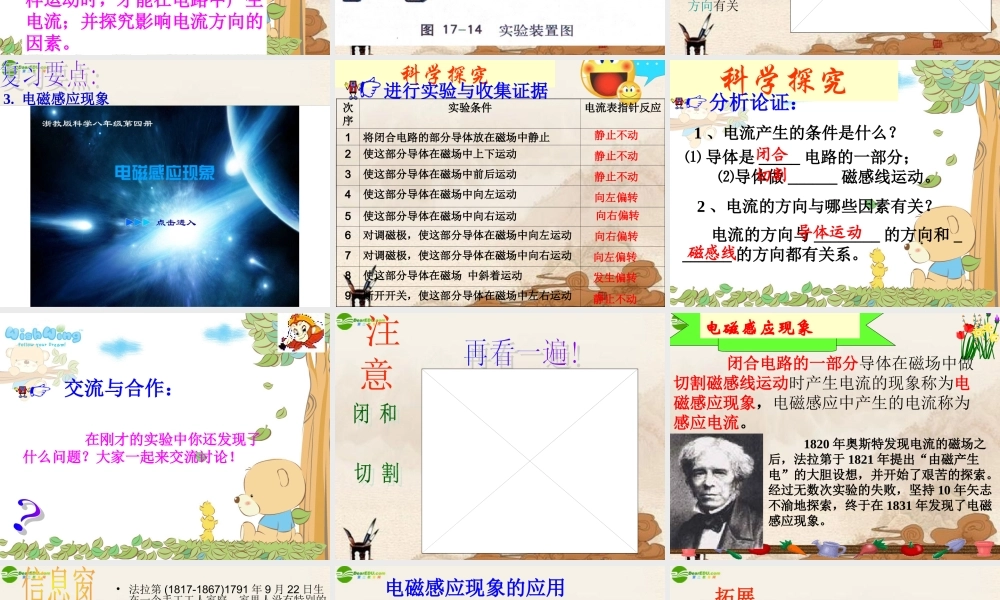

电磁感应现象科学探究进行实验与收集证据次序实验条件电流表指针反应1将闭合电路的部分导体放在磁场中静止2使这部分导体在磁场中上下运动3使这部分导体在磁场中前后运动4使这部分导体在磁场中向左运动5使这部分导体在磁场中向右运动6对调磁极，使这部分导体在磁场中向左运动7对调磁极，使这部分导体在磁场中向右运动8使这部分导体在磁场 中斜着运动9断开开关，使这部分导体在磁场中左右运动静止不动静止不动静止不动向左偏转 向右偏转 向右偏转向左偏转 发生偏转 静止不动 科学探究分析论证： 1 、电流产生的条件是什么
⑴ 导体是 _____ 电路的一部分； ⑵导体做 ______ 磁感线运动
闭合切割 2 、电流的方向与哪些因素有关
电流的方向与 ________ 的方向和 _______ 的方向都有关系
导体运动磁感线交流与合作： 在刚才的实验中你还发现了什么问题
大家一起来交流讨论
注 意电磁感应现象 闭合电路的一部分导体在磁场中做切割磁感线运动时产生电流的现象称为电磁感应现象，电磁
