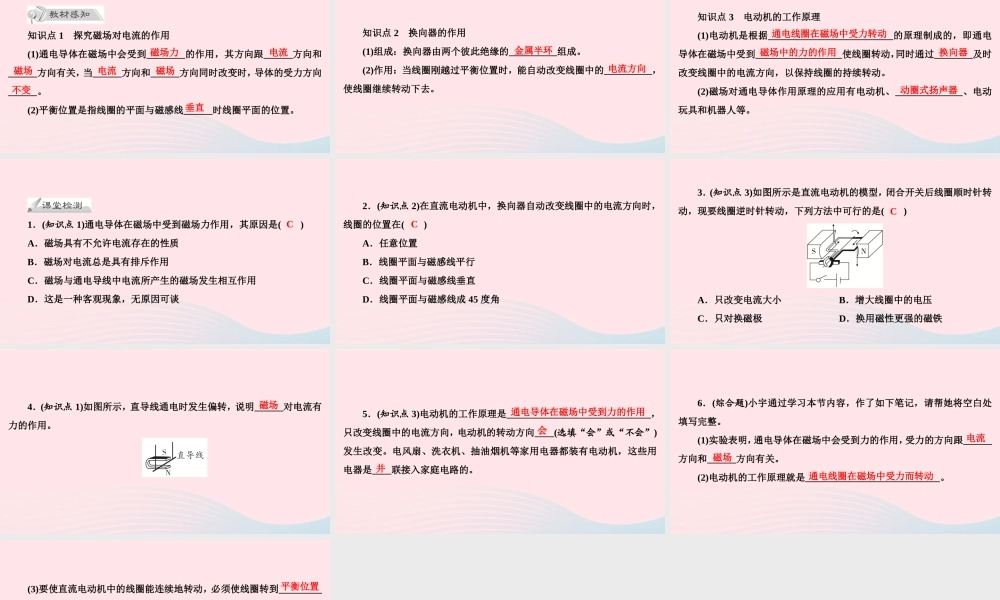

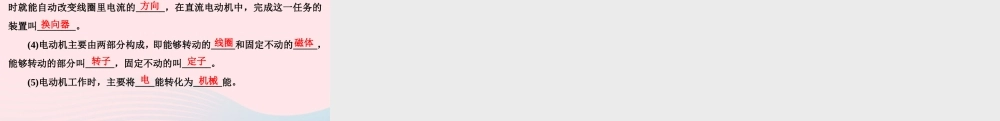

第十七章 电动机与发电机17.2 探究电动机转动的原理 知识点 1 探究磁场对电流的作用 (1)通电导体在磁场中会受到________的作用，其方向跟______方向和______方向有关，当______方向和______方向同时改变时，导体的受力方向______。 (2)平衡位置是指线圈的平面与磁感线______时线圈平面的位置。 磁场力电流磁场电流磁场不变垂直知识点 2 换向器的作用 (1)组成：换向器由两个彼此绝缘的__________组成。 (2)作用：当线圈刚越过平衡位置时，能自动改变线圈中的__________，使线圈继续转动下去。 金属半环电流方向知识点 3 电动机的工作原理 (1)电动机是根据__________________________的原理制成的，即通电导体在磁场中受到__________________使线圈转动，同时通过________及时改变线圈中的电流方向，以保持线圈的持续转动。 (2)磁场对通电导体作用原理的应用有电动机、______________、电动玩具和机器人等。 通电线圈在磁场中受力转动磁场中的力的作用换向器动圈式扬声器 1．(知识点 1)通电导体在磁场中受到磁场力作用，其原因是( ) A．磁场具有不允许电流存在的性质 B．磁场对电流总是具有排斥作用 C．磁场与通电导线中电流所产生的磁场发生相互作用 D．这是一种客观现象，无原因可谈 C2．(知识点 2)在直流电动机中，换向器自动改变线圈中的电流方向时，线圈的位置在( ) A．任意位置 B．线圈平面与磁感线平行 C．线圈平面与磁感线垂直 D．线圈平面与磁感线成 45 度角 C3．(知识点 3)如图所示是直流电动机的模型，闭合开关后线圈顺时针转动，现要线圈逆时针转动，下列方法中可行的是( ) A．只改变电流大小 B．增大线圈中的电压 C．只对换磁极 D．换用磁性更强的磁铁 C4．(知识点 1)如图所示，直导线通电时发生偏转，说明______对电流有力的作用。 磁场5．(知识点 3)电动机的工作原理是______________________________，只改变线圈中的电流方向，电动机的转动方向____(选填“会”或“不会”)发生改变。电风扇、洗衣机、抽油烟机等家用电器都装有电动机，这些用电器是____联接入家庭电路的。 通电导体在磁场中受到力的作用会并6．(综合题)小宇通过学习本节内容，作了如下笔记，请帮她将空白处填写完整。 (1)实验表明，通电导体在磁场中会受到力的作用，受力的方向跟______方向和______方向有关。 (2)电动机的工作原理就是____________________________。 电流磁场通电线圈在磁场中受力而转动(3)要使...
