九年级物理全册 154 电阻的串联和并联(第1课时)课件(新版)沪科版 课件VIP免费

九年级物理全册 154 电阻的串联和并联(第1课时)课件(新版)沪科版 课件九年级物理全册 154 电阻的串联和并联(第1课时)课件(新版)沪科版 课件九年级物理全册 154 电阻的串联和并联(第1课时)课件(新版)沪科版 课件九年级物理全册 154 电阻的串联和并联(第1课时)课件(新版)沪科版 课件

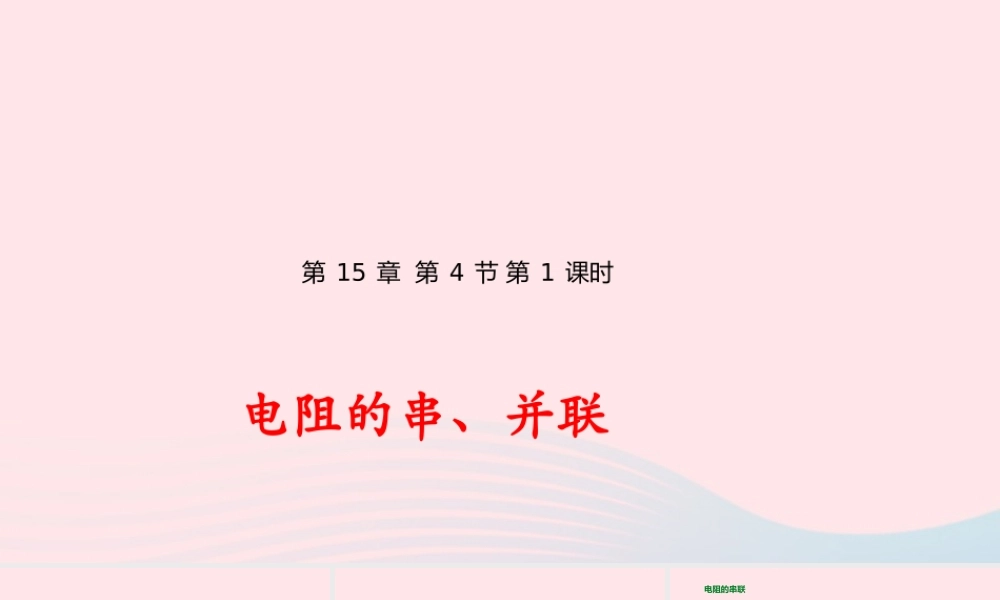

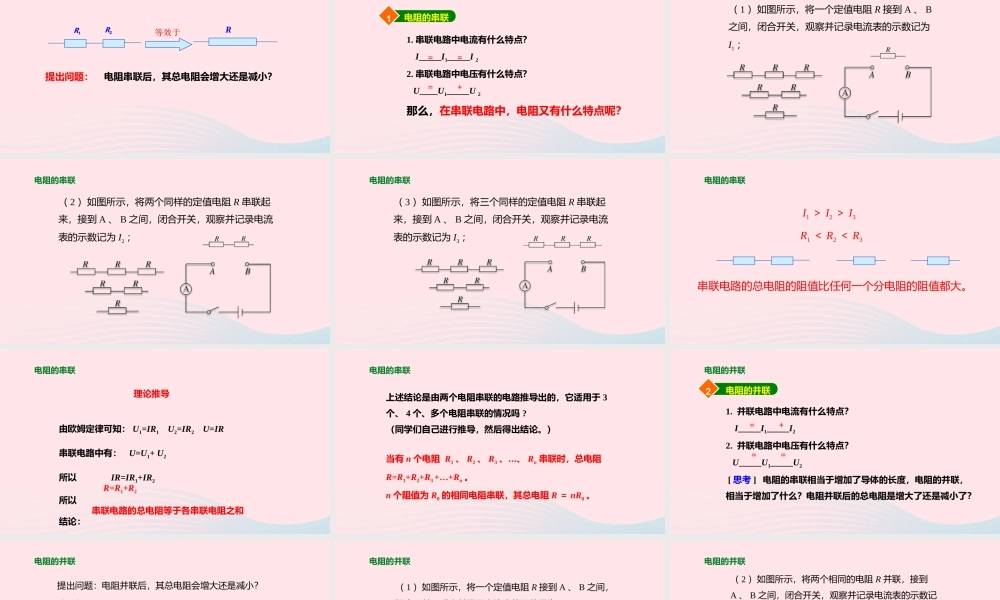

第 15 章 第 4 节 第 1 课时电阻的串、并联R1R2R电阻串联后,其总电阻会增大还是减小?提出问题:1电阻的串联1. 串联电路中电流有什么特点? I_____I1_____I 22. 串联电路中电压有什么特点? U____U1_____U 2那么,在串联电路中,电阻又有什么特点呢?+===电阻的串联( 1 )如图所示,将一个定值电阻 R 接到 A 、 B之间,闭合开关,观察并记录电流表的示数记为I1 ; 电阻的串联( 2 )如图所示,将两个同样的定值电阻 R 串联起来,接到 A 、 B 之间,闭合开关,观察并记录电流表的示数记为 I2 ; 电阻的串联( 3 )如图所示,将三个同样的定值电阻 R 串联起来,接到 A 、 B 之间,闭合开关,观察并记录电流表的示数记为 I3 ; 电阻的串联I1 > I2 > I3串联电路的总电阻的阻值比任何一个分电阻的阻值都大。R1 < R2 < R3电阻的串联理论推导由欧姆定律可知: U1=IR1 U2=IR2 U=IR串联电路中有: U=U1+ U2所以 IR=IR1+IR2 所以结论:串联电路的总电阻等于各串联电阻之和R=R1+R2电阻的串联上述结论是由两个电阻串联的电路推导出的,它适用于 3个、 4 个、多个电阻串联的情况吗 ?(同学们自己进行推导,然后得出结论。)当有 n 个电阻 R1 、 R2 、 R3 、…、 Rn 串联时,总电阻 R=R1+R2+R3 +…+Rn 。n 个阻值为 R0 的相同电阻串联,其总电阻 R = nR0 。电阻的并联2电阻的并联1. 并联电路中电流有什么特点? I_____I1_____I22. 并联电路中电压有什么特点? U_____U1_____U2 [ 思考 ] 电阻的串联相当于增加了导体的长度,电阻的并联,相当于增加了什么?电阻并联后的总电阻是增大了还是减小了?+===电阻的并联提出问题:电阻并联后,其总电阻会增大还是减小?猜想与假设:如图所示,由于导体的电阻与导体的横截面积有关,横截面积越大电阻越小。几个电阻并联后相当于增大了导体的横截面积,所以总电阻应当比各个分电阻小。电阻的并联( 1 )如图所示,将一个定值电阻 R 接到 A 、 B 之间,闭合开关,观察并记录电流表的示数记为 I1 ; 电阻的并联( 2 )如图所示,将两个相同的电阻 R 并联,接到A 、 B 之间,闭合开关,观察并记录电流表的示数记为 I2 ; 电阻的并联( 3 )如图所示,将三个相同的电阻 R 并联,接到A 、 B 之间,闭合开关,观察并记录电流表的示数记为 I3 ; 电阻的并联I1 < I2 < I3电阻并联后总电...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级物理全册 154 电阻的串联和并联(第1课时)课件(新版)沪科版 课件
