九年级物理 11章第一节认识电路课件 北师大版 课件VIP免费

九年级物理 11章第一节认识电路课件 北师大版 课件九年级物理 11章第一节认识电路课件 北师大版 课件九年级物理 11章第一节认识电路课件 北师大版 课件九年级物理 11章第一节认识电路课件 北师大版 课件九年级物理 11章第一节认识电路课件 北师大版 课件

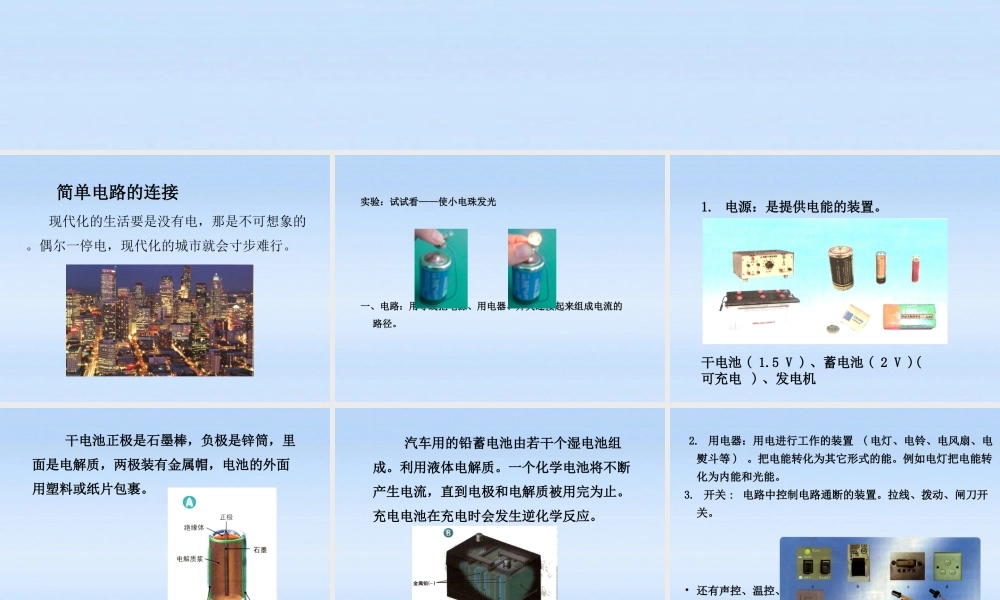

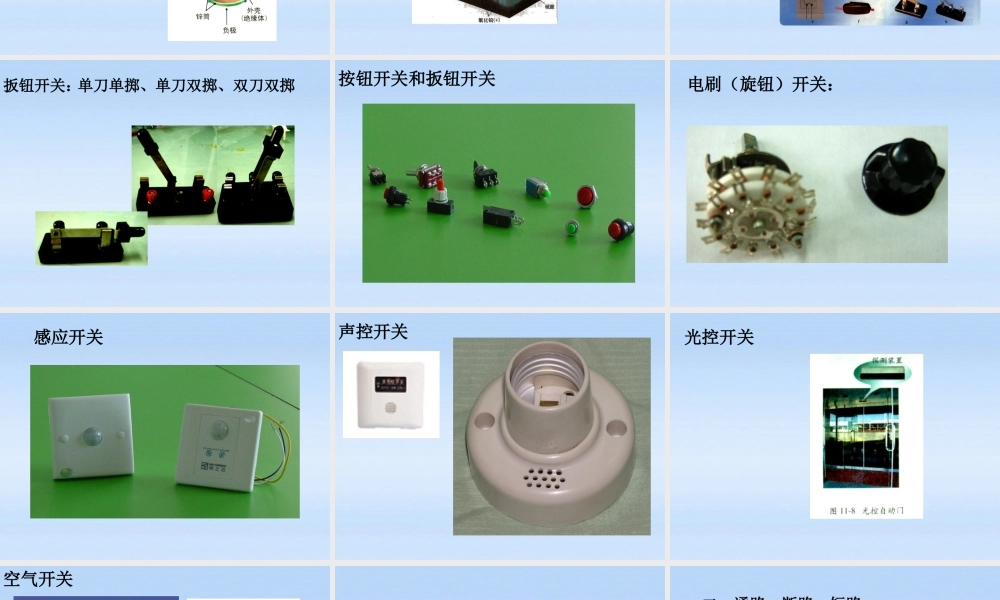

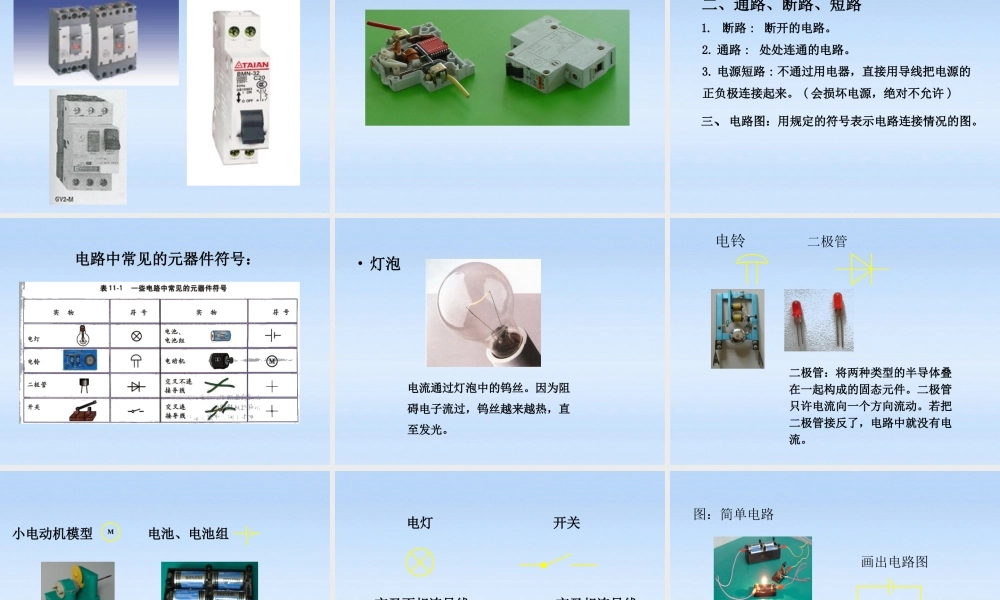

第一节 认识电路第十一章 简单电路简单电路 现代化的生活要是没有电,那是不可想象的。偶尔一停电,现代化的城市就会寸步难行。 简单电路的连接实验:试试看——使小电珠发光一、电路:用导线把电源、用电器、开关连接起来组成电流的路径。 1. 电源:是提供电能的装置。 干电池 ( 1.5 V ) 、蓄电池 ( 2 V )( 可充电 ) 、发电机干电池正极是石墨棒,负极是锌筒,里面是电解质,两极装有金属帽,电池的外面用塑料或纸片包裹。 汽车用的铅蓄电池由若干个湿电池组成。利用液体电解质。一个化学电池将不断产生电流,直到电极和电解质被用完为止。充电电池在充电时会发生逆化学反应。 2. 用电器:用电进行工作的装置 ( 电灯、电铃、电风扇、电熨斗等 ) 。把电能转化为其它形式的能。例如电灯把电能转化为内能和光能。3. 开关 : 电路中控制电路通断的装置。拉线、拨动、闸刀开关。• 还有声控、温控、光控开关等。扳钮开关:单刀单掷、单刀双掷、双刀双掷按钮开关和扳钮开关电刷(旋钮)开关:感应开关声控开关光控开关空气开关 二、通路、断路、短路1. 断路 : 断开的电路。 2. 通路 : 处处连通的电路。 3. 电源短路 : 不通过用电器,直接用导线把电源的正负极连接起来。 ( 会损坏电源,绝对不允许 ) 三、电路图:用规定的符号表示电路连接情况的图。 电路中常见的元器件符号:• 灯泡电流通过灯泡中的钨丝。因为阻碍电子流过,钨丝越来越热,直至发光。 电铃 二极管二极管:将两种类型的半导体叠在一起构成的固态元件。二极管只许电流向一个方向流动。若把二极管接反了,电路中就没有电流。小电动机模型 电池、电池组M 电灯 开关交叉不相连导线 交叉相连导线图:简单电路 画出电路图练习:手电筒的电池、灯泡、开关是怎样连接的?一般手电筒的外壳是用金属制做的,它起了什么作用?塑料外壳的手电筒,用什么办法来连接电池和灯泡?试着画出图中手电筒的电路图。解答:① 金属外壳起导线作用。② 塑料外壳的手电筒用导线连接电池和灯泡。三、电路连接的两种基本方式:串联、并联 1. 串联:把电路元件依次连接起来的方式叫串联。图中,开关同时控制三盏灯。三盏灯同 时亮、灭。2. 并联:把电路元件并列地接在电路两点间的连接方式叫并联。图中,每盏灯分别由 1 个开关控制,几个灯互不影响。找出干路、支路。 若其中一个支路断开, 干路和其它支路仍有电流。 并联应用: 家用电器:并...
