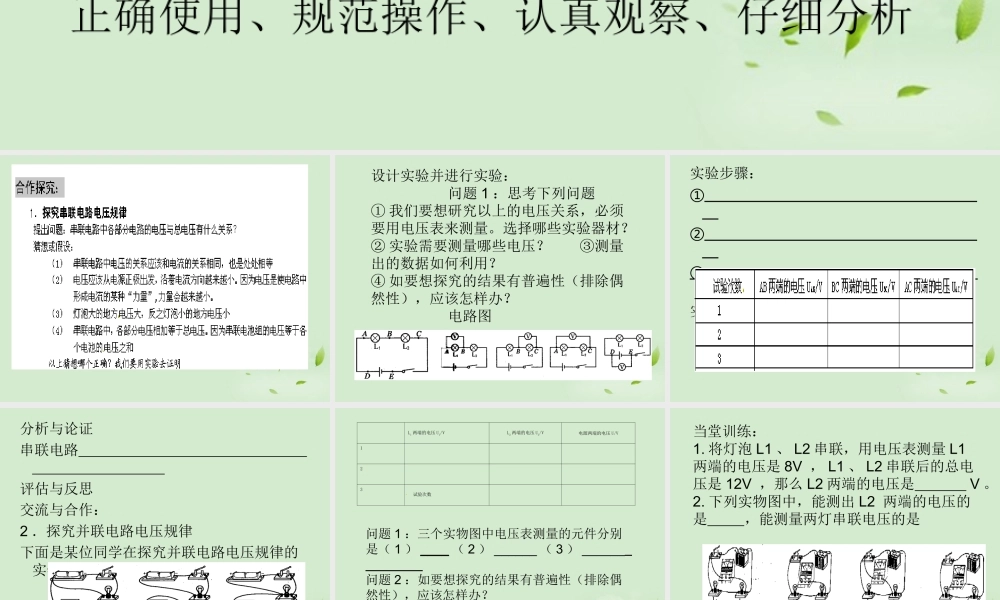

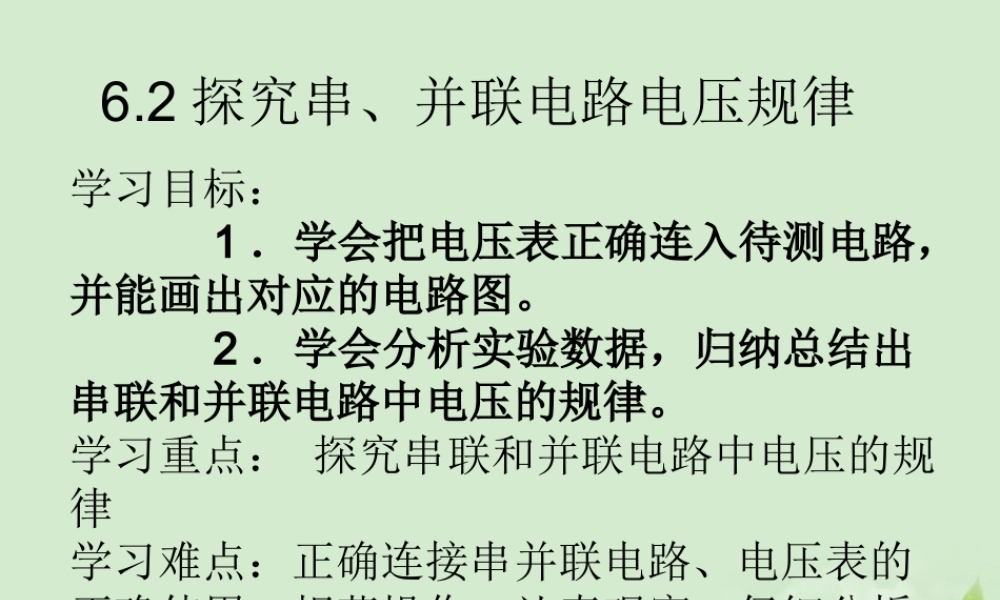

学习目标： 1 ．学会把电压表正确连入待测电路，并能画出对应的电路图。 2 ．学会分析实验数据，归纳总结出串联和并联电路中电压的规律。学习重点： 探究串联和并联电路中电压的规律学习难点：正确连接串并联电路、电压表的正确使用、规范操作、认真观察、仔细分析6.2 探究串、并联电路电压规律 设计实验并进行实验： 问题 1 ：思考下列问题① 我们要想研究以上的电压关系，必须要用电压表来测量。选择哪些实验器材？② 实验需要测量哪些电压？ ③测量出的数据如何利用？④ 如要想探究的结果有普遍性（排除偶然性），应该怎样办？ 电路图 实验步骤：① ② ③ 实验数据： 分析与论证串联电路 评估与反思交流与合作：2 ．探究并联电路电压规律下面是某位同学在探究并联电路电压规律的实物图和数据记录表格 试验次数L1 两端的电压 U1/VL2 两端的电压 U2/V电源两端的电压 U/V123问题 1 ：三个实物图中电压表测量的元件分别是（ 1 ） ____ （ 2 ） ______ （ 3 ） ______ 问题 2 ：如要想探究的结果有普遍性（排除偶然性），应该怎样办？ [问题 3 ：分析数据，你可获得的信息（结论）是并联电路中， __________________ 当堂训练：1. 将灯泡 L1 、 L2 串联，用电压表测量 L1两端的电压是 8V ， L1 、 L2 串联后的总电压是 12V ，那么 L2 两端的电压是 V 。2. 下列实物图中，能测出 L2 两端的电压的是 ，能测量两灯串联电压的是 图 6-13 、用电压表分别测量同一电路中的两只小灯泡两端的电压，发现两灯泡电压相等，由此可以判断两只灯泡的连接（ ）A 、一定是串联 B 、一定是并联 C 、一定不是并联 D 、可能是串联，也可能是并联4 、电源电压为 4.5V ，闭合开关后，电压表的示数如图 6.2—2 所示，则 L1 两端电压为（ ）A 、 2.2V B 、 2.3V C 、 4.5V D 、6.7V5 、一种彩色小灯泡的工作电压是 6.3V ，要接在220V 的电路中，为保证灯泡使用安全，至少要 _______ （填“串联”或“并联”）连接 _________ 个这种小灯泡。6. 小芳在探究“并联电路电压规律”的实验中，实验电路图及实验数据记录如图 6.2—2 所示．可以看出并联电路中干路电压和支路电压的关系是： 。 7. 右图是某手机电池外壳上的说明，根据学习的物理知识可判断“ 1.2V” 中的“ V” 是物理量 的单位。电池中含有汞、镉等多种重金属，电池外壳。 锈蚀后会污染 ...
