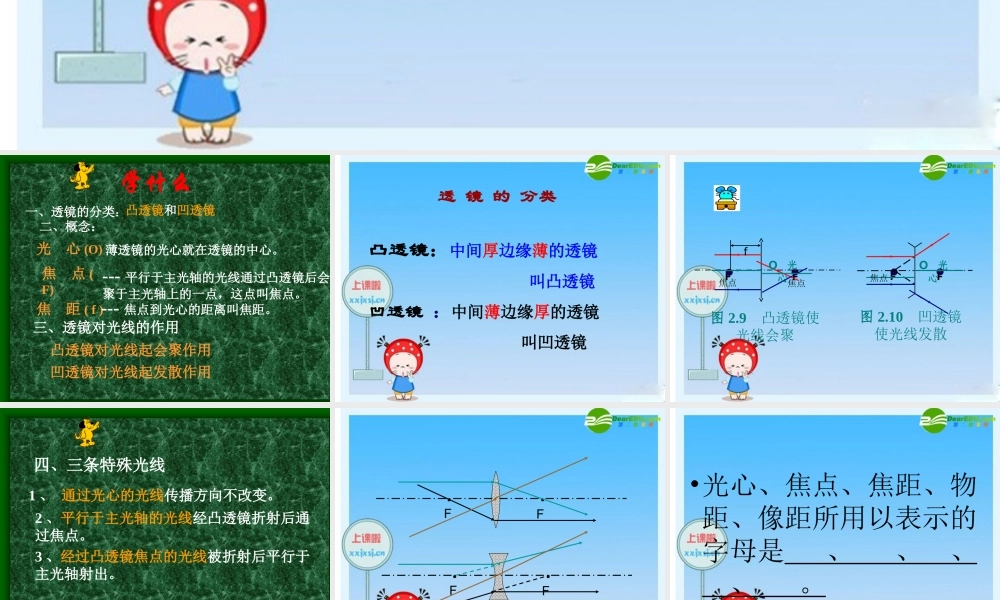

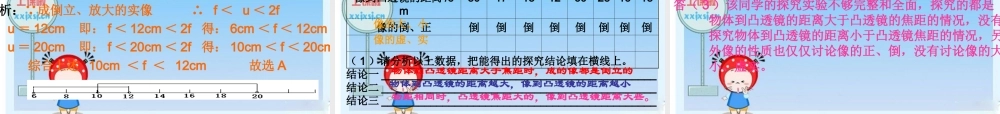

透镜及其应用复习 一、透镜的分类：学什么 二、概念：凸透镜和凹透镜 三、透镜对光线的作用凸透镜对光线起会聚作用凹透镜对光线起发散作用光 心 (O) 薄透镜的光心就在透镜的中心。焦 点 ( F)--- 平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这点叫焦点。焦 距 ( f )--- 焦点到光心的距离叫焦距。 凸透镜：中间厚边缘薄的透镜 叫凸透镜凹透镜 ：中间薄边缘厚的透镜 叫凹透镜透 镜 的 分类 FF●●FF●●图 2.9 凸透镜使光线会聚图 2.10 凹透镜使光线发散焦点焦点焦点O 光心O 光心f 1 、 通过光心的光线传播方向不改变。2 、平行于主光轴的光线经凸透镜折射后通过焦点。3 、经过凸透镜焦点的光线被折射后平行于主光轴射出。四、三条特殊光线 FFFF •光心、焦点、焦距、物距、像距所用以表示的字母是 、 、 、 、 。 注：实像与虚像1 、实像—— （ 1 ）实际光会聚形成的像。 （ 2 ）能呈在光屏上的像。2 、虚像—— （ 1 ）实际光的反向延长线会聚形成的像。 （ 2 ）能看到但不能呈在光屏上。如：小孔成像如：平面镜成像 物距（ u ）即物体到凸透镜的距离像距（ v ）即像到凸透镜的距离像的大小（放大或缩小）像的正倒像与物同侧或异侧实像或虚象u>2fu=2ff2f放大倒立异侧实像无像放大正立同侧虚象V=2f等大倒立异侧实像 口决• 一焦分虚实• 二焦分大小• 虚同正，实异倒• 像儿物儿相追赶• 成实像， u 小， v 大，像大；• 成虚像， u 大， v 大，像大； 设计课题预备实验105论证口诀练习拓展挑战返回结束应用镜头 ( 凸透镜 )(像) 照相机能成倒立的、缩小的实像。镜头(凸透镜)投影片（物）像屏幕 投影片上的图案通过凸透镜形成一个放大的、倒立的实像 . 放大镜就是凸透镜 , 能成放大的、正立的虚像。投影仪 放大镜放大 1 、眼睛 好 像 照相机 ＿＿＿ 相当于 镜 头 ＿＿＿ 相当于 胶 片2 、眼睛通过＿＿＿改变＿＿＿的厚薄，来看清楚近处和远处的物体。角膜晶状体、视网膜晶状体睫状体 第三章 透镜及其应用复习眼睛和眼镜 眼睛的晶状体作用相当于一个凸透 镜，它把来自物体的光会聚在视网 膜上，形成物体的倒立缩小的实象近视眼能看清楚近处的物体，看不清楚远处的物体。原因是：晶状体比正常眼凸，变得太厚，折射光的能力太强，从无限远处射来的平行光不能会聚在视网膜上，会聚在视网膜前...
