九年级物理下册 163探究电磁铁的磁性 164电磁继电器与自动控制教学课件 (新版)粤教沪版 课件VIP免费

九年级物理下册 163探究电磁铁的磁性 164电磁继电器与自动控制教学课件 (新版)粤教沪版 课件九年级物理下册 163探究电磁铁的磁性 164电磁继电器与自动控制教学课件 (新版)粤教沪版 课件九年级物理下册 163探究电磁铁的磁性 164电磁继电器与自动控制教学课件 (新版)粤教沪版 课件九年级物理下册 163探究电磁铁的磁性 164电磁继电器与自动控制教学课件 (新版)粤教沪版 课件

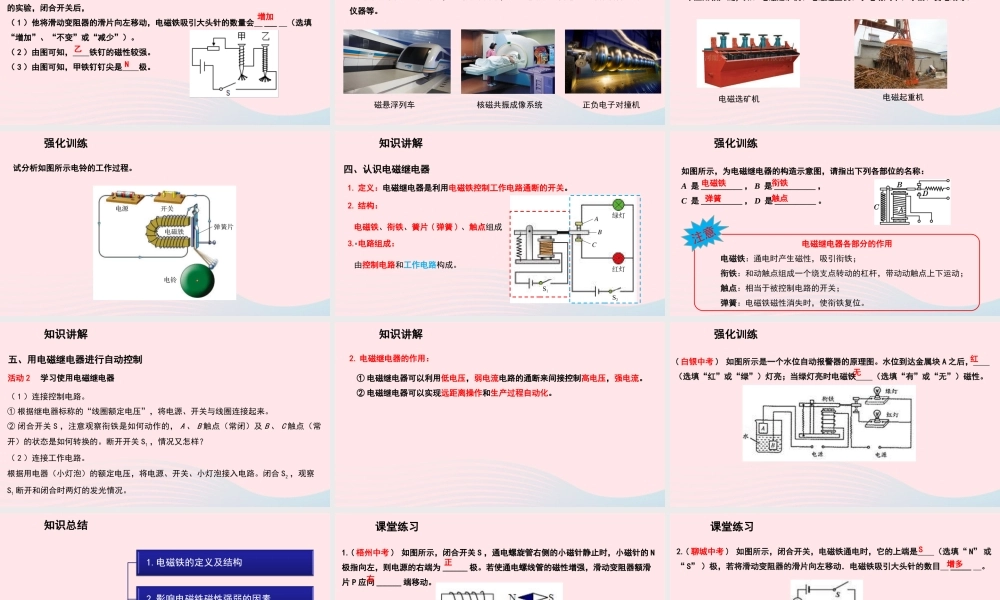

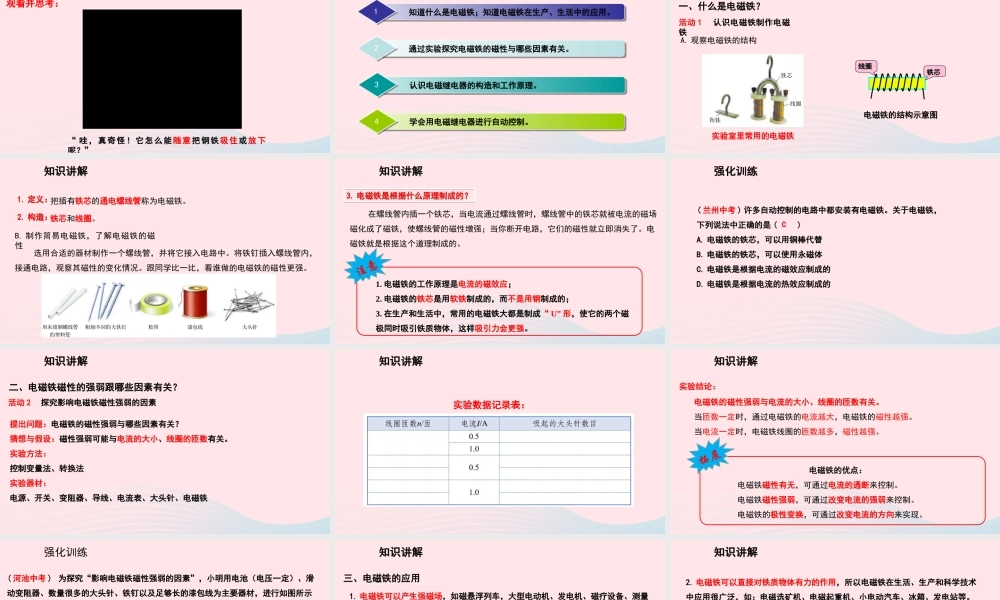

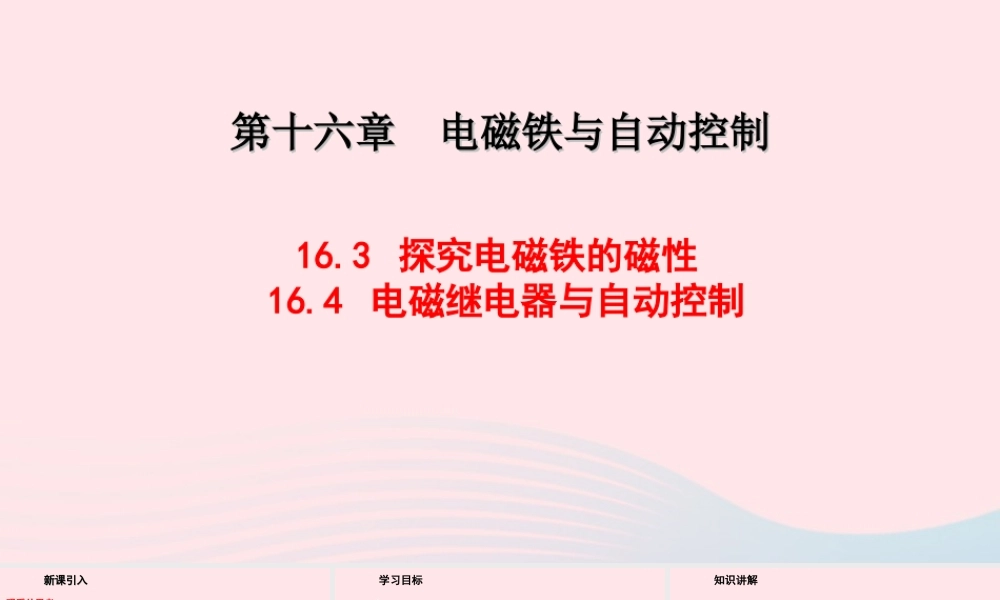

第十六章 电磁铁与自动控制第十六章 电磁铁与自动控制16.3 探究电磁铁的磁性 16.4 电磁继电器与自动控制新课引入新课引入观看并思考:“ 哇,真奇怪!它怎么能随意把钢铁吸住或放下呢?”学习目标 知道什么是电磁铁;知道电磁铁在生产、生活中的应用。1 通过实验探究电磁铁的磁性与哪些因素有关。2 认识电磁继电器的构造和工作原理。3 学会用电磁继电器进行自动控制。4知识讲解一、什么是电磁铁?活动 1 认识电磁铁制作电磁铁A. 观察电磁铁的结构实验室里常用的电磁铁线圈线圈铁芯铁芯电磁铁的结构示意图知识讲解1. 定义:1. 定义:把插有铁芯的通电螺线管称为电磁铁。2. 构造:2. 构造:铁芯和线圈。B. 制作简易电磁铁,了解电磁铁的磁性 选用合适的器材制作一个螺线管,并将它接入电路中。将铁钉插入螺线管内,接通电路,观察其磁性的变化情况。跟同学比一比,看谁做的电磁铁的磁性更强。知识讲解3. 电磁铁是根据什么原理制成的?3. 电磁铁是根据什么原理制成的? 在螺线管内插一个铁芯,当电流通过螺线管时,螺线管中的铁芯就被电流的磁场磁化成了磁铁,使螺线管的磁性增强;当你断开电路,它们的磁性就立即消失了。电磁铁就是根据这个道理制成的。注意1. 电磁铁的工作原理是电流的磁效应;2. 电磁铁的铁芯是用软铁制成的,而不是用钢制成的;3. 在生产和生活中,常用的电磁铁大都是制成“ U” 形,使它的两个磁极同时吸引铁质物体,这样吸引力会更强。强化训练( 兰州中考 ) 许多自动控制的电路中都安装有电磁铁。关于电磁铁,下列说法中正确的是 ( )A. 电磁铁的铁芯,可以用铜棒代替B. 电磁铁的铁芯,可以使用永磁体C. 电磁铁是根据电流的磁效应制成的D. 电磁铁是根据电流的热效应制成的C知识讲解二、电磁铁磁性的强弱跟哪些因素有关?活动 2 探究影响电磁铁磁性强弱的因素提出问题:电磁铁的磁性强弱与哪些因素有关?猜想与假设:磁性强弱可能与电流的大小、线圈的匝数有关。实验方法:控制变量法、转换法实验器材:电源、开关、变阻器、导线、电流表、大头针、电磁铁知识讲解实验数据记录表:知识讲解实验结论:电磁铁的磁性强弱与电流的大小、线圈的匝数有关。当匝数一定时,通过电磁铁的电流越大,电磁铁的磁性越强。当电流一定时,电磁铁线圈的匝数越多,磁性越强。拓展电磁铁的优点: 电磁铁磁性有无,可通过电流的通断来控制。 电磁铁磁性强弱,可通过改变电流的强弱来控制。 电磁铁的极性变...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级物理下册 163探究电磁铁的磁性 164电磁继电器与自动控制教学课件 (新版)粤教沪版 课件
