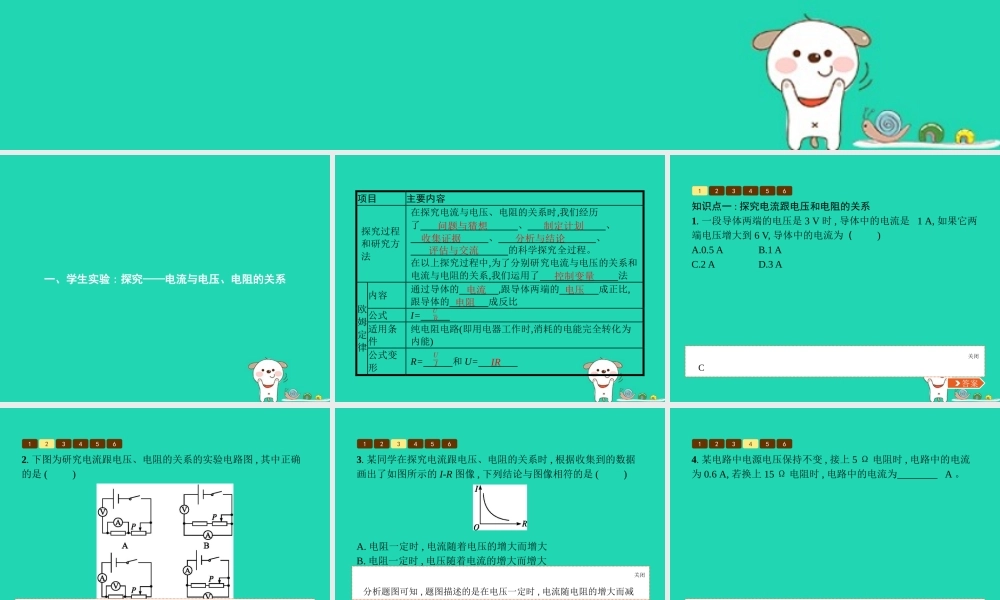

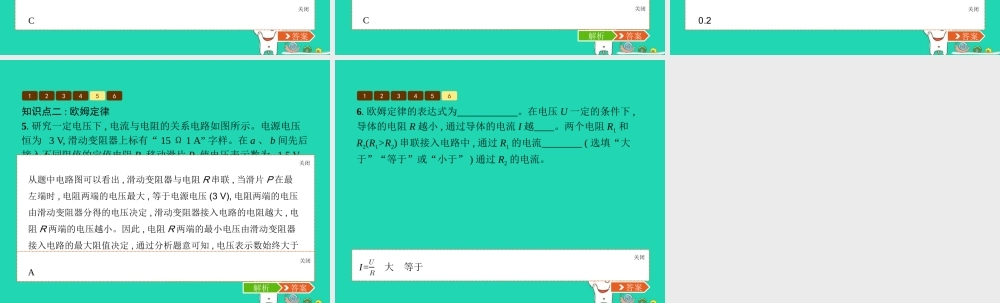

第十二章 欧姆定律一、学生实验 : 探究——电流与电压、电阻的关系项目 主要内容 探究过程和研究方法 在探究电流与电压、电阻的关系时,我们经历了 、 、 、 、 的科学探究全过程。 在以上探究过程中,为了分别研究电流与电压的关系和电流与电阻的关系,我们运用了 法 欧 姆 定 律 内容 通过导体的 ,跟导体两端的 成正比,跟导体的 成反比 公式 I= 适用条件 纯电阻电路(即用电器工作时,消耗的电能完全转化为内能) 公式变形 R= 和 U= 问题与猜想 制定计划 收集证据 分析与结论 评估与交流 控制变量 电流 电压 电阻 𝑈𝑅 𝑈𝐼 IR 123456 答案 答案关闭C知识点一 : 探究电流跟电压和电阻的关系1. 一段导体两端的电压是 3 V 时 , 导体中的电流是 1 A, 如果它两端电压增大到 6 V, 导体中的电流为 ( )A.0.5 A B.1 AC.2 AD.3 A 123456 答案 答案关闭C2. 下图为研究电流跟电压、电阻的关系的实验电路图 , 其中正确的是 ( )3. 某同学在探究电流跟电压、电阻的关系时 , 根据收集到的数据画出了如图所示的 I-R 图像 , 下列结论与图像相符的是 ( )A. 电阻一定时 , 电流随着电压的增大而增大B. 电阻一定时 , 电压随着电流的增大而增大C. 电压一定时 , 电流随着电阻的增大而减小D. 电压一定时 , 电阻随着电流的增大而减小123456 答案解析解析关闭分析题图可知 , 题图描述的是在电压一定时 , 电流随电阻的增大而减小。 答案解析关闭C123456 答案 答案关闭0.24. 某电路中电源电压保持不变 , 接上 5 Ω 电阻时 , 电路中的电流为 0.6 A, 若换上 15 Ω 电阻时 , 电路中的电流为 A 。 知识点二 : 欧姆定律5. 研究一定电压下 , 电流与电阻的关系电路如图所示。电源电压恒为 3 V, 滑动变阻器上标有“ 15 Ω 1 A” 字样。在 a 、 b 间先后接入不同阻值的定值电阻 R, 移动滑片 P, 使电压表示数为 1.5 V,读出电流表的示数。当将 20 Ω 的电阻接入 a 、 b 间时 , 电压表示数始终大于 1.5 V, 其原因可能是 ( )A. 滑动变阻器阻值太小B. 电源电压 3 V 太高C.20 Ω 的阻值太小D. 控制的电压 1.5 V 太高123456 答案解析解析关闭从题中电路图可以看出 , 滑动变阻器与电阻 R 串联 , 当滑片 P 在最左端时 , 电阻两端的电压最大 , 等于电源电压 (3 V), 电阻两端的电压由滑动变阻器分得的电...
