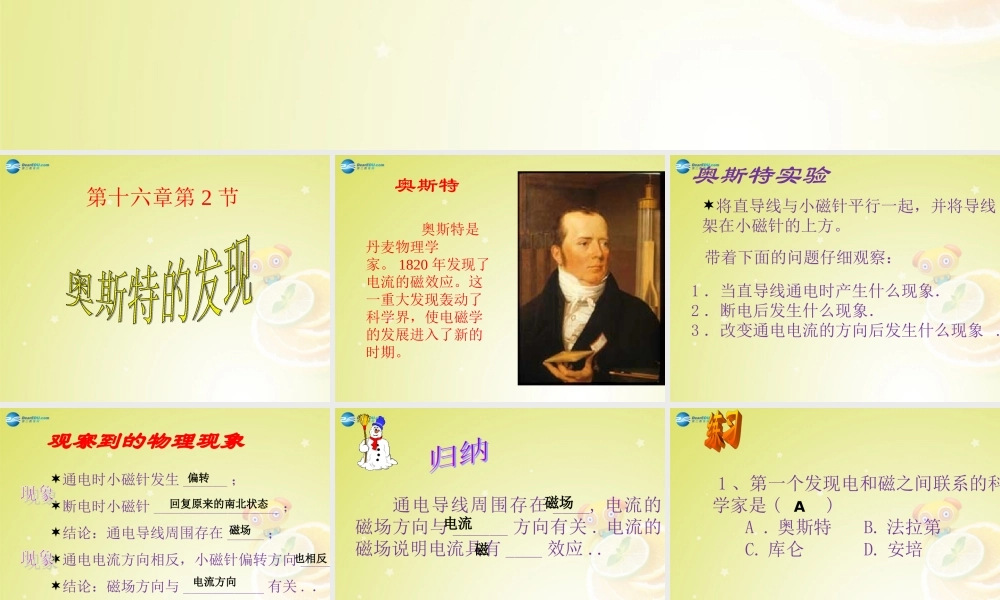

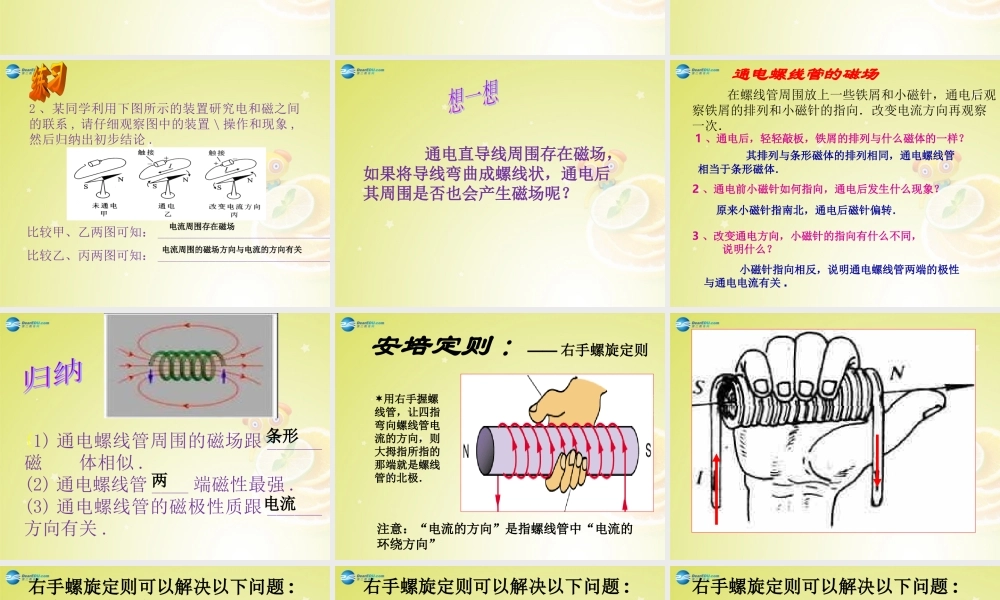

那么，电与磁的相似，这样的巧合给我们 什么启示呢？第十六章第 2 节奥斯特 奥斯特是丹麦物理学家。 1820 年发现了电流的磁效应。这一重大发现轰动了科学界，使电磁学的发展进入了新的时期。奥斯特实验将直导线与小磁针平行一起，并将导线架在小磁针的上方。带着下面的问题仔细观察：1 ．当直导线通电时产生什么现象．2 ．断电后发生什么现象．3 ．改变通电电流的方向后发生什么现象 .通电时小磁针发生 ______ ；断电时小磁针 _________________ ；结论：通电导线周围存在 _____ ；通电电流方向相反，小磁针偏转方向 ____ ；结论：磁场方向与 ___________ 有关 . ． 观察到的物理现象偏转回复原来的南北状态磁场也相反电流方向 通电导线周围存在 ____, 电流的磁场方向与 ______ 方向有关 . 电流的磁场说明电流具有 ____ 效应 ..磁场电流磁1 、第一个发现电和磁之间联系的科 学家是 ( ) A . 奥斯特 B. 法拉第 C. 库仑 D. 安培A2 、某同学利用下图所示的装置研究电和磁之间的联系 , 请仔细观察图中的装置 \ 操作和现象 ,然后归纳出初步结论 . 比较甲、乙两图可知： _____________________________比较乙、丙两图可知： _____________________________ 电流周围存在磁场电流周围的磁场方向与电流的方向有关 通电直导线周围存在磁场，如果将导线弯曲成螺线状，通电后其周围是否也会产生磁场呢？ 在螺线管周围放上一些铁屑和小磁针，通电后观察铁屑的排列和小磁针的指向．改变电流方向再观察一次．通电螺线管的磁场2 、通电前小磁针如何指向，通电后发生什么现象？3 、改变通电方向，小磁针的指向有什么不同， 说明什么？原来小磁针指南北，通电后磁针偏转． 小磁针指向相反，说明通电螺线管两端的极性与通电电流有关 .1 、通电后，轻轻敲板，铁屑的排列与什么磁体的一样？ 其排列与条形磁体的排列相同，通电螺线管相当于条形磁体．(1) 通电螺线管周围的磁场跟 ______磁 体相似 .(2) 通电螺线管 ____ 端磁性最强 .(3) 通电螺线管的磁极性质跟 ______方向有关 .条形两电流用右手握螺线管，让四指弯向螺线管电流的方向，则大拇指所指的那端就是螺线管的北极．安培定则 : —— 右手螺旋定则注意：“电流的方向”是指螺线管中“电流的环绕方向”右手螺旋定则可以解决以下问题 :1 、给出电流方向 , 判断 N 、 S 极 .例：如下图所示，请标出螺线管的...
