九年级物理全册 143 连接串联电路和并联电路课件(新版)沪科版 课件VIP免费

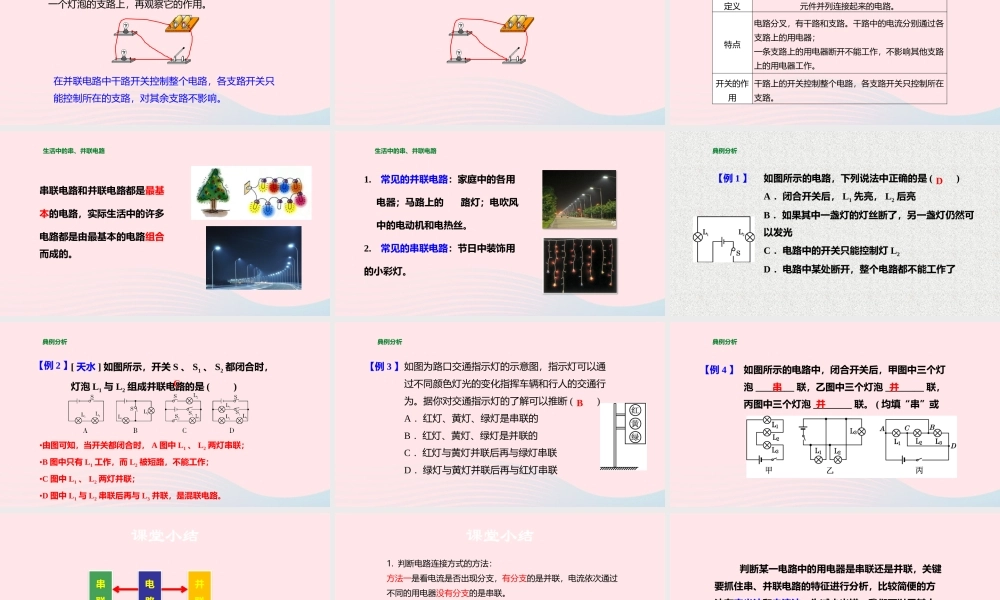

第 14 章 第 3 节连接串联电路和并联电路思考：有两个灯泡、一个开关、两节电池、若干导线，让两个灯泡同时发光，有几种连接方式？请你设计电路图。学习目标1. 知道什么是串、并联电路。2. 会画串、并联电路图，会连接简单的串联电路和并联电路。3. 会设计简单的电路。用电器依次相连的电路叫做串联电路。L1SL2定义两种电路 在串联电路中，开关的位置改变了，它的控制作用是否改变呢？L1SL2提示： 连接电路后，需检查电路连接无误，然后方可闭合开关。实验1在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。两种电路（ 1 ）在串联电路中，改变开关的位置，观察它的作用是否改变？在串联电路中，无论开关处于哪个位置都可以控制整个电路。 两种电路（ 2 ）在串联电路中卸下一个小灯泡，看另一个小灯泡是否还能发光？两种电路1. 串联电路：定义元件逐个顺次连接起来的电路。特点电路不分叉，电流只有一条通路，通过上一个元件的电流同时也完全通过下一个元件；一个用电器由于断开不能工作，其他用电器也不能工作。开关的作用控制电路上所有用电器；开关位置的改变，其控制作用不变。两种电路 L2L1S干路L1 支路L2 支路干路L1 支路L2 支路L1SL2用电器并列相连的电路叫做并联电路。定义两种电路L1L2SSL1在并联电路中，干路开关控制所有用电器。 在并联电路中，支路开关只能控制所在支路的用电器。两种电路（ 3 ）在并联电路中，改变一下开关的位置，比如连到一个灯泡的支路上，再观察它的作用。在并联电路中干路开关控制整个电路，各支路开关只能控制所在的支路，对其余支路不影响。 两种电路 （ 4 ）在并联电路中卸下一个小灯泡，观察另个灯泡是否正常发光？两种电路2. 并联电路： 定义元件并列连接起来的电路。特点电路分叉，有干路和支路。干路中的电流分别通过各支路上的用电器；一条支路上的用电器断开不能工作，不影响其他支路上的用电器工作。开关的作用干路上的开关控制整个电路，各支路开关只控制所在支路。生活中的串、并联电路串联电路和并联电路都是最基本的电路，实际生活中的许多电路都是由最基本的电路组合而成的。生活中的串、并联电路1. 常见的并联电路：家庭中的各用电器；马路上的 路灯；电吹风中的电动机和电热丝。2. 常见的串联电路：节日中装饰用的小彩灯。典例分析【例 1 】 如图所示的电路，下列说法中正确的是 ( )A ．闭合开关后， L1 先亮， L2 后...
