九年级物理下册 91 家用电器课件 (新版)教科版 课件VIP免费

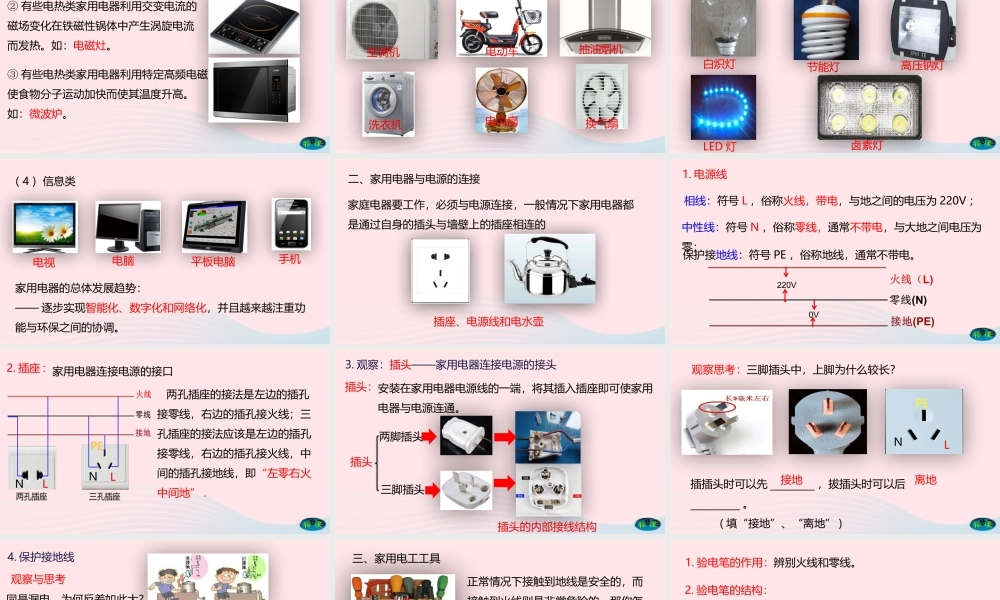

9.1 家用电器② 有些电热类家用电器利用交变电流的磁场变化在铁磁性锅体中产生涡旋电流而发热。如：电磁灶。③ 有些电热类家用电器利用特定高频电磁使食物分子运动加快而使其温度升高。如：微波炉。（ 2 ）电动类洗衣机空调机抽油烟机电动车换气扇电风扇洗衣机（ 3 ）照明类白炽灯节能灯高压钠灯LED 灯卤素灯（ 4 ）信息类家用电器的总体发展趋势：—— 逐步实现智能化、数字化和网络化，并且越来越注重功能与环保之间的协调。电视手机电脑平板电脑二、家用电器与电源的连接插座、电源线和电水壶家庭电器要工作，必须与电源连接，一般情况下家用电器都是通过自身的插头与墙壁上的插座相连的相线：符号 L ，俗称火线，带电，与地之间的电压为 220V ；中性线：符号 N ，俗称零线，通常不带电，与大地之间电压为零；保护接地线：符号 PE ，俗称地线，通常不带电。1. 电源线 两孔插座的接法是左边的插孔接零线，右边的插孔接火线；三孔插座的接法应该是左边的插孔接零线，右边的插孔接火线，中间的插孔接地线，即“左零右火中间地” .2. 插座 : 家用电器连接电源的接口3. 观察：插头——家用电器连接电源的接头插头：安装在家用电器电源线的一端，将其插入插座即可使家用电器与电源连通。插头的内部接线结构两脚插头三脚插头插头LNPE观察思考：三脚插头中，上脚为什么较长？插插头时可以先 _________ ，拔插头时可以后__________ 。 ( 填“接地”、“离地” )接地离地同是漏电，为何反差如此大？当用电器漏电，金属壳上就有 220V 的电压 . 人触及它时，电流就会通过人体进入大地，发生触电事故 . 若外壳接地，电流就会经接地线进入大地，就不再有电流流经人体 .观察与思考4. 保护接地线LNPE熔断器三、家用电工工具 验电笔是这个包中必备的工具，用于检查低压导体或电气设备外壳是否带电。家用电工工具包正常情况下接触到地线是安全的，而接触到火线则是非常危险的，那你怎么辨认出哪根线是火线？ 2. 验电笔的结构：氖管电阻笔尖金属体笔尾金属体弹簧1. 验电笔的作用：辨别火线和零线。验电笔由金属笔尾、金属笔尖、弹簧、电阻和氖管组成。3. 测试原理氖管中充有稀薄的氖气，两端是两个金属电极。当电极间的电压达到一定值时，氖气会导电。当电流从一个电极流到另一个电极时，氖气会发光。如果试电笔的氖管发光，则被测导线是火线；如果试电笔的氖管不发光，则被测导线是零线。为什么手触笔尾金属体时氖管...
