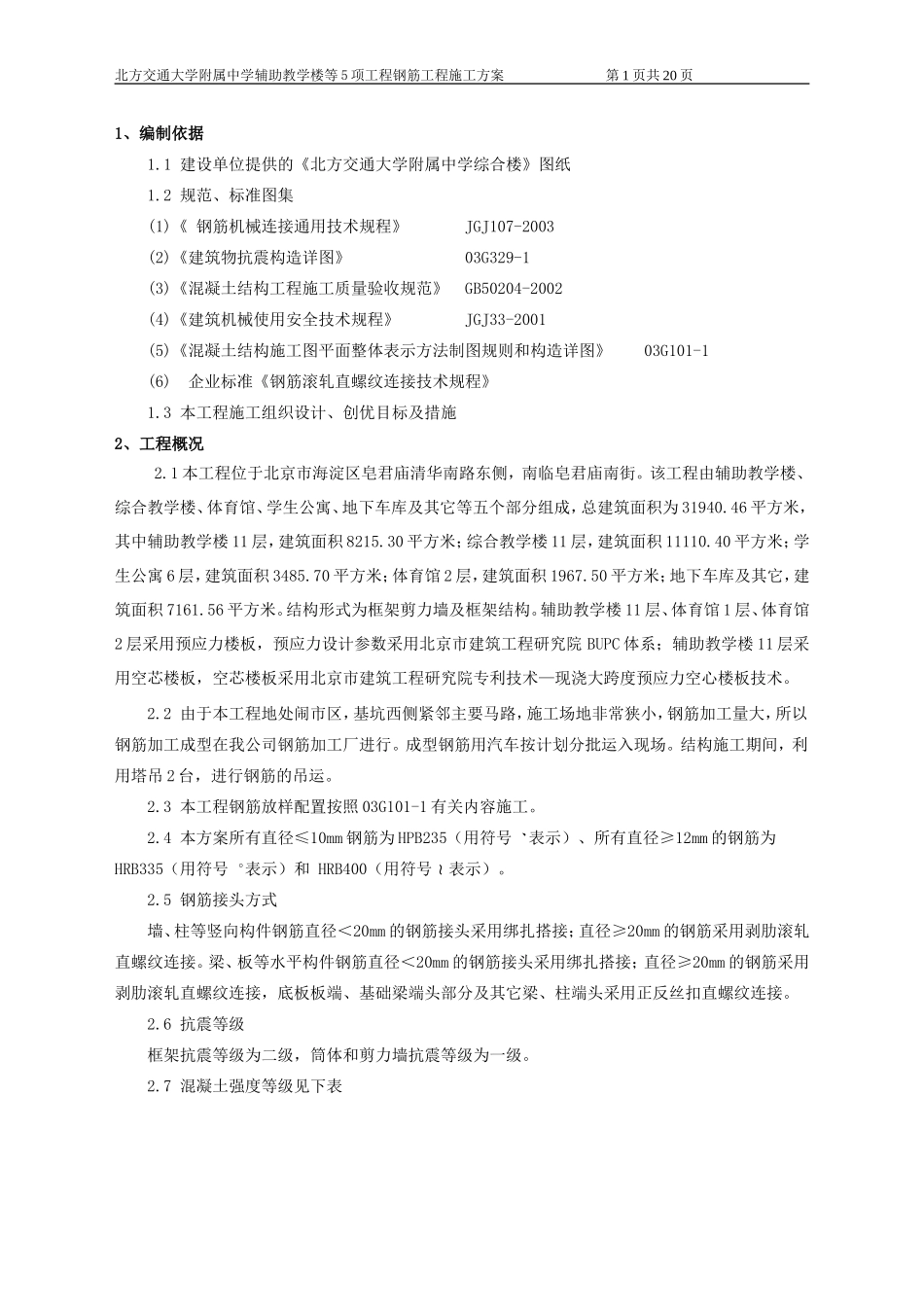

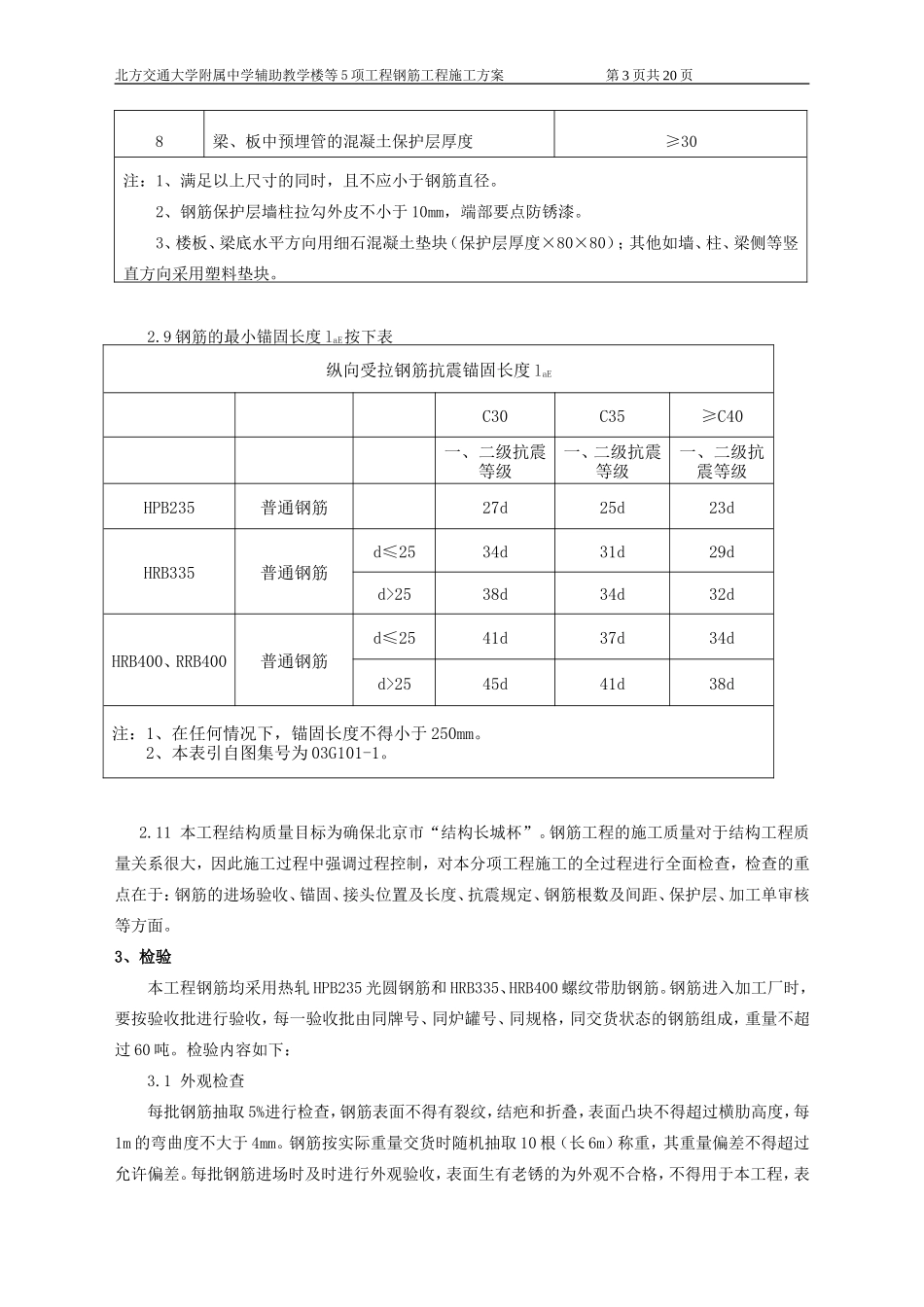

北方交通大学附属中学辅助教学楼等5项工程钢筋工程施工方案第1页共20页1、编制依据1.1建设单位提供的《北方交通大学附属中学综合楼》图纸1.2规范、标准图集(1)《钢筋机械连接通用技术规程》JGJ107-2003(2)《建筑物抗震构造详图》03G329-1(3)《混凝土结构工程施工质量验收规范》GB50204-2002(4)《建筑机械使用安全技术规程》JGJ33-2001(5)《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-1(6)企业标准《钢筋滚轧直螺纹连接技术规程》1.3本工程施工组织设计、创优目标及措施2、工程概况2.1本工程位于北京市海淀区皂君庙清华南路东侧，南临皂君庙南街。该工程由辅助教学楼、综合教学楼、体育馆、学生公寓、地下车库及其它等五个部分组成，总建筑面积为31940.46平方米，其中辅助教学楼11层，建筑面积8215.30平方米；综合教学楼11层，建筑面积11110.40平方米；学生公寓6层，建筑面积3485.70平方米；体育馆2层，建筑面积1967.50平方米；地下车库及其它，建筑面积7161.56平方米。结构形式为框架剪力墙及框架结构。辅助教学楼11层、体育馆1层、体育馆2层采用预应力楼板，预应力设计参数采用北京市建筑工程研究院BUPC体系；辅助教学楼11层采用空芯楼板，空芯楼板采用北京市建筑工程研究院专利技术—现浇大跨度预应力空心楼板技术。2.2由于本工程地处闹市区，基坑西侧紧邻主要马路，施工场地非常狭小，钢筋加工量大，所以钢筋加工成型在我公司钢筋加工厂进行。成型钢筋用汽车按计划分批运入现场。结构施工期间，利用塔吊2台，进行钢筋的吊运。2.3本工程钢筋放样配置按照03G101-1有关内容施工。2.4本方案所有直径≤10mm钢筋为HPB235（用符号表示）、所有直径≥12mm的钢筋为HRB335（用符号表示）和HRB400（用符号表示）。2.5钢筋接头方式墙、柱等竖向构件钢筋直径＜20mm的钢筋接头采用绑扎搭接；直径≥20mm的钢筋采用剥肋滚轧直螺纹连接。梁、板等水平构件钢筋直径＜20mm的钢筋接头采用绑扎搭接；直径≥20mm的钢筋采用剥肋滚轧直螺纹连接，底板板端、基础梁端头部分及其它梁、柱端头采用正反丝扣直螺纹连接。2.6抗震等级框架抗震等级为二级，筒体和剪力墙抗震等级为一级。2.7混凝土强度等级见下表北方交通大学附属中学辅助教学楼等5项工程钢筋工程施工方案第2页共20页柱墙梁及顶板综合教学楼（辅助教学楼）地上1-4层C40C30C305层以上C35C30C30学生公寓地上1-2层C35C30C303层以上C30C30C30体育馆地上1-2层C35C30C30地下车库及其它1-6轴/E-S轴C45C35C353-15轴/A-D轴C40C35C3512-18轴/H-M轴C40C30C308-18轴/N-S轴C35C30C30预应力梁板C40基础（综合教学楼、辅助教学楼）C35基础（学生公寓、体育馆）C30垫层C15注：地下室全部采用防渗混凝土（S8），内掺UEA2.8钢筋保护层序号部位保护层厚度下层上层1基础40252地下室外墙30（外侧）15（内侧）3与土壤接触的地下室顶板25（迎水面）15（背水面）4与土壤接触的地下室顶板梁35（迎水面）25（背水面）5其它梁256柱子307各层楼板，楼梯板和其他混凝土墙15北方交通大学附属中学辅助教学楼等5项工程钢筋工程施工方案第3页共20页8梁、板中预埋管的混凝土保护层厚度≥30注：1、满足以上尺寸的同时，且不应小于钢筋直径。2、钢筋保护层墙柱拉勾外皮不小于10mm，端部要点防锈漆。3、楼板、梁底水平方向用细石混凝土垫块（保护层厚度×80×80）；其他如墙、柱、梁侧等竖直方向采用塑料垫块。2.9钢筋的最小锚固长度laE按下表纵向受拉钢筋抗震锚固长度laEC30C35≥C40一、二级抗震等级一、二级抗震等级一、二级抗震等级HPB235普通钢筋27d25d23dHRB335普通钢筋d≤2534d31d29dd>2538d34d32dHRB400、RRB400普通钢筋d≤2541d37d34dd>2545d41d38d注：1、在任何情况下，锚固长度不得小于250mm。2、本表引自图集号为03G101-1。2.11本工程结构质量目标为确保北京市“结构长城杯”。钢筋工程的施工质量对于结构工程质量关系很大，因此施工过程中强调过程控制，对本分项工程施工的全过程进行全面检查，检查的重点在于：钢筋的进场验收、锚固、接头位置及长度、抗震规定、钢筋根数及间距、保护层、加工单审核等方面。3、检验本工程钢筋均采用热轧HPB235光圆...
