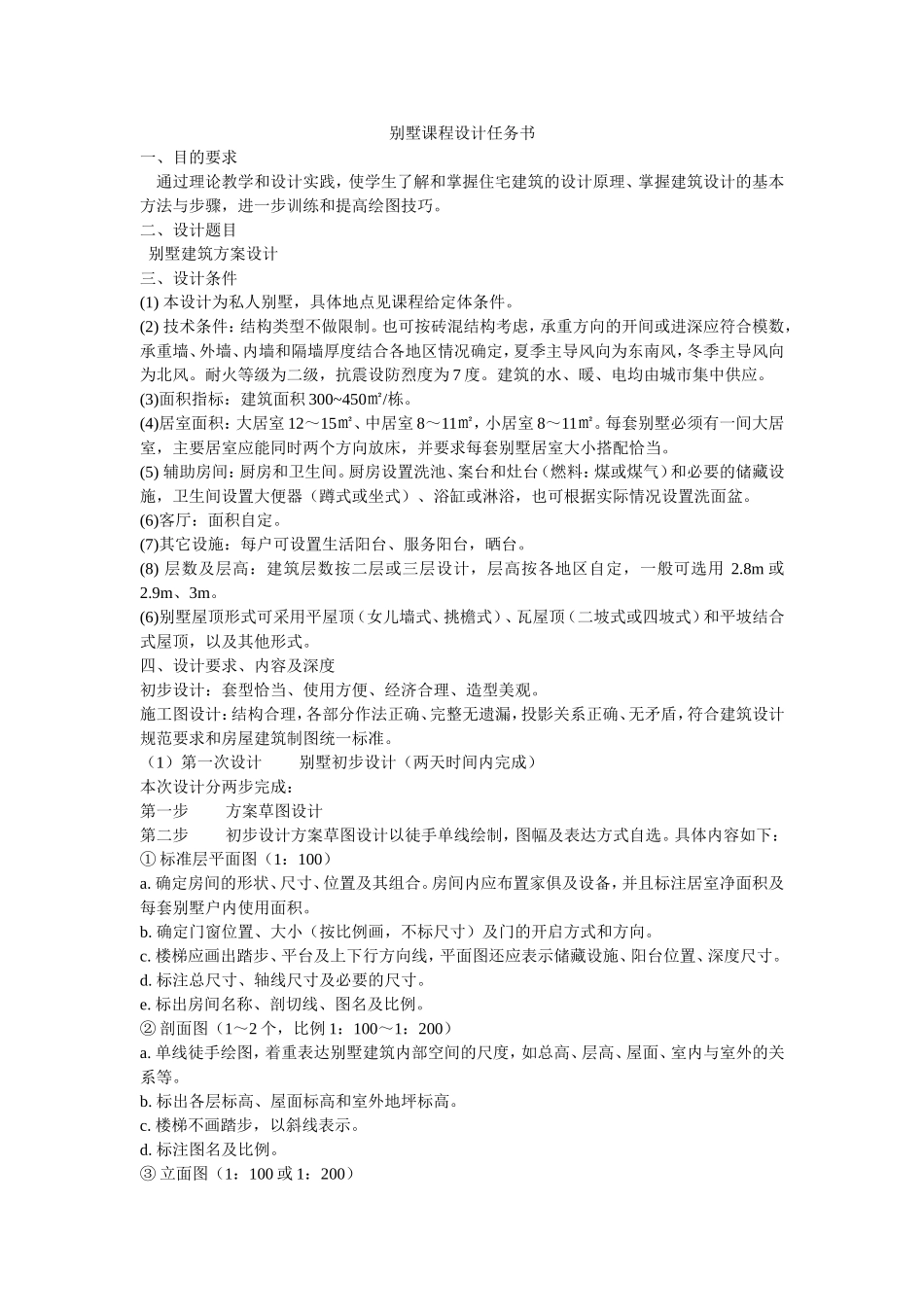

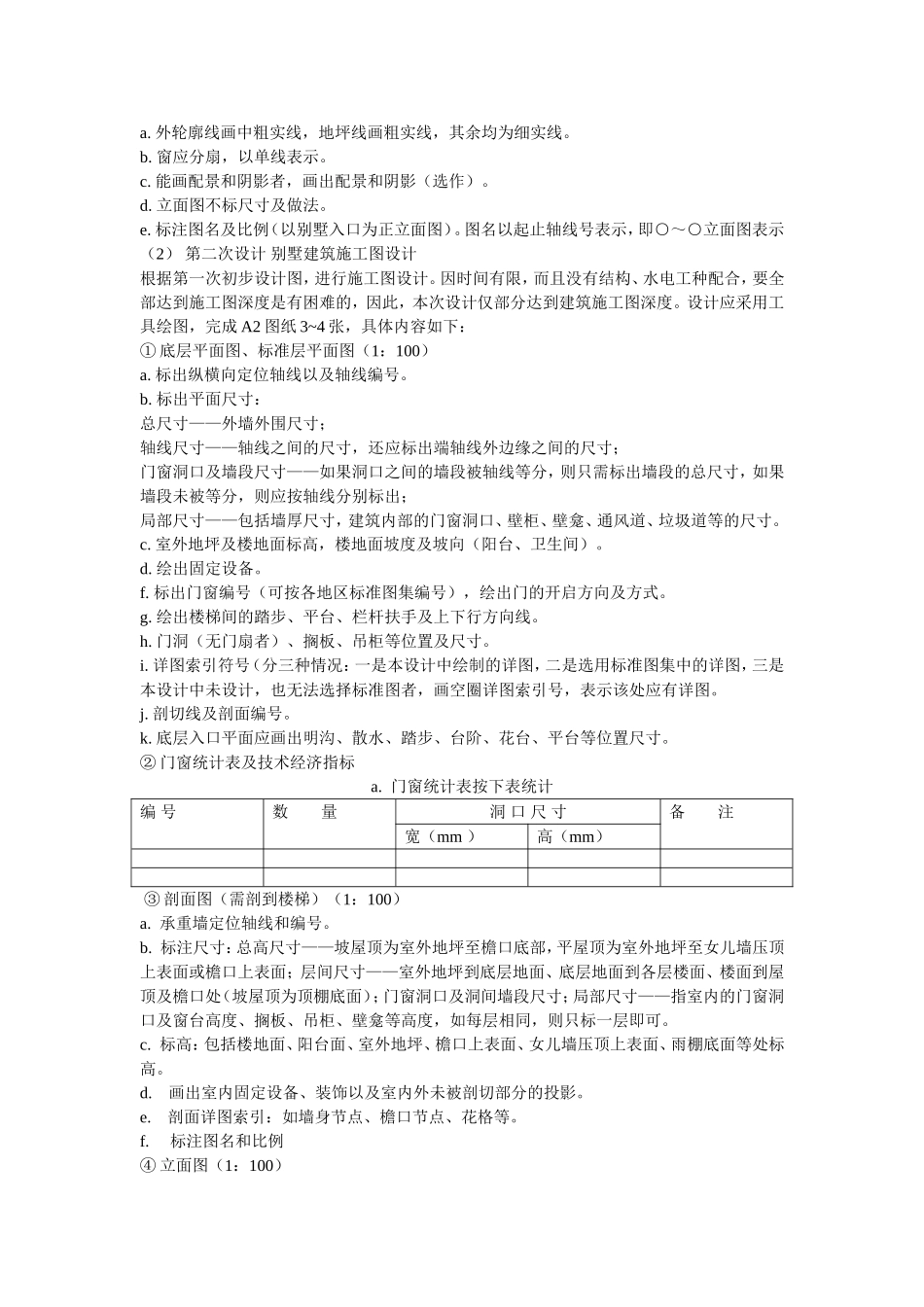

别墅课程设计任务书一、目的要求通过理论教学和设计实践，使学生了解和掌握住宅建筑的设计原理、掌握建筑设计的基本方法与步骤，进一步训练和提高绘图技巧。二、设计题目别墅建筑方案设计三、设计条件(1)本设计为私人别墅，具体地点见课程给定体条件。(2)技术条件：结构类型不做限制。也可按砖混结构考虑，承重方向的开间或进深应符合模数，承重墙、外墙、内墙和隔墙厚度结合各地区情况确定，夏季主导风向为东南风，冬季主导风向为北风。耐火等级为二级，抗震设防烈度为7度。建筑的水、暖、电均由城市集中供应。(3)面积指标：建筑面积300~450㎡/栋。(4)居室面积：大居室12～15㎡、中居室8～11㎡，小居室8～11㎡。每套别墅必须有一间大居室，主要居室应能同时两个方向放床，并要求每套别墅居室大小搭配恰当。(5)辅助房间：厨房和卫生间。厨房设置洗池、案台和灶台（燃料：煤或煤气）和必要的储藏设施，卫生间设置大便器（蹲式或坐式）、浴缸或淋浴，也可根据实际情况设置洗面盆。(6)客厅：面积自定。(7)其它设施：每户可设置生活阳台、服务阳台，晒台。(8)层数及层高：建筑层数按二层或三层设计，层高按各地区自定，一般可选用2.8m或2.9m、3m。(6)别墅屋顶形式可采用平屋顶（女儿墙式、挑檐式）、瓦屋顶（二坡式或四坡式）和平坡结合式屋顶，以及其他形式。四、设计要求、内容及深度初步设计：套型恰当、使用方便、经济合理、造型美观。施工图设计：结构合理，各部分作法正确、完整无遗漏，投影关系正确、无矛盾，符合建筑设计规范要求和房屋建筑制图统一标准。（1）第一次设计别墅初步设计（两天时间内完成）本次设计分两步完成：第一步方案草图设计第二步初步设计方案草图设计以徒手单线绘制，图幅及表达方式自选。具体内容如下：①标准层平面图（1：100）a.确定房间的形状、尺寸、位置及其组合。房间内应布置家俱及设备，并且标注居室净面积及每套别墅户内使用面积。b.确定门窗位置、大小（按比例画，不标尺寸）及门的开启方式和方向。c.楼梯应画出踏步、平台及上下行方向线，平面图还应表示储藏设施、阳台位置、深度尺寸。d.标注总尺寸、轴线尺寸及必要的尺寸。e.标出房间名称、剖切线、图名及比例。②剖面图（1～2个，比例1：100～1：200）a.单线徒手绘图，着重表达别墅建筑内部空间的尺度，如总高、层高、屋面、室内与室外的关系等。b.标出各层标高、屋面标高和室外地坪标高。c.楼梯不画踏步，以斜线表示。d.标注图名及比例。③立面图（1：100或1：200）a.外轮廓线画中粗实线，地坪线画粗实线，其余均为细实线。b.窗应分扇，以单线表示。c.能画配景和阴影者，画出配景和阴影（选作）。d.立面图不标尺寸及做法。e.标注图名及比例（以别墅入口为正立面图）。图名以起止轴线号表示，即○～○立面图表示（2）第二次设计别墅建筑施工图设计根据第一次初步设计图，进行施工图设计。因时间有限，而且没有结构、水电工种配合，要全部达到施工图深度是有困难的，因此，本次设计仅部分达到建筑施工图深度。设计应采用工具绘图，完成A2图纸3~4张，具体内容如下：①底层平面图、标准层平面图（1：100）a.标出纵横向定位轴线以及轴线编号。b.标出平面尺寸：总尺寸——外墙外围尺寸；轴线尺寸——轴线之间的尺寸，还应标出端轴线外边缘之间的尺寸；门窗洞口及墙段尺寸——如果洞口之间的墙段被轴线等分，则只需标出墙段的总尺寸，如果墙段未被等分，则应按轴线分别标出；局部尺寸——包括墙厚尺寸，建筑内部的门窗洞口、壁柜、壁龛、通风道、垃圾道等的尺寸。c.室外地坪及楼地面标高，楼地面坡度及坡向（阳台、卫生间）。d.绘出固定设备。f.标出门窗编号（可按各地区标准图集编号），绘出门的开启方向及方式。g.绘出楼梯间的踏步、平台、栏杆扶手及上下行方向线。h.门洞（无门扇者）、搁板、吊柜等位置及尺寸。i.详图索引符号（分三种情况：一是本设计中绘制的详图，二是选用标准图集中的详图，三是本设计中未设计，也无法选择标准图者，画空圈详图索引号，表示该处应有详图。j.剖切线及剖面编号。k.底层入口平面应画出明沟、散水、踏步、台阶、花台、平台等位置尺寸。②门窗统计表及技术经...
