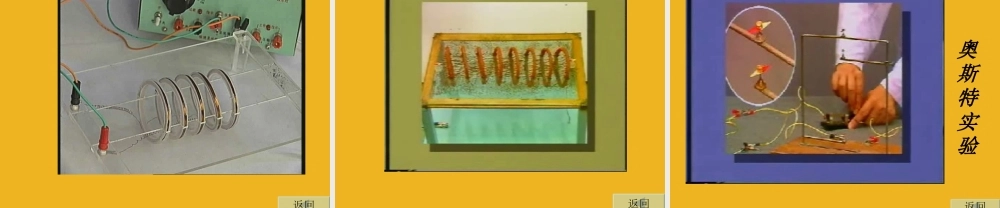

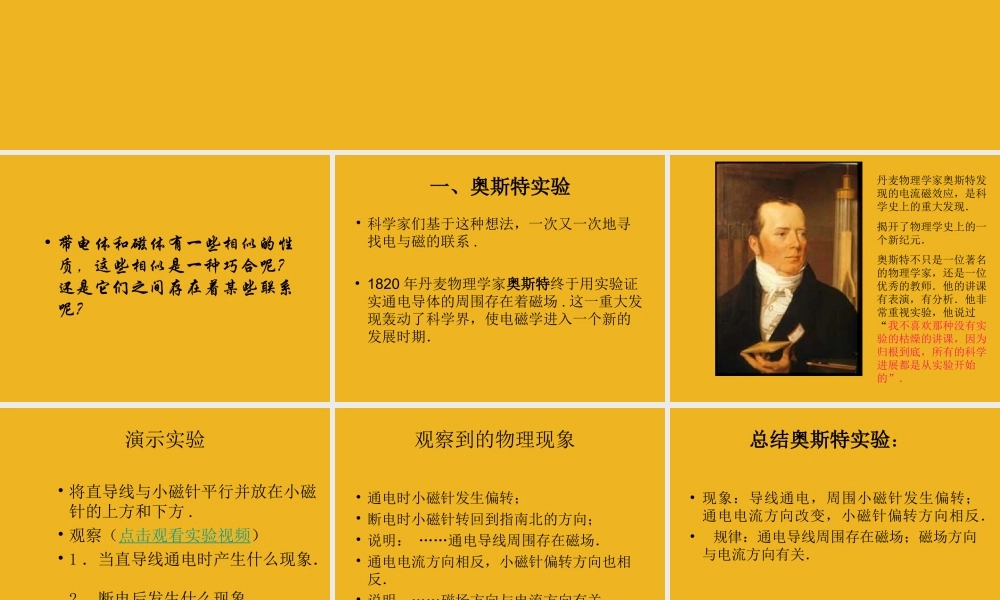

电和磁• 带电体和磁体有一些相似的性质，这些相似是一种巧合呢？还是它们之间存在着某些联系呢？ 一、奥斯特实验• 科学家们基于这种想法，一次又一次地寻找电与磁的联系 .• 1820 年丹麦物理学家奥斯特终于用实验证实通电导体的周围存在着磁场 . 这一重大发现轰动了科学界，使电磁学进入一个新的发展时期． 丹麦物理学家奥斯特发现的电流磁效应，是科学史上的重大发现．揭开了物理学史上的一个新纪元．奥斯特不只是一位著名的物理学家，还是一位优秀的教师．他的讲课有表演，有分析．他非常重视实验，他说过“我不喜欢那种没有实验的枯燥的讲课，因为归根到底，所有的科学进展都是从实验开始的”． 演示实验• 将直导线与小磁针平行并放在小磁针的上方和下方 .• 观察（点击观看实验视频）• 1 ．当直导线通电时产生什么现象．2 ．断电后发生什么现象．3 ．改变通电电流的方向后发生什么现象 .观察到的物理现象 • 通电时小磁针发生偏转；• 断电时小磁针转回到指南北的方向；• 说明： ……通电导线周围存在磁场．• 通电电流方向相反，小磁针偏转方向也相反．• 说明：……磁场方向与电流方向有关． 总结奥斯特实验： • 现象：导线通电，周围小磁针发生偏转；通电电流方向改变，小磁针偏转方向相反．• 规律：通电导线周围存在磁场；磁场方向与电流方向有关． 二、通电螺线管的磁场• 观察铁屑的分布和小磁针的指向．在板上均匀撒满铁屑在螺线管两端各放一个小磁针，通电后观察小磁针的指向．轻轻敲板，观察铁屑的排列．改变电流方向再观察一次．• 实验演示• 在板上均匀撒满铁屑，通电后轻轻敲板，观察铁屑的排列．• 实验演示想一想• 通电前小磁针如何指向，通电后发生什么现象？• 原来小磁针指南北，通电后磁针偏转．想一想• 通电后，轻轻敲板，铁屑为什么会产生规则排列？铁屑的排列与什么现象一样？• 铁屑磁化变成“小磁针”，轻敲使铁屑可自由转动．使铁屑按磁场进行排列．其排列与条形磁体的排列相同，通电螺线管相当于条形磁体．想一想• 改变通电方向，小磁针的指向有什么不同，说明什么？• 小磁针指向相反，说明通电螺线管两端的极性与通电电流有关 .三、安培定则． 通电螺线管相当于一个条形磁体，其极性和电流方向的关系符合： 安培定则——右手螺旋定则．安培定则• 用右手握螺线管，让四指弯向螺线管电流的方向，则大拇指所指的那端就是螺线管的北极．返回返回奥斯特实验返回
