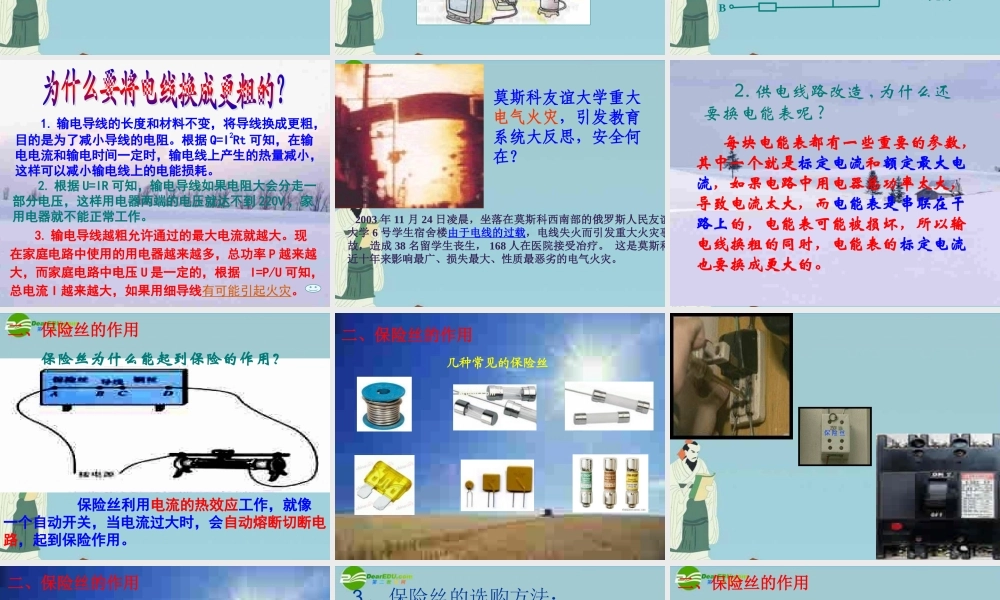

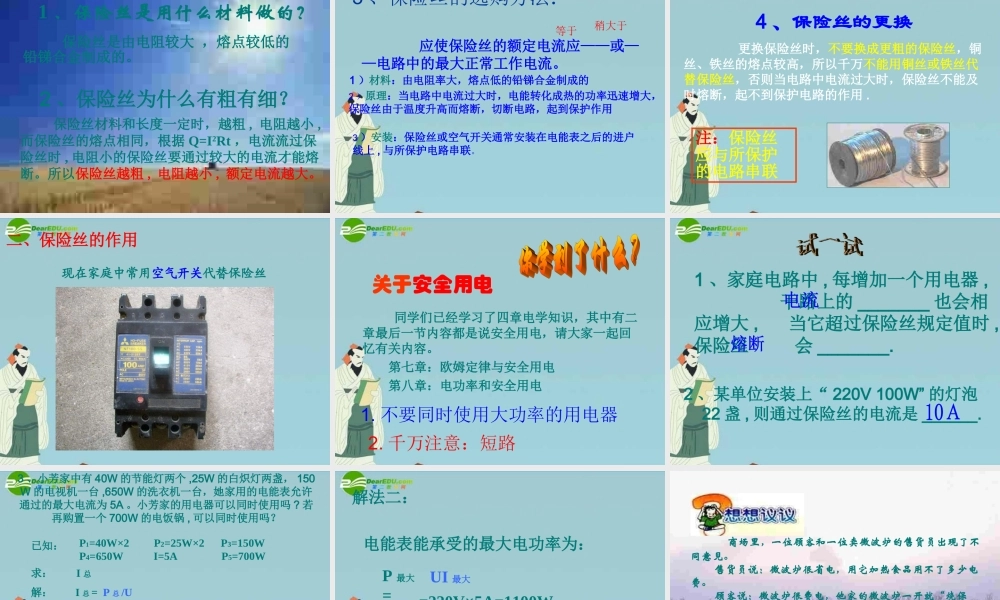

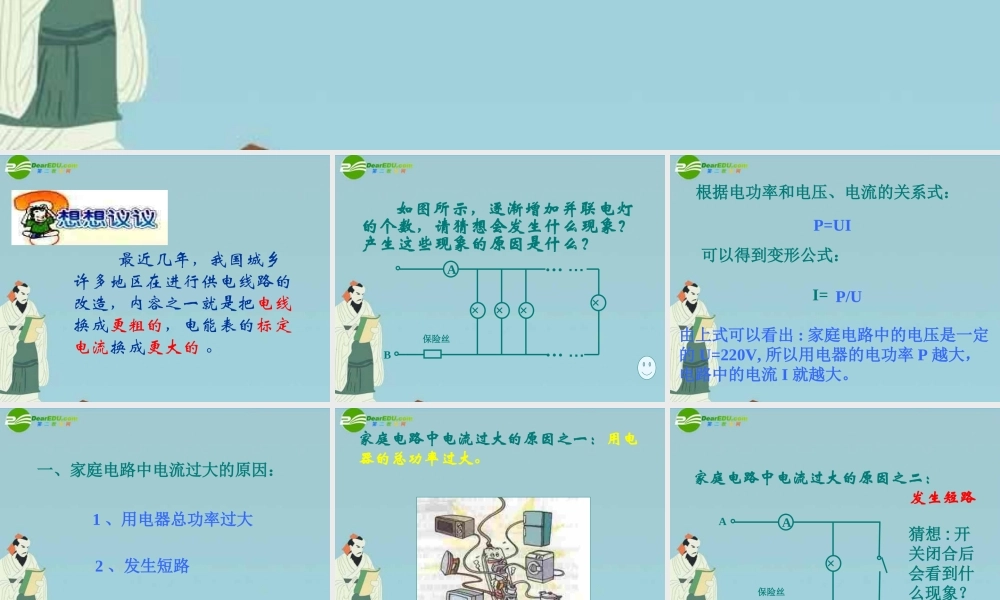

电功率与安全用电教学目标： 1. 知道家庭电路中电流与用电器的总功率的关系。 2. 观察保险丝的作用 最近几年，我国城乡许多地区在进行供电线路的改造，内容之一就是把电线换成更粗的，电能表的标定电流换成更大的 。 如图所示，逐渐增加并联电灯的个数，请猜想会发生什么现象？产生这些现象的原因是什么？A××××… …… …保险丝。。 AB根据电功率和电压、电流的关系式：P=UI可以得到变形公式： I= P/U由上式可以看出 : 家庭电路中的电压是一定的 U=220V, 所以用电器的电功率 P 越大，电路中的电流 I 就越大。一、家庭电路中电流过大的原因：1 、用电器总功率过大2 、发生短路家庭电路中电流过大的原因之一：用电器的总功率过大。家庭电路中电流过大的原因之二： 发生短路×。。ABA保险丝。猜想 : 开关闭合后会看到什么现象？ 1. 输电导线的长度和材料不变，将导线换成更粗，目的是为了减小导线的电阻。根据 Q=I2Rt 可知，在输电电流和输电时间一定时，输电线上产生的热量减小，这样可以减小输电线上的电能损耗。 2. 根据 U=IR 可知，输电导线如果电阻大会分走一部分电压，这样用电器两端的电压就达不到 220V ，家用电器就不能正常工作。 3. 输电导线越粗允许通过的最大电流就越大。现在家庭电路中使用的用电器越来越多，总功率 P 越来越大，而家庭电路中电压 U 是一定的，根据 I=P/U 可知，总电流 I 越来越大，如果用细导线有可能引起火灾。 2003 年 11 月 24 日凌晨，坐落在莫斯科西南部的俄罗斯人民友谊大学 6 号学生宿舍楼由于电线的过载，电线失火而引发重大火灾事故，造成 38 名留学生丧生， 168 人在医院接受冶疗。 这是莫斯科近十年来影响最广、损失最大、性质最恶劣的电气火灾。 莫斯科友谊大学重大电气火灾，引发教育系统大反思，安全何在？ 2. 供电线路改造 , 为什么还要换电能表呢 ? 每块电能表都有一些重要的参数，其中一个就是标定电流和额定最大电流，如果电路中用电器总功率太大，导致电流太大，而电能表是串联在干路上的，电能表可能被损坏，所以输电线换粗的同时，电能表的标定电流也要换成更大的。 保险丝利用电流的热效应工作，就像一个自动开关，当电流过大时，会自动熔断切断电路，起到保险作用。保险丝为什么能起到保险的作用？二、保险丝的作用几种常见的保险丝 二、保险丝的作用 1 、保险丝是用什么材料做的？ 保险丝是由电阻较大 ，熔点较低...
