九年级数学下册 第3章圆36 三视图教学课件 湘教版 课件VIP免费

九年级数学下册 第3章圆36 三视图教学课件 湘教版 课件九年级数学下册 第3章圆36 三视图教学课件 湘教版 课件九年级数学下册 第3章圆36 三视图教学课件 湘教版 课件九年级数学下册 第3章圆36 三视图教学课件 湘教版 课件九年级数学下册 第3章圆36 三视图教学课件 湘教版 课件

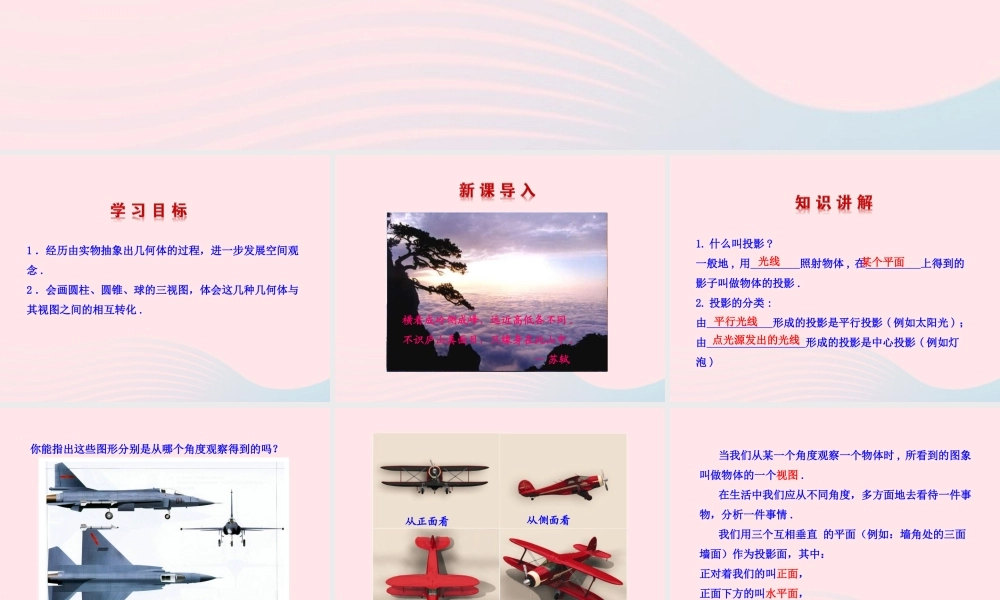

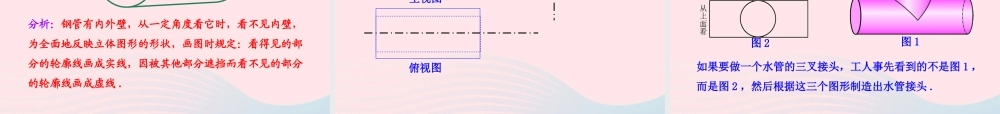

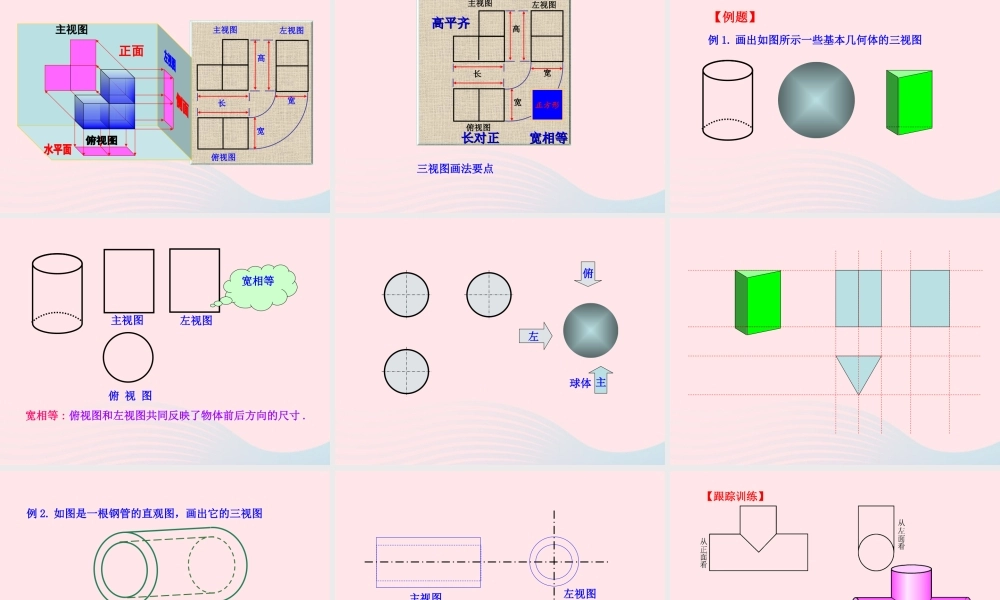

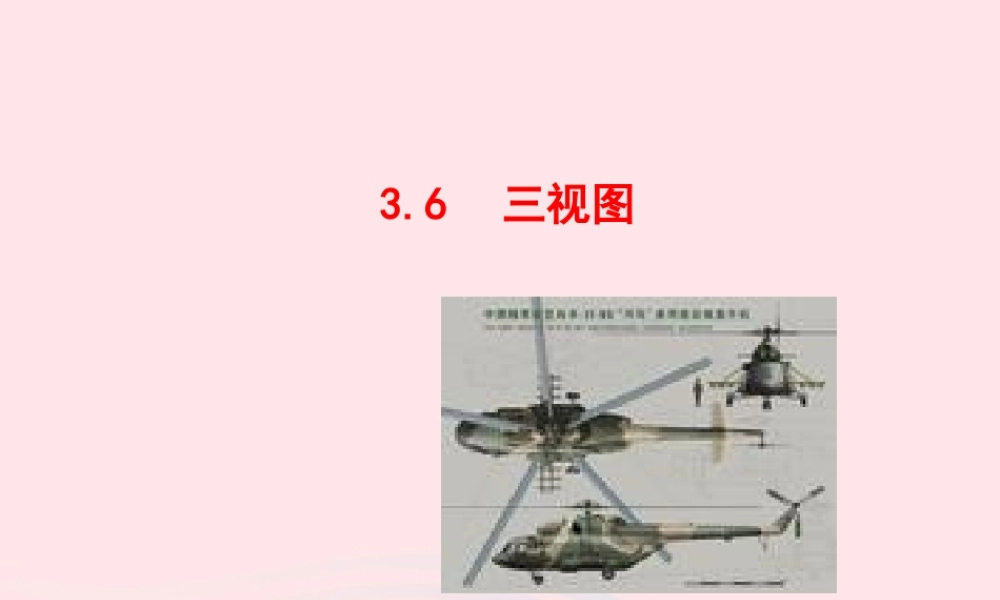

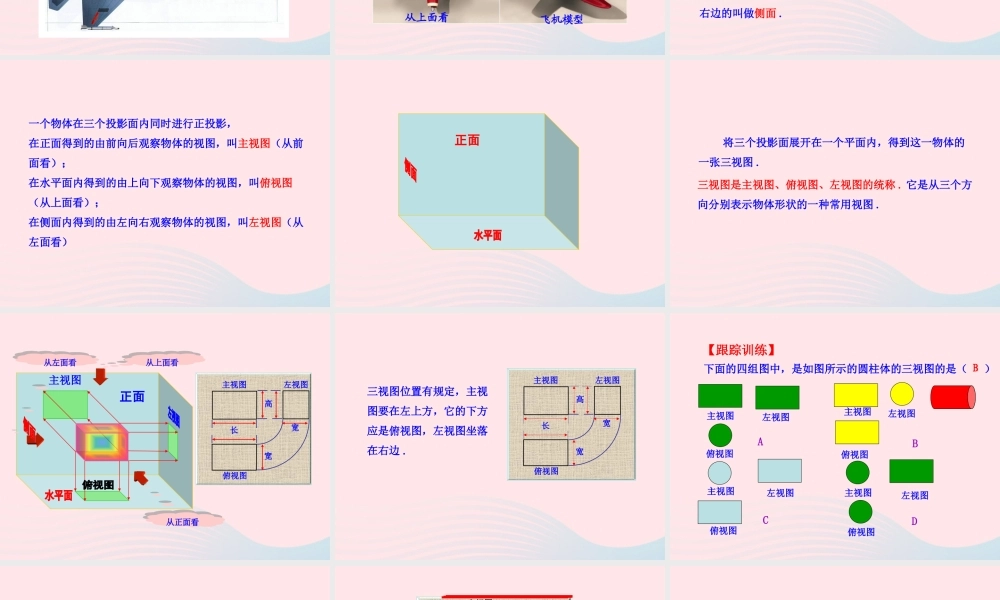

3.6 三视图1 .经历由实物抽象出几何体的过程,进一步发展空间观念 .2 .会画圆柱、圆锥、球的三视图,体会这几种几何体与其视图之间的相互转化 .横看成岭侧成峰,远近高低各不同 .不识庐山真面目,只缘身在此山中 . — 苏轼1. 什么叫投影 ?一般地 , 用 照射物体 , 在 上得到的影子叫做物体的投影 .2. 投影的分类 :由 形成的投影是平行投影 ( 例如太阳光 ) ;由 形成的投影是中心投影 ( 例如灯泡 )光线某个平面平行光线点光源发出的光线你能指出这些图形分别是从哪个角度观察得到的吗?从正面看从侧面看从上面看飞机模型 当我们从某一个角度观察一个物体时 , 所看到的图象叫做物体的一个视图 . 在生活中我们应从不同角度,多方面地去看待一件事物,分析一件事情 . 我们用三个互相垂直 的平面(例如:墙角处的三面墙面)作为投影面,其中:正对着我们的叫正面,正面下方的叫水平面,右边的叫做侧面 .一个物体在三个投影面内同时进行正投影,在正面得到的由前向后观察物体的视图,叫主视图(从前面看);在水平面内得到的由上向下观察物体的视图,叫俯视图(从上面看);在侧面内得到的由左向右观察物体的视图,叫左视图(从左面看)正面三视图是主视图、俯视图、左视图的统称 . 它是从三个方向分别表示物体形状的一种常用视图 . 将三个投影面展开在一个平面内,得到这一物体的一张三视图 .主视图主视图俯视图左视图正面从上面看从上面看从正面看从正面看从左面看从左面看高长宽宽主视图俯视图左视图高长宽宽三视图位置有规定,主视图要在左上方,它的下方应是俯视图,左视图坐落在右边 .下面的四组图中,是如图所示的圆柱体的三视图的是( )主视图左视图俯视图A主视图左视图俯视图B主视图左视图俯视图C主视图左视图俯视图DB【跟踪训练】主视图主视图左视图正面高长宽宽俯视图主视图左视图高长宽宽俯视图高平齐高平齐长对正长对正宽相等宽相等正方形三视图画法要点例 1. 画出如图所示一些基本几何体的三视图【例题】主视图左视图俯 视 图宽相等宽相等 : 俯视图和左视图共同反映了物体前后方向的尺寸 .球体左俯主例 2. 如图是一根钢管的直观图,画出它的三视图分析:钢管有内外壁,从一定角度看它时,看不见内壁,为全面地反映立体图形的形状,画图时规定:看得见的部分的轮廓线画成实线,因被其他部分遮挡而看不见的部分的轮廓线画成虚线 .主视图俯视图左视图如果要做一个水管的三叉接头,...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级数学下册 第3章圆36 三视图教学课件 湘教版 课件
