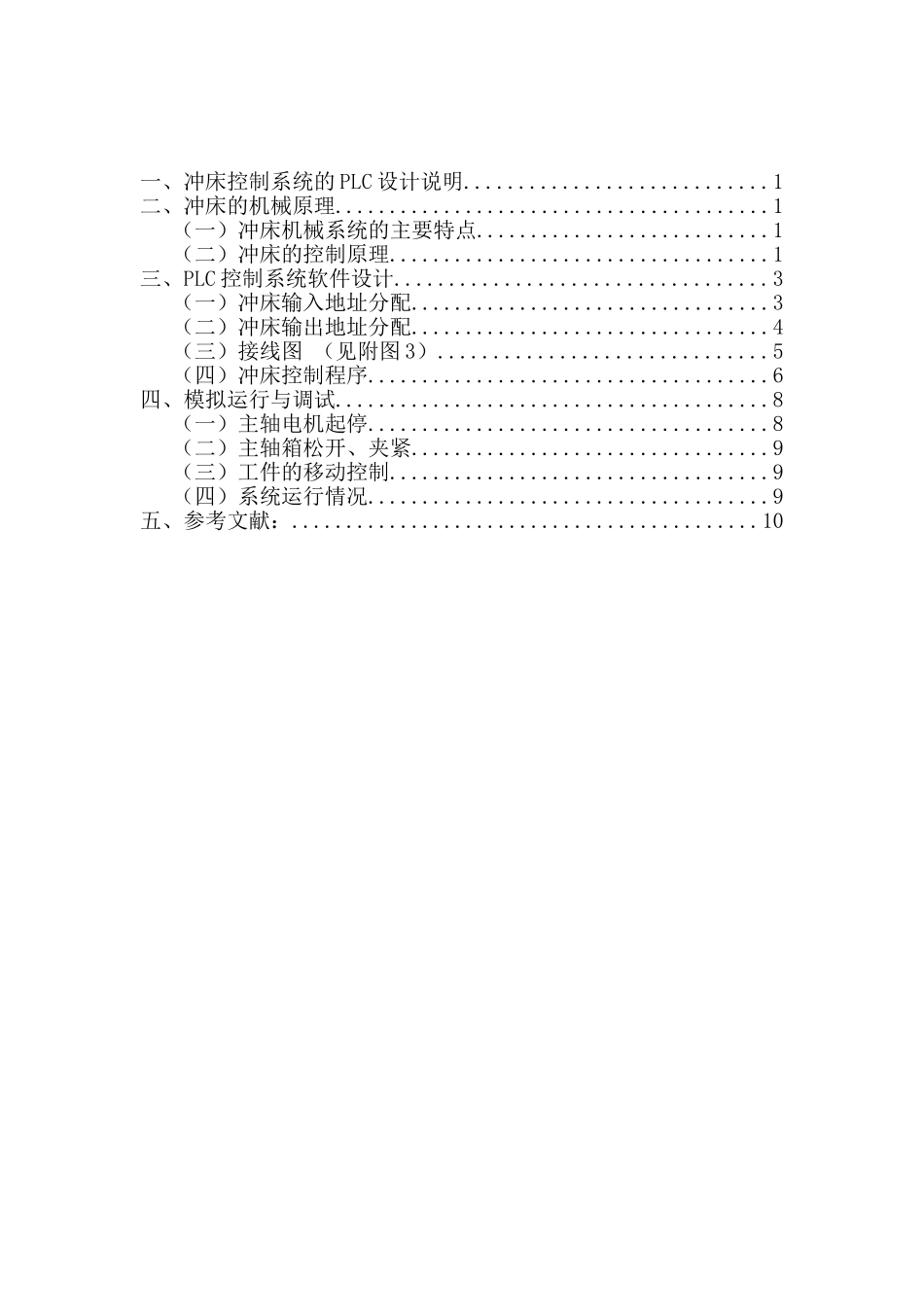

天津广播电视大学（武清）机电一体化系统设计基础专题报告题目冲床控制系统班级机械本2015秋姓名王成学号1512001252734目录一、冲床控制系统的PLC设计说明............................1二、冲床的机械原理........................................1（一）冲床机械系统的主要特点...........................1（二）冲床的控制原理...................................1三、PLC控制系统软件设计..................................3（一）冲床输入地址分配.................................3（二）冲床输出地址分配.................................4（三）接线图（见附图3）..............................5（四）冲床控制程序.....................................6四、模拟运行与调试........................................8（一）主轴电机起停.....................................8（二）主轴箱松开、夹紧.................................9（三）工件的移动控制...................................9（四）系统运行情况.....................................9五、参考文献：...........................................10一、冲床控制系统的PLC设计说明冲床控制系统的PLC课程设计是我们学完了电大的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们三年的大学生活中占有重要的地位。就我个人而言，我希望能通过这次课程设计对自己从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力。二、冲床的机械原理冲床适用于在重大型零件上冲孔工作。（一）冲床机械系统的主要特点1.该冲床的工件移动系统采用电机控制2.冲床系统中，采用了进油和回油路的双重节流调速回路，并以回油节流调速为主，因此，工作台的运动平稳，且可减小工作台启动时的前冲现象。3.具有卸荷回路，机床不工作时，可使系统卸荷，以减少功率损失和减少油液发热。（二）冲床的控制原理1.控制线路特点（1）电路、控制线路、信号指示灯电路及机床照明均采用自动空气断路器作为电源引入开关。自动空气断路器中的电磁脱扣装置作为短路保护电器而取代熔断器。另外，此断路器也具有零压保护和欠压保护作用。（2）由于各台电动机的容量不同，在起动时须区别对待。主轴电动机容量较大，为降低起动电流，采用了Y—△起动控制线路。其它五台电动机采用接触器直接起动控制线路或开关直接起动控制线路。（3）控制线路装有总起动与总停止按钮，便于操作和在发生事故时紧急停车。（4）冲床的上升运动和下降运动有严格的动作顺序，由限位开关SQ3给以保证。（5）每一个主要动作均有指示灯做出指示，便于操作和进行电气维修。（6）主轴的夹紧与松开单独用一台电动机拖动，使控制更为灵活。（7）冲压头的上升运动和下降运动可以用主轴箱上的十字开关操作，也可以装在立柱下部的控制按钮操作，属于两地控制线路。（8）立柱与主轴箱的松开与夹紧可以同时进行操作，也可以单独进行。（9）控制线路采取了可靠的电气联锁措施，以防止发生电源短路事故。2.电气线路概述主电路由六台三相交流异步电动机及其有关的电气元件组成。主轴电动机只有一个旋转方向，因为功率较大，所以采用Y—△起动控制线路。冷却泵电动机也只有一个旋转方向，采用开关直接起动控制线路。其它四台交流电动机都有两个旋转方向，采用交流接触器起动控制线路。M1为主电动机，由交流接触器KM1、KM2和KM3进行Y—△起动，KM1和KM3也是M1的停1止电器。M1的短路保护电器是总电源引入开关——自动空气断路器QF1中的电磁脱扣装置。热继电器FR1是M1的过载保护电器。M2是冲压头升降电动机。交流接触器KM4控制M2的正向起动与停止。M2的反向起动与停止由反向交流接触器KM5控制。M2的短路保护电器也是自动空气断路器QF1中的电磁脱扣装置。因为M2是短时间工作，所以不设过载保护电器。M3是冲压头和主轴箱松开与夹紧电动机，它实质上是液压油泵电动机，为冲压头与主轴箱的松开与夹紧提供压力油。交流接触器KM6控制M3的正向起动与停止...
