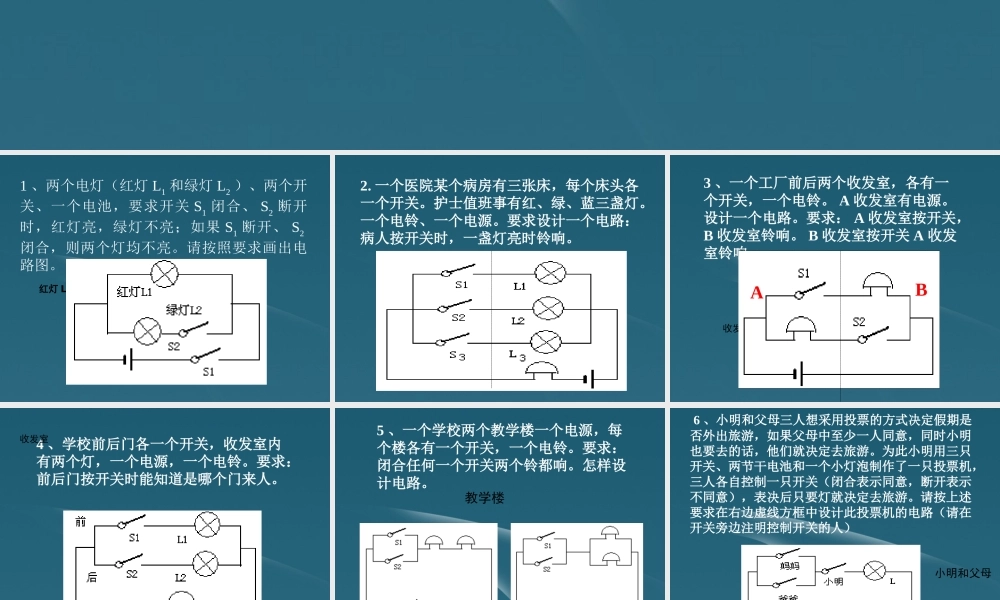

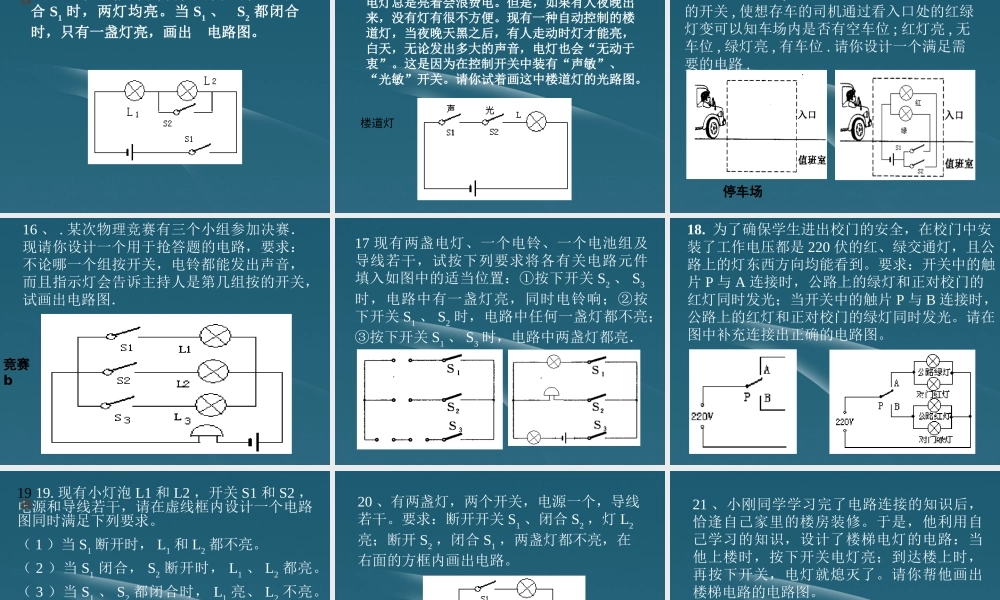

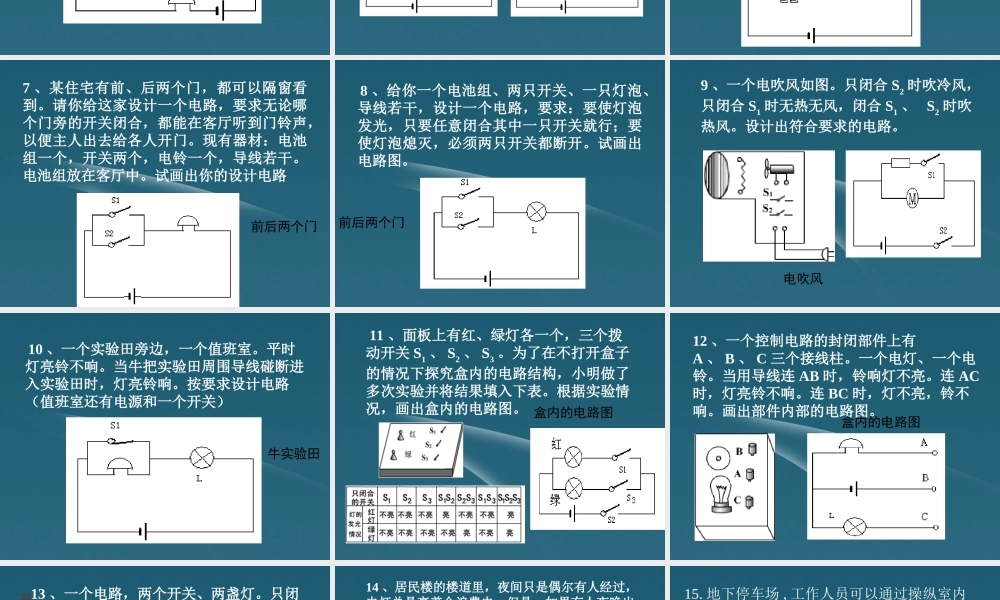

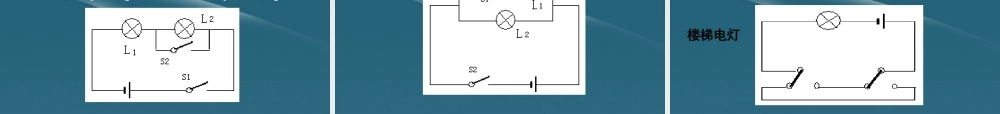

1 、两个电灯（红灯 L1 和绿灯 L2 ）、两个开关、一个电池，要求开关 S1 闭合、 S2 断开时，红灯亮，绿灯不亮；如果 S1 断开、 S2闭合，则两个灯均不亮。请按照要求画出电路图。红灯 L1 和绿灯 L2 2. 一个医院某个病房有三张床，每个床头各一个开关。护士值班事有红、绿、蓝三盏灯。一个电铃、一个电源。要求设计一个电路：病人按开关时，一盏灯亮时铃响。病房b 3 、一个工厂前后两个收发室，各有一个开关，一个电铃。 A 收发室有电源。设计一个电路。要求： A 收发室按开关，B 收发室铃响。 B 收发室按开关 A 收发室铃响。收发室AB 4 、学校前后门各一个开关，收发室内有两个灯，一个电源，一个电铃。要求：前后门按开关时能知道是哪个门来人。收发室 5 、一个学校两个教学楼一个电源，每个楼各有一个开关，一个电铃。要求：闭合任何一个开关两个铃都响。怎样设计电路。教学楼 6 、小明和父母三人想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。为此小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯就决定去旅游。请按上述要求在右边虚线方框中设计此投票机的电路（请在开关旁边注明控制开关的人）小明和父母 7 、某住宅有前、后两个门，都可以隔窗看到。请你给这家设计一个电路，要求无论哪个门旁的开关闭合，都能在客厅听到门铃声，以便主人出去给各人开门。现有器材：电池组一个，开关两个，电铃一个，导线若干。电池组放在客厅中。试画出你的设计电路 前后两个门 8 、给你一个电池组、两只开关、一只灯泡、导线若干，设计一个电路，要求：要使灯泡发光，只要任意闭合其中一只开关就行；要使灯泡熄灭，必须两只开关都断开。试画出电路图。前后两个门 9 、一个电吹风如图。只闭合 S2 时吹冷风，只闭合 S1 时无热无风，闭合 S1 、 S2 时吹热风。设计出符合要求的电路。电吹风 10 、一个实验田旁边，一个值班室。平时灯亮铃不响。当牛把实验田周围导线碰断进入实验田时，灯亮铃响。按要求设计电路（值班室还有电源和一个开关）牛实验田 11 、面板上有红、绿灯各一个，三个拨动开关 S1 、 S2 、 S3 。为了在不打开盒子的情况下探究盒内的电路结构，小明做了多次实验并将结果填入下表。根据实验情况，画出盒内的电路图。 盒内的电路图 12 、...
