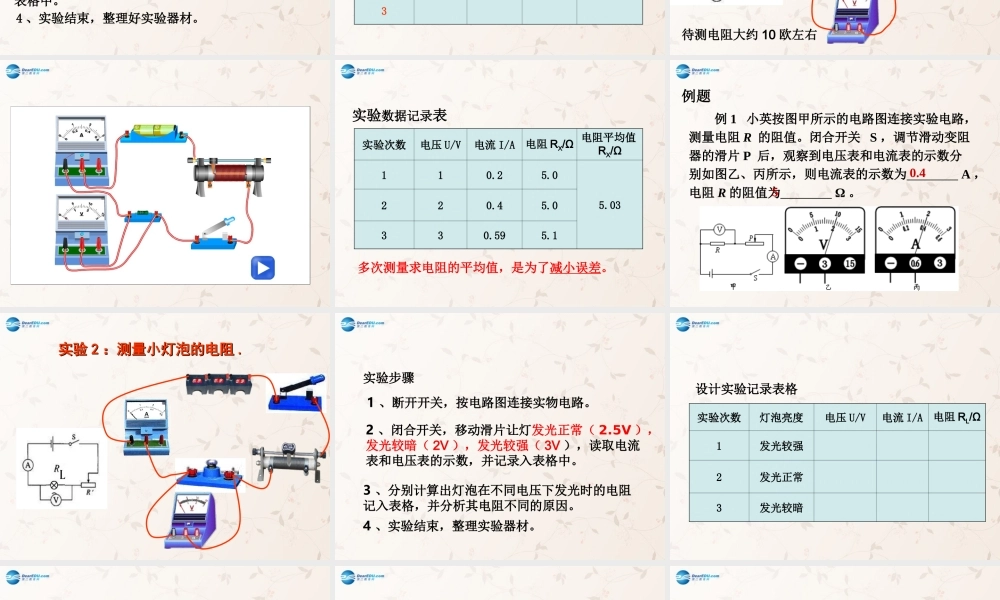

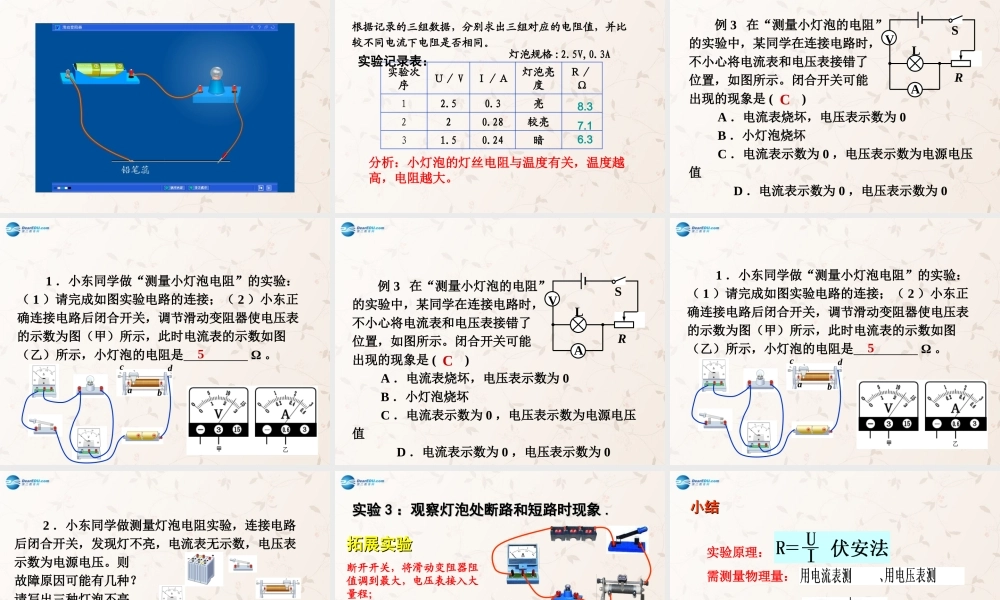

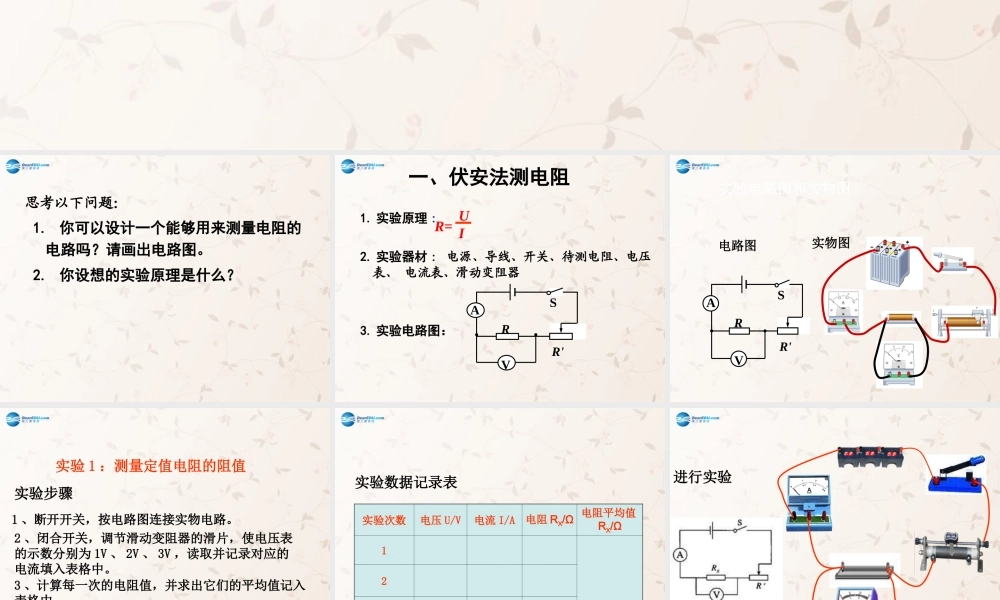

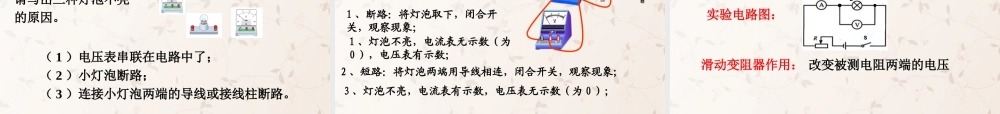

第十七章 欧姆定律第第 33 节 电阻的测量节 电阻的测量1. 你可以设计一个能够用来测量电阻的电路吗？请画出电路图。2. 你设想的实验原理是什么？思考以下问题：一、伏安法测电阻1. 实验原理 : 2. 实验器材 : 电源、导线、开关、待测电阻、电压表、 电流表、滑动变阻器3. 实验电路图：AVRR'SR= UIAVRR'S电路图 实物图 实验电路图和实物图1 、断开开关，按电路图连接实物电路。2 、闭合开关，调节滑动变阻器的滑片，使电压表的示数分别为 1V 、 2V 、 3V ，读取并记录对应的电流填入表格中。3 、计算每一次的电阻值，并求出它们的平均值记入表格中。4 、实验结束，整理好实验器材。实验步骤实验 1 ：测量定值电阻的阻值实验数据记录表实验次数电压 U/V电流 I/A电阻 RX/Ω 电阻平均值RX/Ω123进行实验待测电阻大约 10 欧左右实验数据记录表实验次数电压 U/V电流 I/A电阻 RX/Ω 电阻平均值RX/Ω110.25.05.03220.45.0330.595.1多次测量求电阻的平均值，是为了减小误差。 例 1 小英按图甲所示的电路图连接实验电路，测量电阻 R 的阻值。闭合开关 S ，调节滑动变阻器的滑片 P 后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为 A ，电阻 R 的阻值为 Ω 。0.4 5 例题实验实验 22 ：测量小灯泡的电阻：测量小灯泡的电阻 ..1 、断开开关，按电路图连接实物电路。2 、闭合开关，移动滑片让灯发光正常（ 2.5V ），发光较暗（ 2V ），发光较强（ 3V ），读取电流表和电压表的示数，并记录入表格中。3 、分别计算出灯泡在不同电压下发光时的电阻记入表格，并分析其电阻不同的原因。实验步骤4 、实验结束，整理实验器材。实验次数灯泡亮度电压 U/V电流 I/A电阻 RL/Ω1发光较强2发光正常3发光较暗设计实验记录表格实验次序Ｕ／ VＩ／Ａ灯泡亮度Ｒ／Ω12.50.3亮220.28较亮31.50.24暗实验记录表： 8.37.1灯泡规格 :2.5V,0.3A根据记录的三组数据，分别求出三组对应的电阻值，并比较不同电流下电阻是否相同。分析：小灯泡的灯丝电阻与温度有关，温度越高，电阻越大。6.3 例 3 在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表接错了位置，如图所示。闭合开关可能出现的现象是 ( ) A ．电流表烧坏，电压表示数为 0 B ．小灯泡烧坏 C ．电流表示数为 0 ，电压表示数为电源电压值 D ．电流表示数为 0 ，电压表示数为 0CV...
