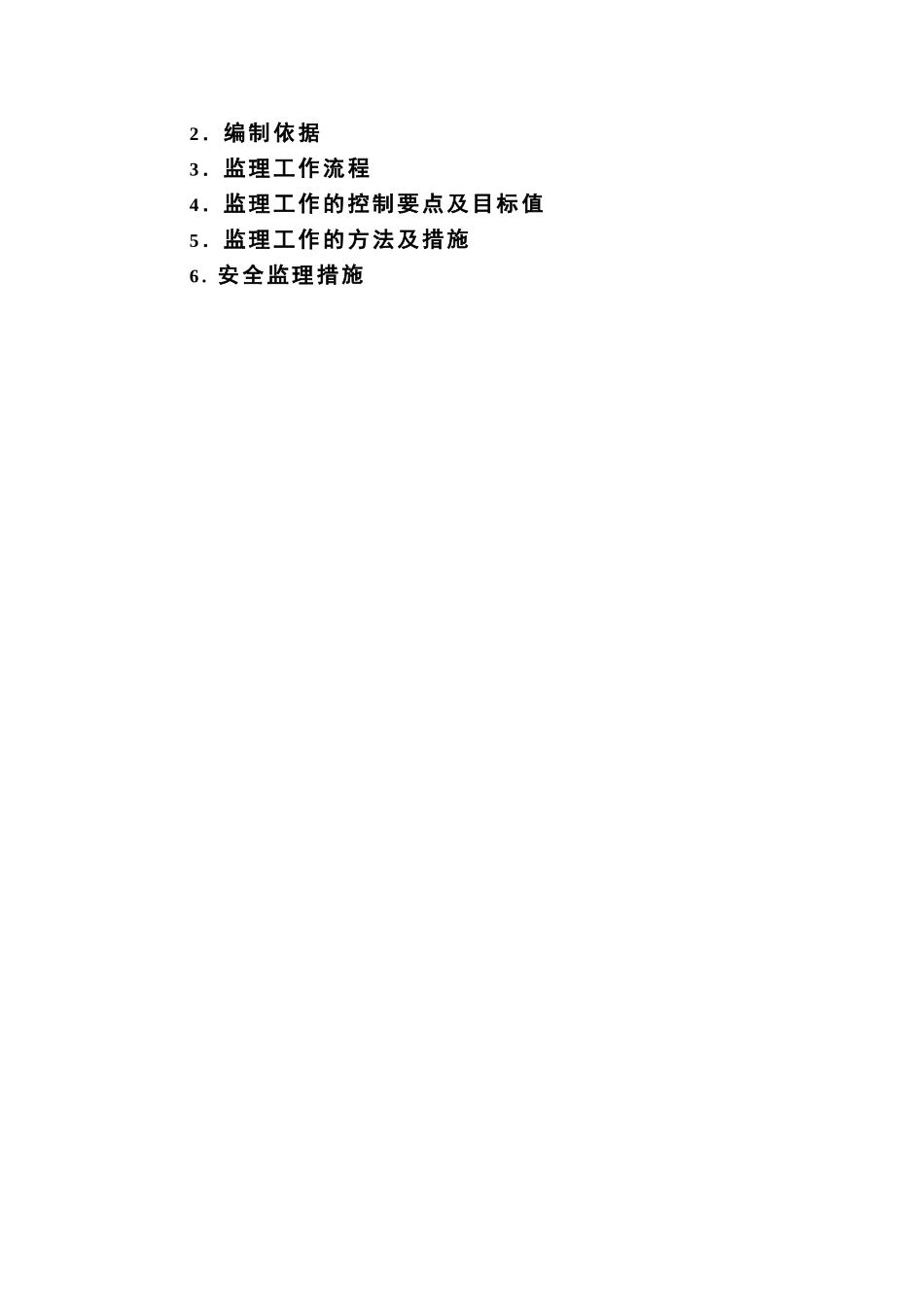

B13郴州市中源国际城第一至六期建筑安装工程监理实施细则监理实施细则（9、10＃栋冲孔灌注桩工程）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：目录1．专业工程特点2．编制依据3．监理工作流程4．监理工作的控制要点及目标值5．监理工作的方法及措施6.安全监理措施9、10＃栋冲孔灌注桩工程监理实施细则1.专业工程特点：1.1中源国际城9、10＃栋冲孔桩工程，位于郴州市出口加工区，9＃楼为高层建筑，分别是9A28层，9B30层，9C32层，10＃楼为32层建筑，总桩数184根，平均桩长25.8米，桩直径分别为1000mm,1200mm,1400mm,桩基础由专业单位进行设计。1.2桩基混凝土设计强度为水下C30，主筋长纵筋分别为8、11、14根φ20mmHRB335钢筋，短纵筋分别为8、11、14根φ20mmHRB335钢筋，通长筋设计，基岩为桩端持力层，且进入持力层不少于1米。1.3本工程范围内，超前钻资料未详尽的或有偏差时，必须确认二次探岩，确认各桩位地质情况清楚时再开始施工，必要时采取保护措施。2.编制依据：2.1监理规划2.2施工组织设计2.3本工程施工图设计及说明2.4中华人民共和国《工程建设标准强制性条文》2.5《建设工程监理规范》GB50319-20002.6《建筑工程施工质量验收统一标准》GB50300-20012.7《建筑地基基础工程施工验收规范》GB50202-20022.8《建筑桩基技术规范》JGJ94-20082.9《建筑桩基检测技术规范》JGJ106-20032.10《钢筋焊接及验收规程》JGJ18-20032.11《钢筋机械连接通用技术规程》JGJ107-20032.12《建筑机械使用安全技术规程》JGJ-33-20012.13《混凝土结构耐久性设计规范》GB/T50476-20083.监理工作流程1测量定位检查承包人重测试桩检验.审批试桩报告.审批试验工艺.审核核定的指标.监理旁站，检查试桩施工不合格合格不合格合格不合格合格------------------------------------4.监理工作的控制要点及目标值4.1施工质量目标值：工程合格率100％，无重大质量事故。4.2冲孔灌注桩工程质量控制标准4.2.1钢筋笼质量标准项目序号检查内容检查要求检查数量检查方法2检查埋设护筒审批开工申请.人、材料、机械审核.试桩总结审批.混凝土设计、对比试验.材料抽检试验同意开工冲孔、清孔检查.检查孔深、孔径、偏位.泥浆、沉淀层承包人返工钢筋检查承包人返工无破损检测.确定数量、桩位.审定测桩资格混凝土灌注监理旁站.导管悬高、埋深.混凝土标高、进尺中间交工验收.认可测桩报告.检查试块强度审核结果审核结果审核结果钢筋加工允许偏差（mm）1受力钢筋全长±10mm30%用钢尺量2弯起钢筋的弯折位置1030%用钢尺量3箍筋内净尺寸±330%用钢尺量钢筋骨架允许偏差（mm）1骨架在承台底以下长度±100全数检查用钢尺量2骨架直径±2030%用钢尺量3主筋间距±0.5d30%用钢尺量4加强筋间距±2030%用钢尺量5箍筋（螺旋筋）间距±2030%用钢尺量6骨架垂直度1%全数检查吊线尺量注：1.施工单位全数检查；监理单位抽查30%。2.骨架垂直度：试桩为＜0.5%4.2.2冲孔灌注桩质量标准项目序号检查内容检查要求检查数量检查方法主控项目1桩位100mm（区间30mm）全数检查基坑开挖前量护筒，开挖后量桩中心。2孔深+300mm全数检查只深不浅，用重锤测或测钻杆，套管长度3桩体质量检验按基桩检测技术规范全数检查按基桩检测技术规范4混凝土强度按设计要求全数检查试块报告或钻芯取样5承载力按设计要求每检验批静载测试1%不少于3根，动载测试30%不少于20根查看由专业测试单位测试的测试报告一般项目1桩径±50mm全数检查井径仪或超声波检测。负数是指个别断面2垂直度<1%（区间<0.5%）按设计要求测套管或钻杆或用超声波探测33泥浆比重(粘土或砂性土)1.15-1.20全数检查用比重计，清孔后在距孔底50cm处取样4泥浆面标高（高于地下水位）0.5-1.0m全数检查目测5沉渣厚度摩擦桩≤100mm全数检查用沉渣仪或重锤测量6混凝土坍落度180-220mm全数检查坍落度仪7钢筋笼安装深度100mm用钢尺量8混凝土充盈系数>1检查每根桩的实际灌注量9桩顶标高+30mm-50mm水准仪，需扣除桩顶浮浆及劣质桩体4.3施工质量的预控要点4.3.1审核施工承包单位的资质与业绩，应根据工程的特点和技...
