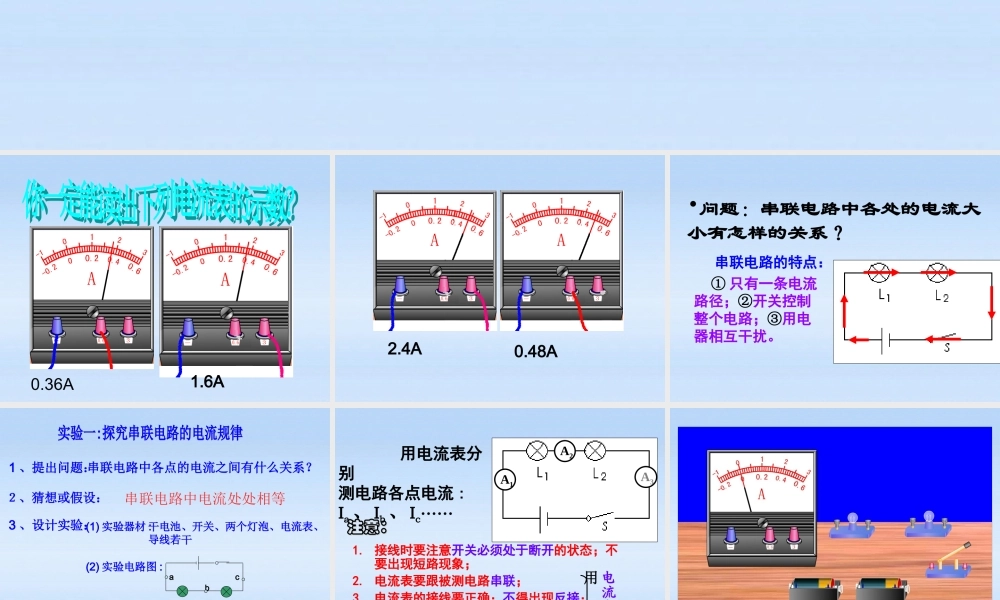

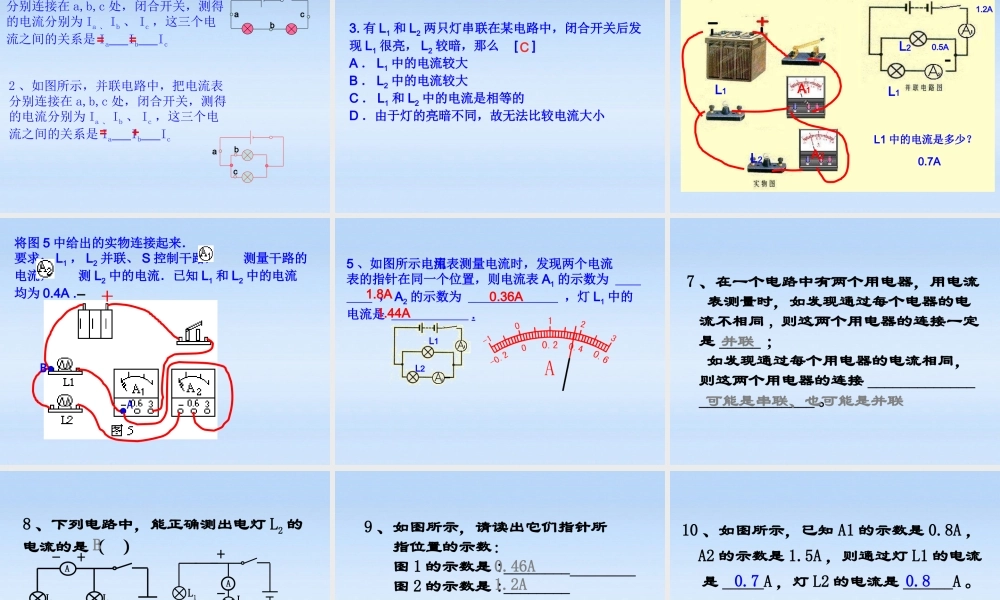

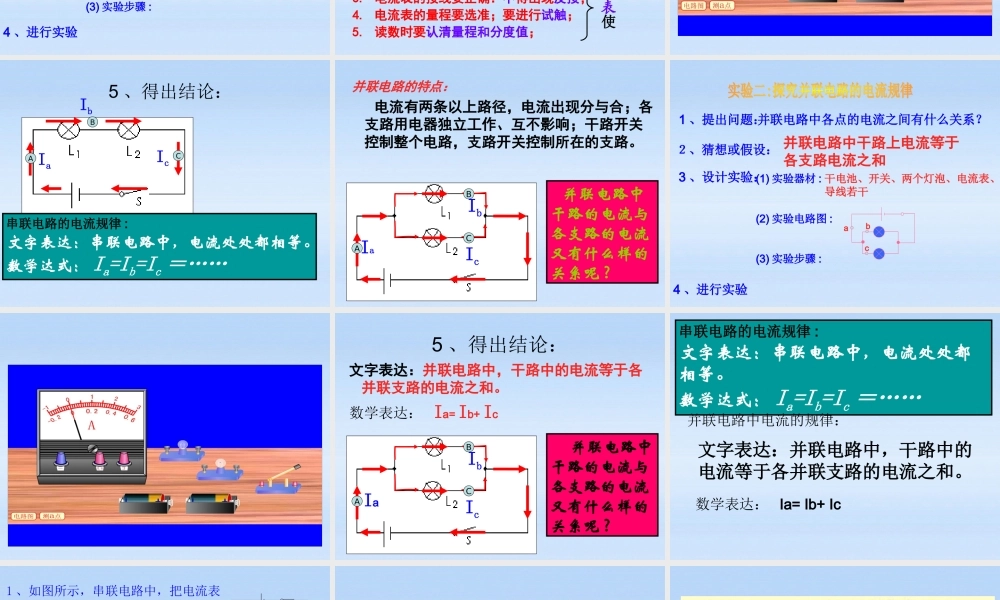

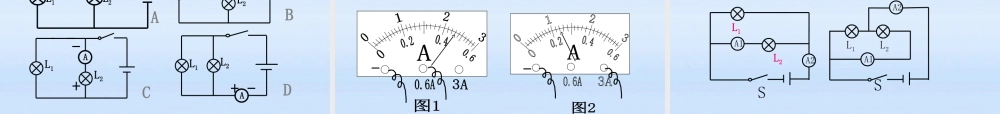

第五章电路和电流 第五节 探究串并联电路中电流的规律0.36A1.6A2.4A0.48A•问题：串联电路中各处的电流大小有怎样的关系？ 串联电路的特点： ① 只有一条电流路径；②开关控制整个电路；③用电器相互干扰。1 、提出问题：串联电路中各点的电流之间有什么关系？２、猜想或假设：3 、设计实验：4 、进行实验(1) 实验器材 :(2) 实验电路图 :(3) 实验步骤 :abc干电池、开关、两个灯泡、电流表、导线若干串联电路中电流处处相等1. 接线时要注意开关必须处于断开的状态；不要出现短路现象；2. 电流表要跟被测电路串联；3. 电流表的接线要正确：不得出现反接；4. 电流表的量程要选准；要进行试触；5. 读数时要认清量程和分度值；注意：注意：A1A2A3 用电流表分别测电路各点电流 :Ia 、 Ib 、 Ic……电流表使用5 、得出结论：串联电路的电流规律 :文字表达：串联电路中，电流处处都相等。数学达式： Ia=Ib=Ic ＝……ABCIaIbIc并联电路的特点： 电流有两条以上路径，电流出现分与合；各支路用电器独立工作、互不影响；干路开关控制整个电路，支路开关控制所在的支路。 并联电路中干路的电流与各支路的电流又有什么样的关系呢 ?ABCIaIbIc1 、提出问题：并联电路中各点的电流之间有什么关系？２、猜想或假设：3 、设计实验：4 、进行实验(1) 实验器材 :(2) 实验电路图 :(3) 实验步骤 :干电池、开关、两个灯泡、电流表、导线若干abc并联电路中干路上电流等于各支路电流之和文字表达：并联电路中，干路中的电流等于各并联支路的电流之和。5 、得出结论： 并联电路中干路的电流与各支路的电流又有什么样的关系呢 ?ABC IaIbIc数学表达： Ia= Ib+ Ic文字表达：并联电路中，干路中的电流等于各并联支路的电流之和。数学表达： Ia= Ib+ Ic串联电路的电流规律 :文字表达：串联电路中，电流处处都相等。数学达式： Ia=Ib=Ic ＝……并联电路中电流的规律：1 、如图所示，串联电路中，把电流表分别连接在 a,b,c 处，闭合开关，测得的电流分别为 Ia 、 Ib 、 Ic ，这三个电流之间的关系是 Ia Ib Ic2 、如图所示，并联电路中，把电流表分别连接在 a,b,c 处，闭合开关，测得的电流分别为 Ia 、 Ib 、 Ic ，这三个电流之间的关系是 Ia Ib Icabc= == +abc3. 有 L1 和 L2 两只灯串联在某电路中，闭合开关后发现 L1 很亮， L2 较暗，那么[ ]A ． L1 中的电流较大B ． L2 中的...
